Berührungslose Durchflussmessung

Kläranlagen - Zulaufbereich


Applikation

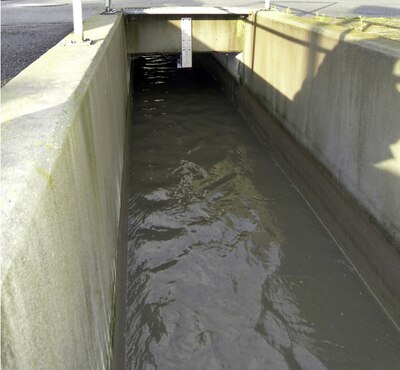

  • Rechteckkanal Beton, 1,2 m Breite
  • Teilfüllung
  • Messstelle vor Rechen und Sandfang
  • Hohe Sedimentfrachten

Aufgabenstellung

  • Zulaufmessung als Kontrollmessung zur Verhinderung einer Kläranlagenüberflutung
  • Berührungsloses Messsystem, da zum Teil hohe Schmutzfrachten
  • Einfache Installation
  • Kein Ex erforderlich (offener, belüfteter Kanal)

Lösung

  • Auf Grund der zum Teil hohen Schmutzfracht  auf der Sohle wie auch Schaum auf der Oberfläche wurde der Einsatz von sohlgebundenen  wie auch schwimmenden Sensoren verworfen.
  • Da die Messung nur als Kontrollmessung ohne  Nachweiserfordernis dient, wurde das Oberflächen-Radarmesssystem Typ OFR eingesetzt.

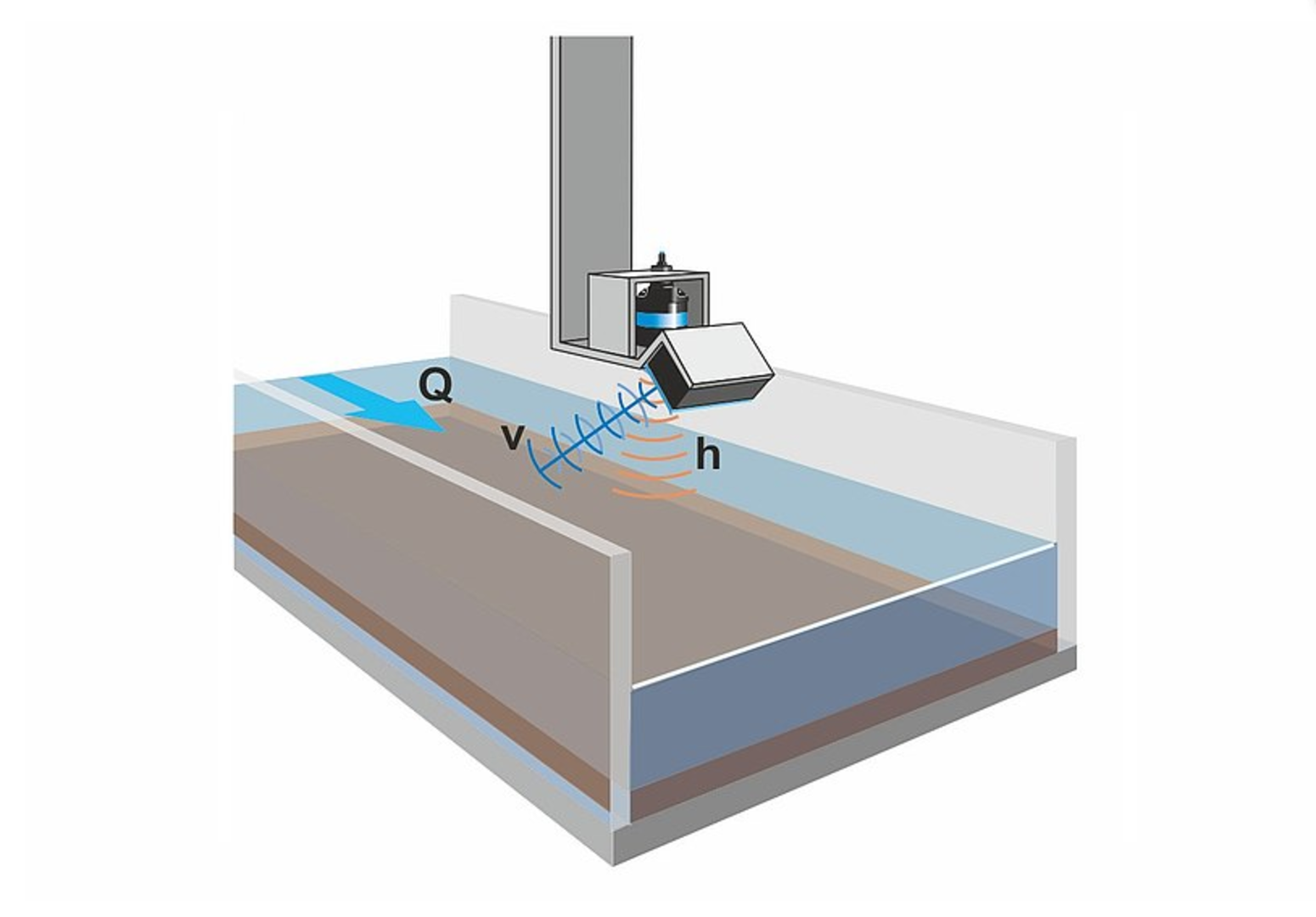

  • Das System misst die Oberflächenwellen in  ihrer Geschwindigkeit und errechnet aus dieser  und dem gemessenen aktuellen Füllstand im definierten Rechteckquerschnitt die aktuelle  Durchflussmenge.

Vorteile

  • Berührungslos
  • Verschmutzungsunempfindlich
  • Leicht zu installieren
