Durchflussmessung Kanal mit Trockenwetterrinne
Kanalnetze - Stationäre Messungen
Applikation

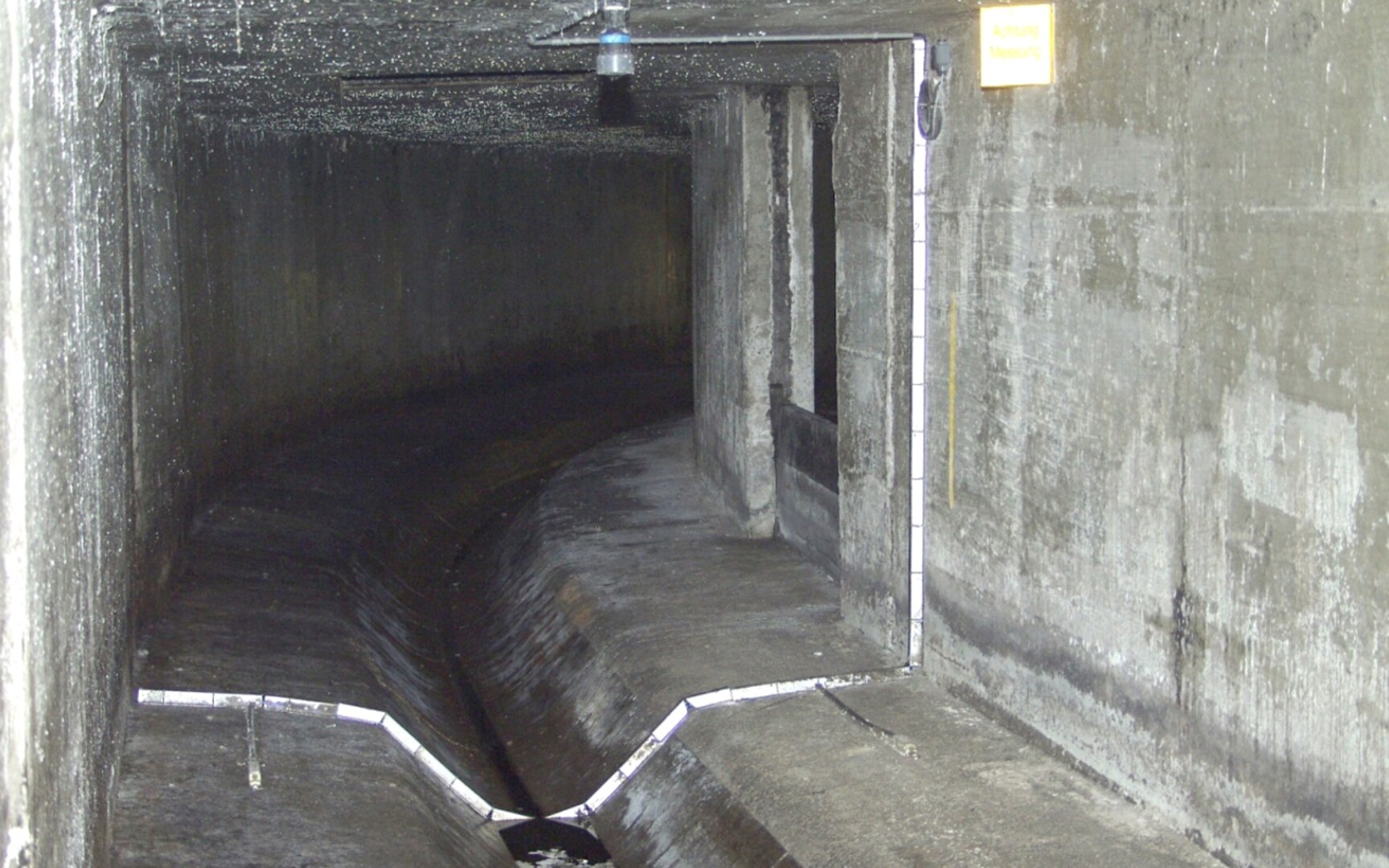

- Gegliederter Rechteckkanal, 3 m Breite aus Beton
- Teilfüllung
- Kanal mit Trockenwetterrinne und Bankett
Aufgabenstellung
- Genaue Erfassung von Trockenwetter- und Mischwasserabfluss
Lösung

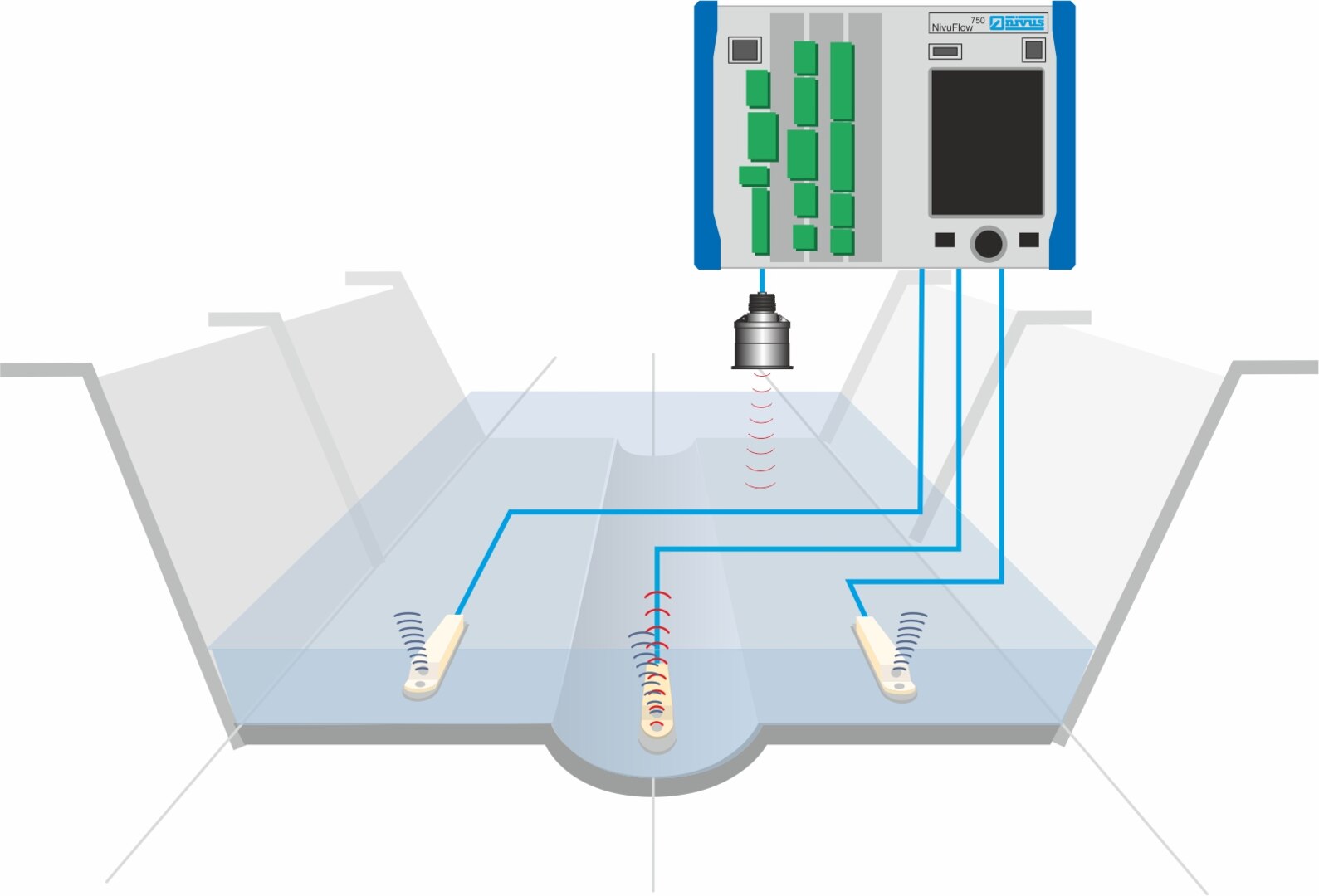

- Es kam ein Messsystem vom Typ NivuFlow 750 M3 mit mehreren Fließgeschwindigkeitssensoren zum Einsatz.
- Der erste Sensor wurde zur Erfassung der kleinen Mengen in der Trockenwetterrinne montiert.
- Die Sensoren 2 und 3 wurden links und rechts der Trockenwetterrinne auf dem Bankett montiert. Gemeinsam mit dem Sensor 1 erfassen sie die Fließgeschwindigkeiten bei höheren Füllständen oder Mischwasserabfluss.
Vorteile
- Unkomplizierte Programmierung durch voreingestellte Gerinnegeometrien
- Nutzung von 2 Analogausgängen mit unterschiedlicher Skalierung für Trockenwetter und Regenwetter. Dadurch hohe Messwertauflösung
