Durchflussmessung großer Sammelkanal
Kanalnetze - Stationäre Messungen
Applikation

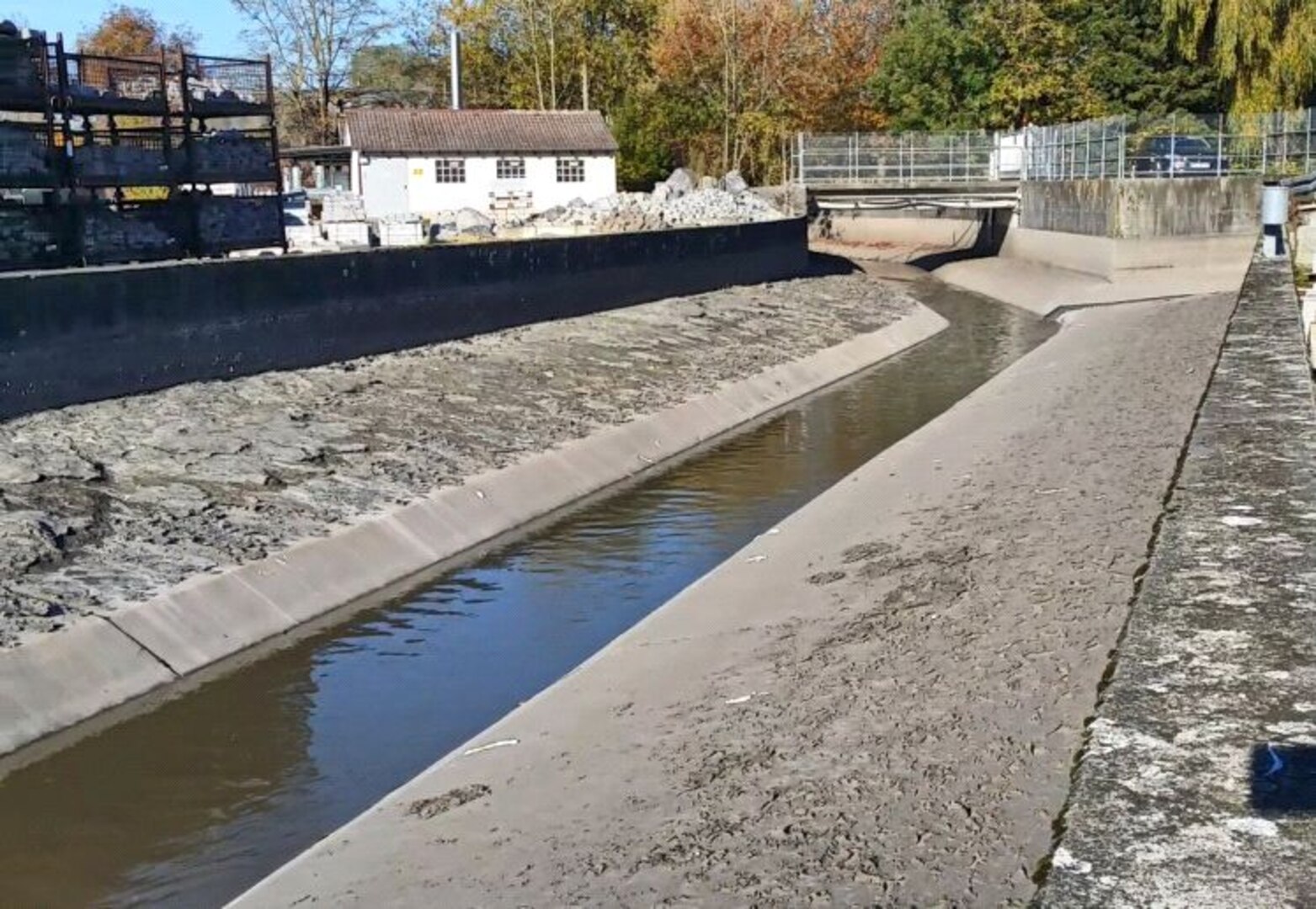

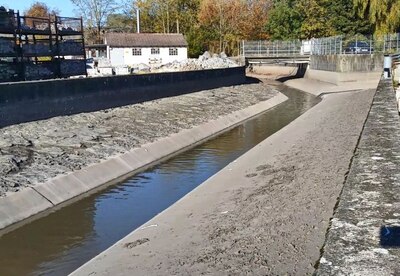

- Trapezgerinne mit Trockenwetterrinne und schrägen Böden, 10 m x 2,5 m (B x H)
- Teilfüllung
- Alter Ortsbeton
- Seitlicher Zufluss vor der Messstrecke
Aufgabenstellung
- Erfassung des Mischwasserabflusses von 200 l/s bis 20.000 l/s (Nachtabfluss - Regenwetter)
- Hohe Genauigkeit des Messsystems trotz Kanalkurve und seitlichem Zulauf vor der Messstelle
- Verschmutzungsunempfindlichkeit des Systems
Lösung
- Zur Lösung der Aufgabe wurde ein Ultraschall-Kreuzkorrelationssystem NivuFlow NF 750-M9 eingesetzt, an dem bis zu 9 Fließgeschwindigkeitssensoren anschließbar sind.

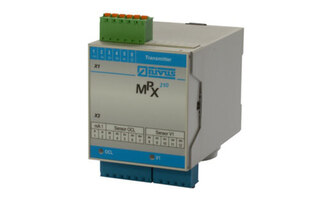

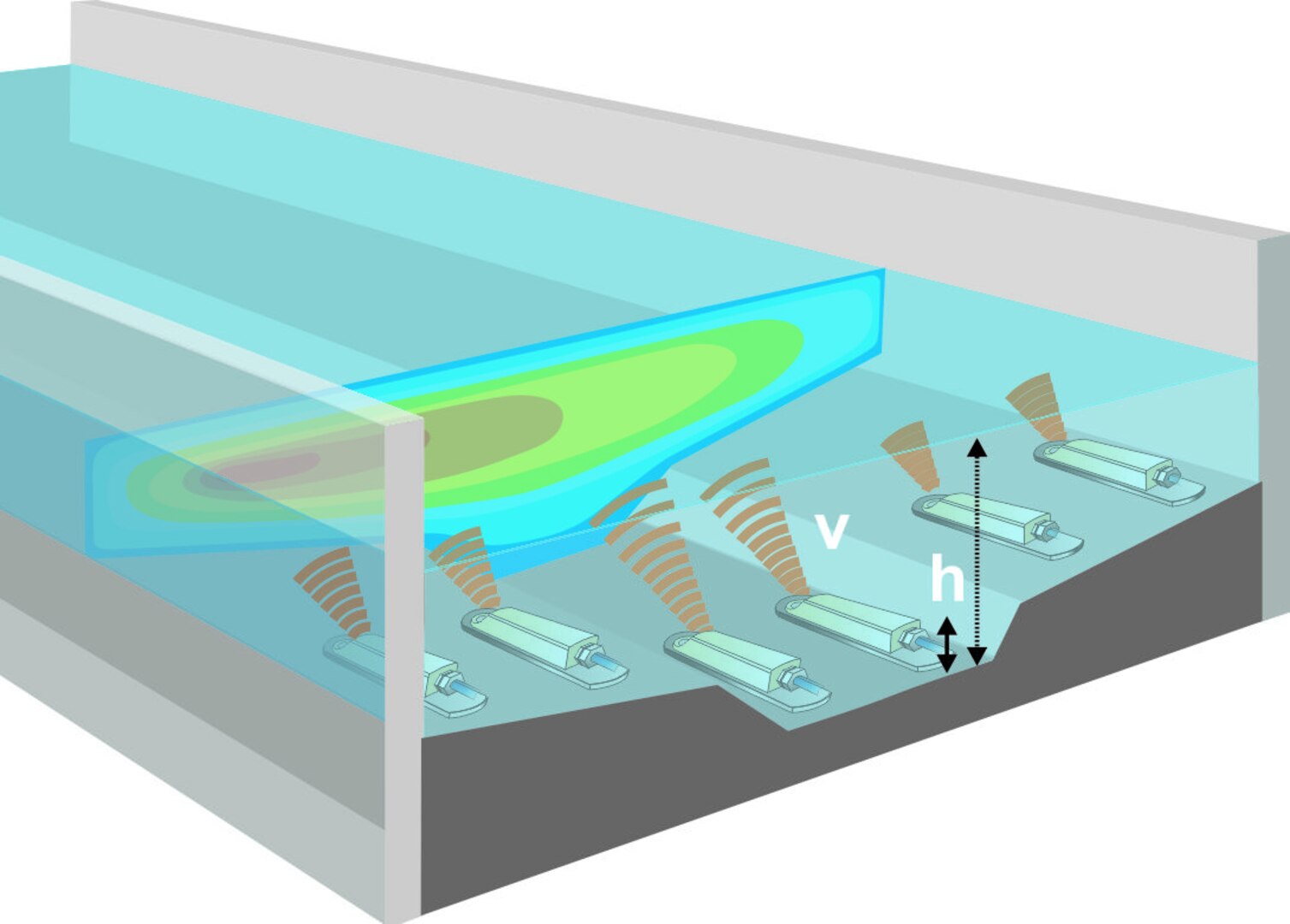

- Je 2 sohlgebundene Keilsensoren in der Trockenwetterrinne sowie auf der linken und rechten Berme erfassen sicher die stark verschobene Geschwindigkeitsverteilung im Sonderprofil.
Vorteile
- Wissenschaftlich erprobte, im Messumformer Integrierte hydraulische Modelle garantieren eine hohe Genauigkeit
- Das Kreuzkorrelations-Messverfahren und die optimale Strömungsform der Sensoren garantieren eine hohe Verschmutzungsunempfindlichkeit
