Applikation

• Entwässerungsleitung DN 300 eines Freizeitgeländes
• Teilfüllung
• Entwässerungsleitung aus marodem Beton
• Hohe Abflussdynamik und turbulenter Abfluss durch eine vorgeschaltete Förderpumpe
• Ex-Zone 1

Aufgabenstellung

• Ermittlung der Kanalkapazität und des Kostenschlüssels im Rahmen der Vergrößerung eines Freizeitgeländes
• Exakte Erfassung der Durchflussmenge zur Dimensionierung einer neu zu errichtenden Abwasserleitung
• Kein Einfluss der schlechten hydraulischen Randbedingungen und der hohen Abflussdynamik auf die geforderte Messgenauigkeit des eingesetzten Messsystems

Lösung

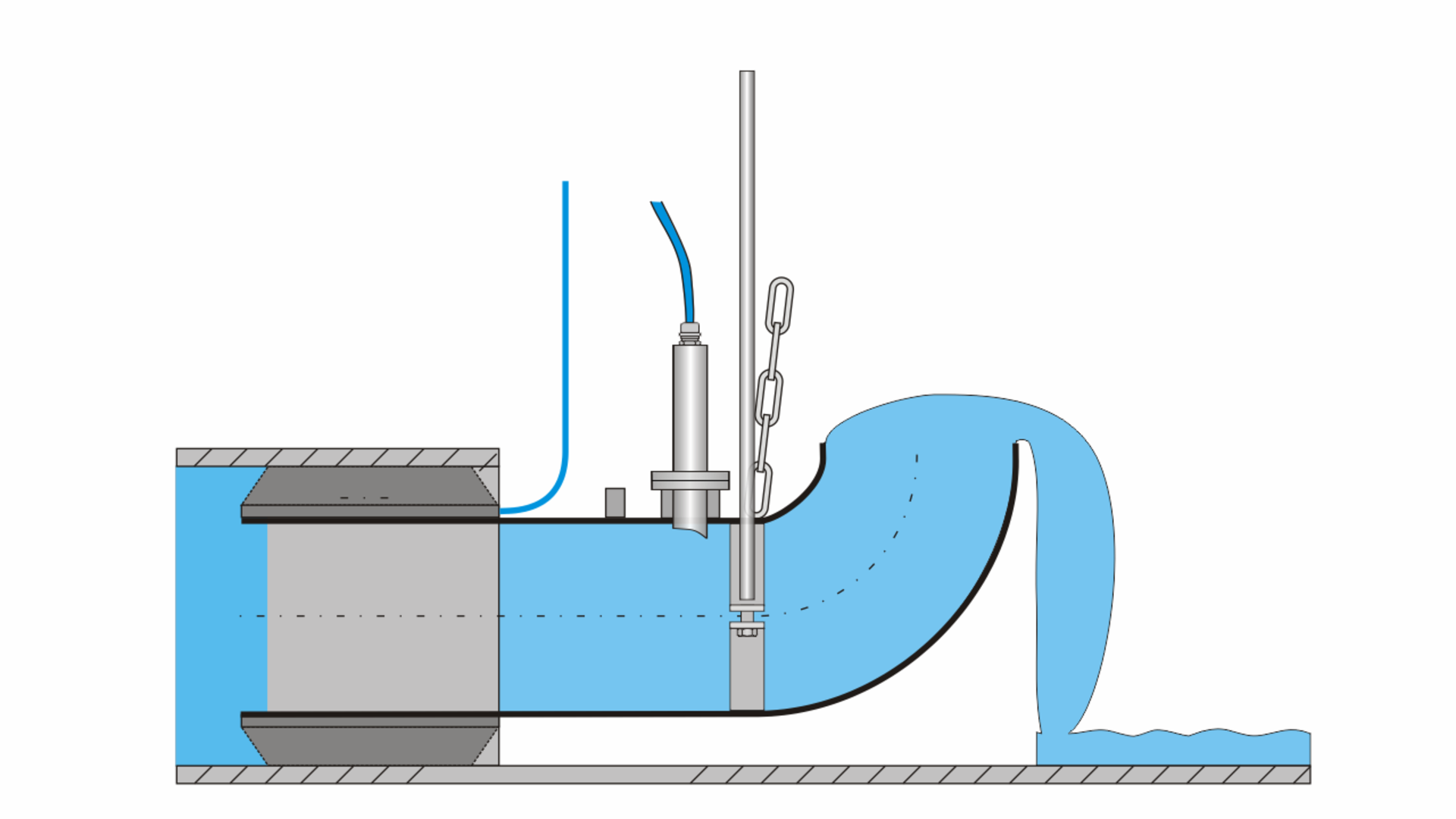

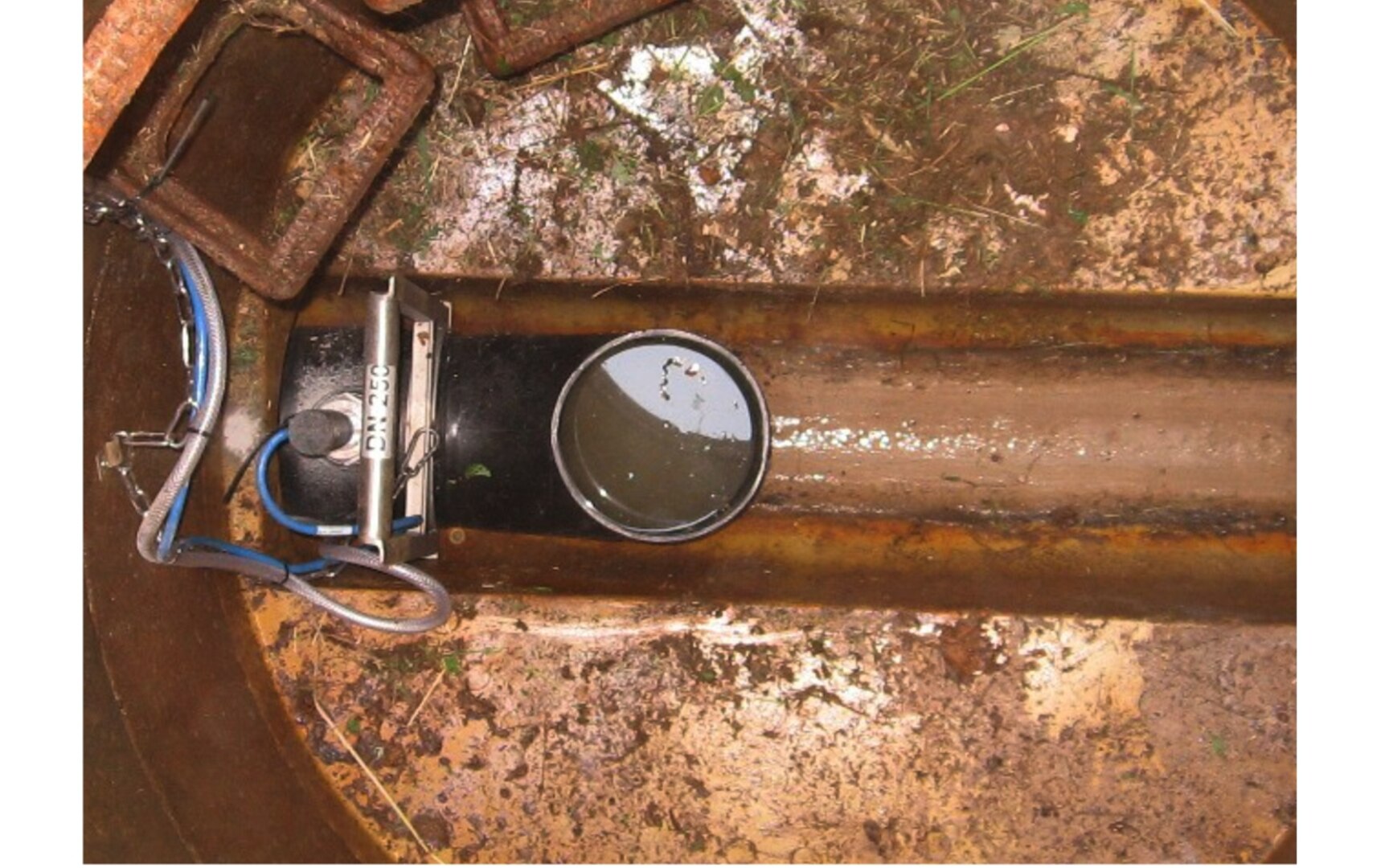

• Zur Verbesserung der schlechten hydraulischen Abflussbedingungen wurde ein transportables Messrohr vom Typ NPP mittels einer Blase in das ankommende Rohr eingesetzt.
• Durch Dükerung mittels eines 90°-Bogens wurde eine Vollfüllung des Rohres erreicht und so optimale Messbedingungen geschaffen.
• Die Erfassung der Fließgeschwindigkeit erfolgt mittels Ultraschall-Kreuzkorrelation.
• Die Spannungsversorgung und Datenspeicherung des Systems wurde über den akkubetriebenen Messumformer PCM Pro realisiert.
