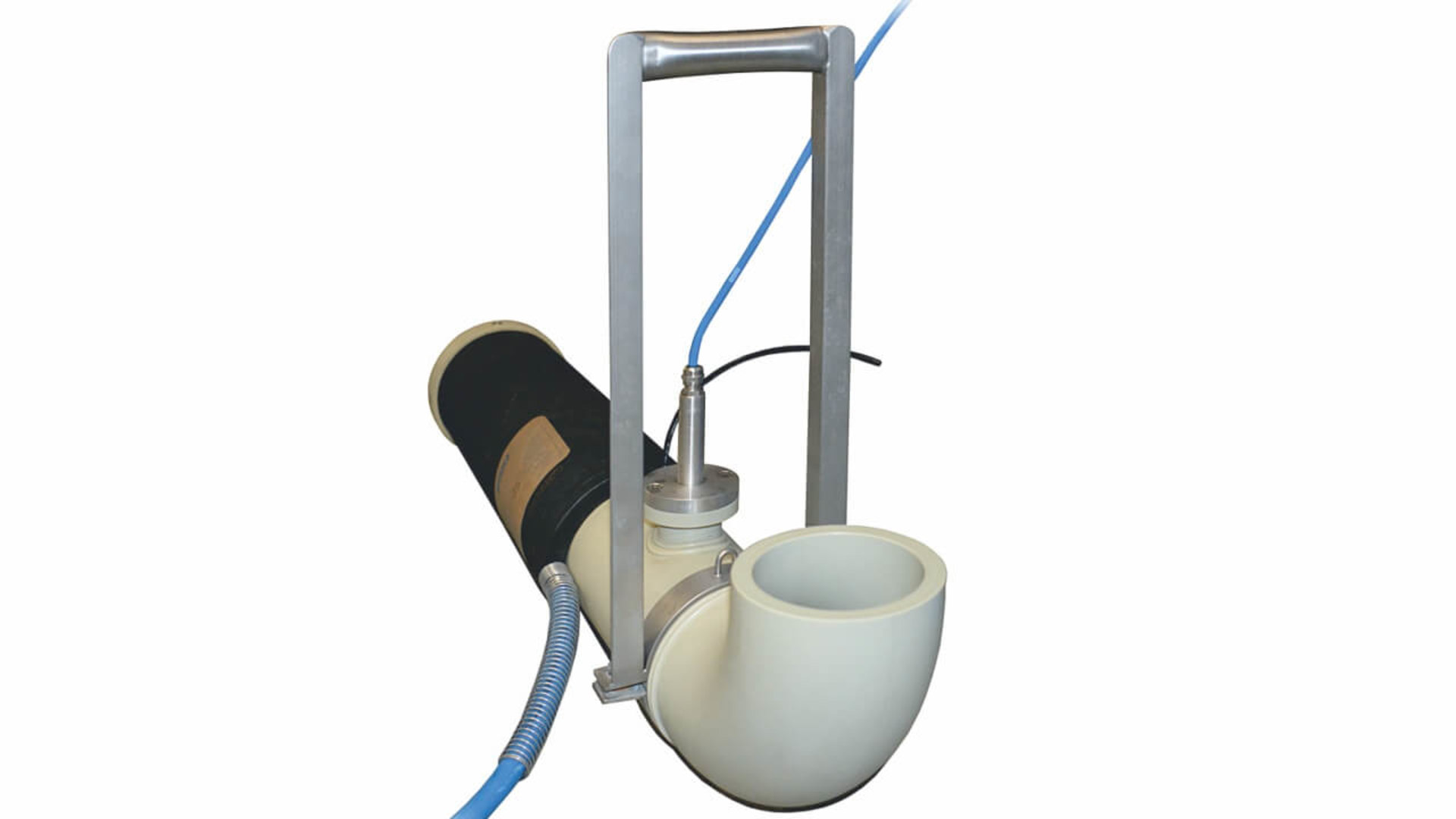

NIVUS Pipe Profiler II

Artikel Nr. NPP0

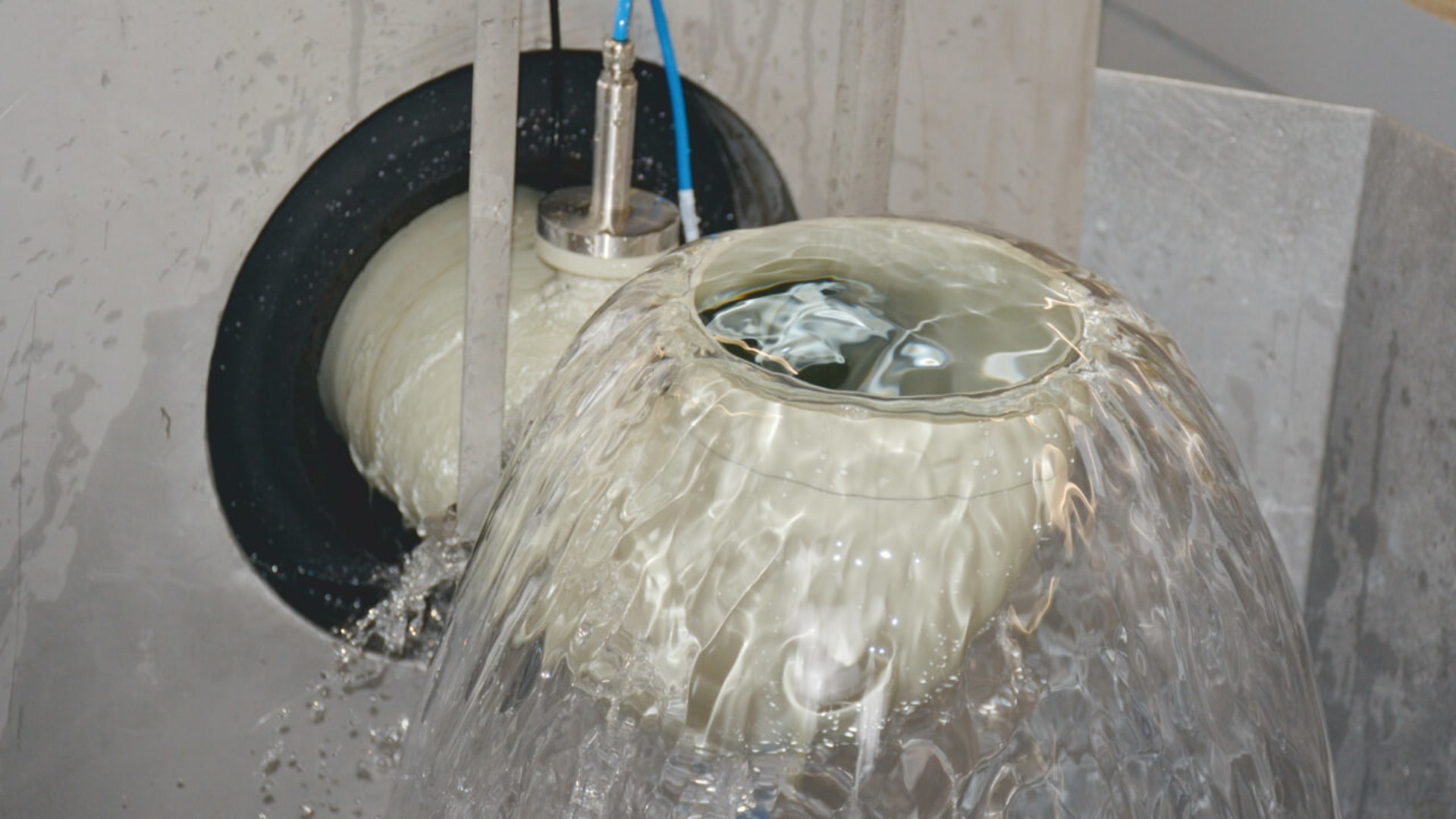

Für Messungen unter schwierigen Messbedingungen

Kalibriertes System mit konkurrenzlos leichtem Gewicht und kurzer Einbaulänge, Montage durch eine Person möglich . Hochgenaue Messung unter Vollfüllung. Variabler Einsatz in unterschiedlichen Rohrnennweiten

  • Kalibriertes Gesamtsystem

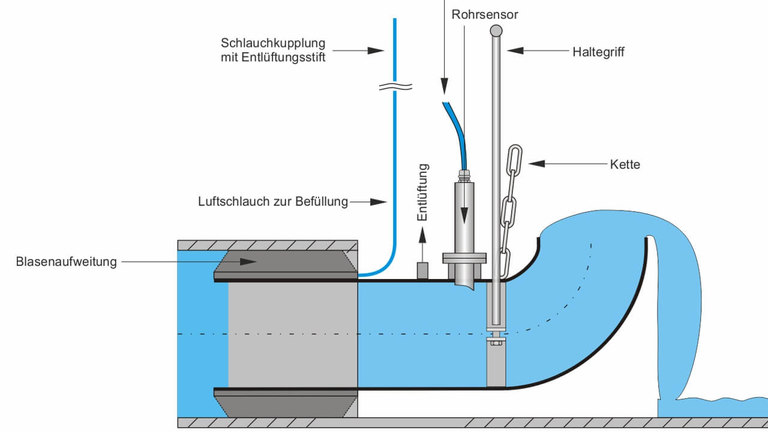

  • Sensor sitzt immer richtig durch geführte Sensoraufnahme
  • Exakt definierte Rohrquerschnittsfläche
  • Messung unter Vollfüllung mit idealem Strömungsprofil
  • Bewährte Fließgeschwindigkeits­messung über Ultraschall-Kreuzkorrelation
  • Variabler Einsatz in unter­schiedlichen Rohrnennweiten
  • Geringes Gewicht, Montage im Schacht durch eine Person möglich



Rohrmessstrecke als Erweiterung des mobilen Durchfluss­mess­systems Nivu Flow Mobile 750. Das Messsystem gewährleistet eine hoch­genaue Bestimmung des Durchflusses auch unter schwierigen Beding­ungen, wie z.B. bei geringen Abflussmengen oder bei ungünstigen hydraulischen Strömungs­verhältnissen.



Typische Anwendungen für den NPP

  • Überprüfung der Kanalauslastung
  • Kalibrierungsgrundlage für hydraulische Berechnungsmodelle
  • Festlegung des Kanalsanierungs­umfanges
  • Dimensionierung von Stauraum­volumen (Rückhaltebecken)
  • Einführung eines Kanalbe­wirt­schaf­tungs­systems
  • Lokalisierung des Fremd­wasser­auf­kommens
  • Einleiterkontrolle
  • Drosselabfluss-Überprüfungen
  • Ermittlung von neuen Kostenschlüsselgrundlagen
Allgemein
Max. Fülldruck 1,5 bar, Befüllung nur über Sicherheits-Befüllarmatur zugelassen!
Einsatztemperatur -10 °C bis +70° C
Lagertemperatur -20 °C bis +60 °C
Einsatzbereich in Rohren mit Innendurchmesser 150 bis 600 mm
Materialien PP H, Edelstahl, Naturkautschuk
Messunsicherheit 2 % in der Applikation, abhängig von den Mess in der Anwendung und Randbedingungen

Technische Änderungen vorbehalten.

DN 150
Außendurchmesser 148 mm
Innendurchmesser 90 mm
Gewicht inkl. Sensor, ohne Kabel 11 kg
Gesamtlänge 835 mm
zum Einbau in Rohre mit Innendurchmesser 150 - 300 mm
Qmax ca. 38 l/s
Q bei 1m Anstau ca. 17 l/s

Technische Änderungen vorbehalten.

DN 200
Außendurchmesser 190 mm
Innendurchmesser 141,8 mm
Gewicht inkl. Sensor, ohne Kabel 15 kg
Gesamtlänge 970 mm
zum Einbau in Rohre mit Innendurchmesser 195 - 500 mm
Qmax ca. 95 l/s
Q bei 1m Anstau ca. 42 l/s

Technische Änderungen vorbehalten.

DN 300
Außendurchmesser 290 mm
Innendurchmesser 199,4 mm
Gewicht inkl. Sensor, ohne Kabel 27 kg
Gesamtlänge 1195 mm
zum Einbau in Rohre mit Innendurchmesser 265 - 600 mm
Qmax ca. 187 l/s
Q bei 1m Anstau ca. 76 l/s

Technische Änderungen vorbehalten.

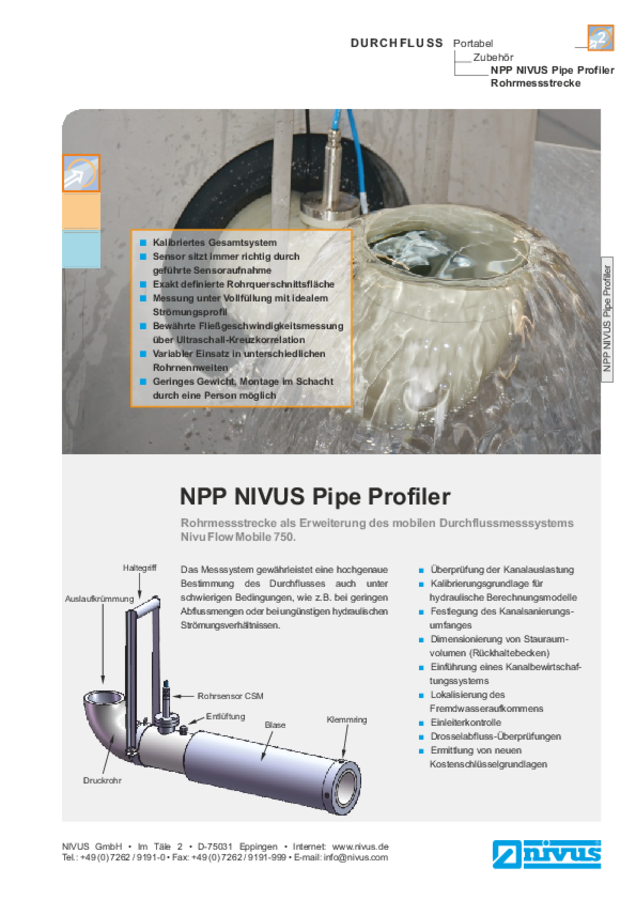

Datenblatt NIVUS Pipe Profiler

Rohrmessstrecke als Erweiterung des mobilen Durchfluss­mess­systems Nivu Flow Mobile 750.

Betriebsanleitung "NIVUS Pipe Profiler"
