Durchflussmessung Kühlwasserentnahmemessung
Industrieanwendungen - Chemie
Applikation
- Betonierter geschlossener Rechteck-kanal, 3,8 x 3,5 m (H x B)
- Teilfüllung
Aufgabenstellung
- Für den Kühlprozess und die Steuerung der Pumpen ist der Durchfluss im Kühlwasserkanal ständig zu kontrollieren
- Der Zulauf ist auf Grund des begrenzten Volumens der nachgeschalteten Sandabscheider zu regulieren
- Kontinuierliche Erfassung des Durchflusses auch bei schwankenden Wasserständen
Lösung

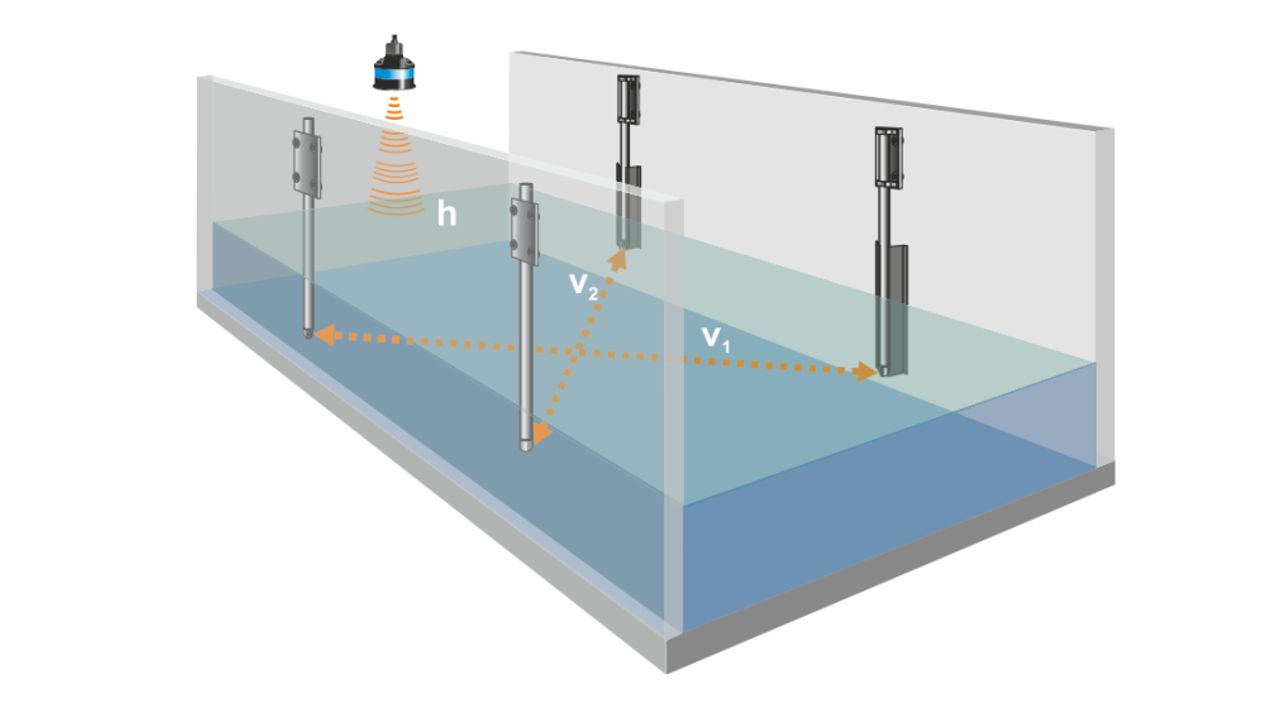

- Auf Grund des sauberen Mediums wurde ein Messsystem nach dem Laufzeitdifferenzver-fahren (NivuFlow 650) gewählt.
- Zum Einsatz kamen Stabsensoren, welche senkrecht nach oben an den Kanalwänden befestigt wurden. Somit konnten Halterungen gewählt werden, die die Möglichkeit bieten, die Sensoren von außen während des Betriebs zu warten oder zu tauschen.
- Da der Wasserspiegel im Kanal nicht lange abgesenkt werden kann wurden die Sensorhalterungen nach oben verlegt. So können die Sensoren zu Wartungszwecken von oben entnommen werden.
Vorteile
- Hochgenaue Durchflussmessung
- Einfache und robuste Installation
- Wartung/Tausch der Sensoren während des Betriebes möglich
