NIVUS Pipe Profiler

Artikel Nr. NPP0

Für Messungen unter schwierigen Messbedingungen

Konkurrenzlos leichtes Gewicht und kurze Einbaulänge, Montage durch eine Person möglich . Hochgenaue Messung unter Vollfüllung. Variabler Einsatz in unterschiedlichen Rohrnennweiten

  • Kalibrierungsgrundlage für hydraulische Berechnungsmodelle
  • Festlegung des Kanalsanierungsumfanges
  • Dimensionierung von Stauraumvolumen (Rückhaltebecken)
  • Einführung eines Kanalbewirtschaftungssystems
  • Ermittlung von neuen Kostenschlüsselgrundlagen

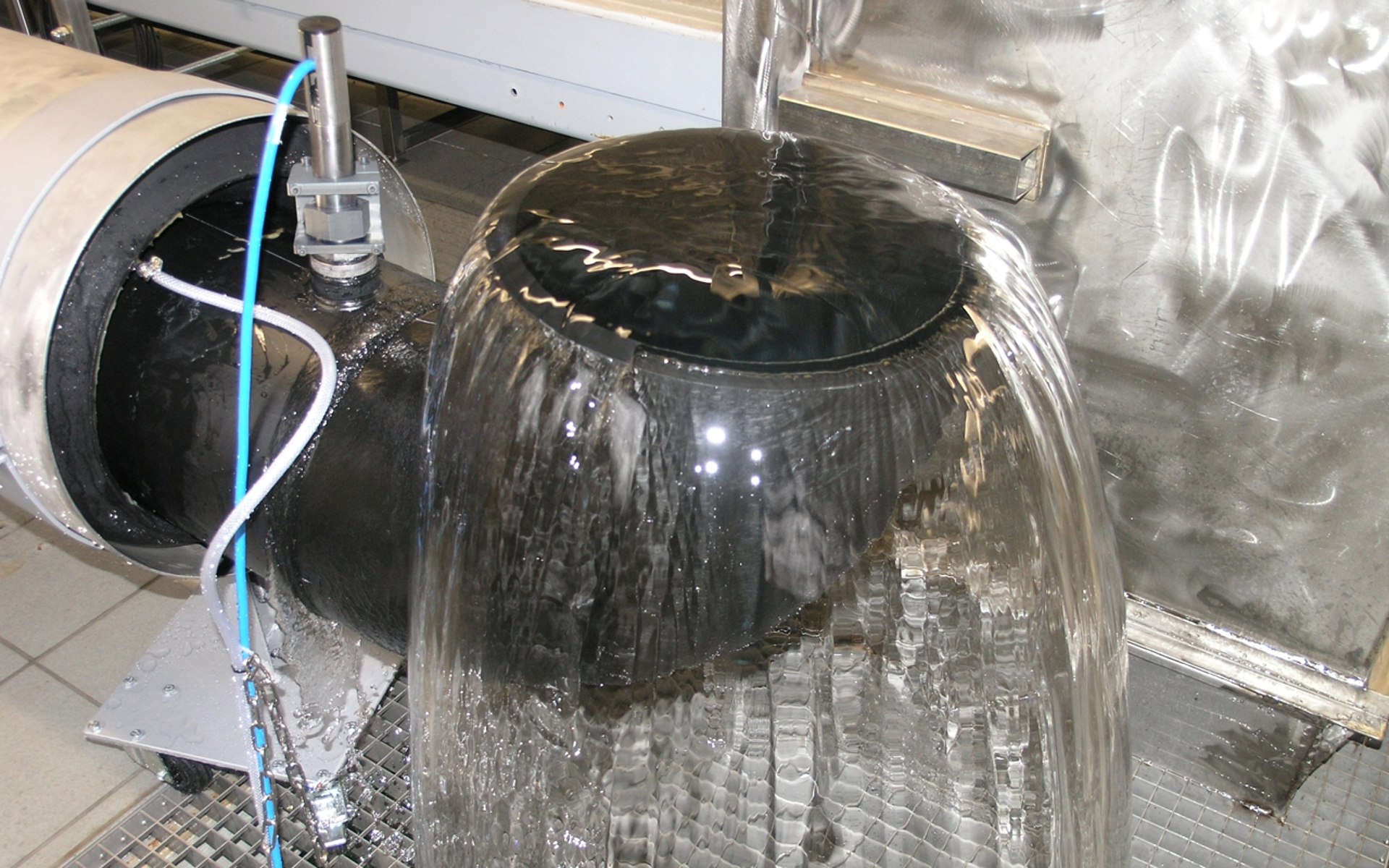

Das flexible Messsystem gewährleistet eine hoch¬genaue Bestimmung des Durchflusses auch unter schwierigen Beding¬ungen, wie z.B. geringe Abflussmengen oder un¬günstige hydraulische Strömungs-verhältnisse.

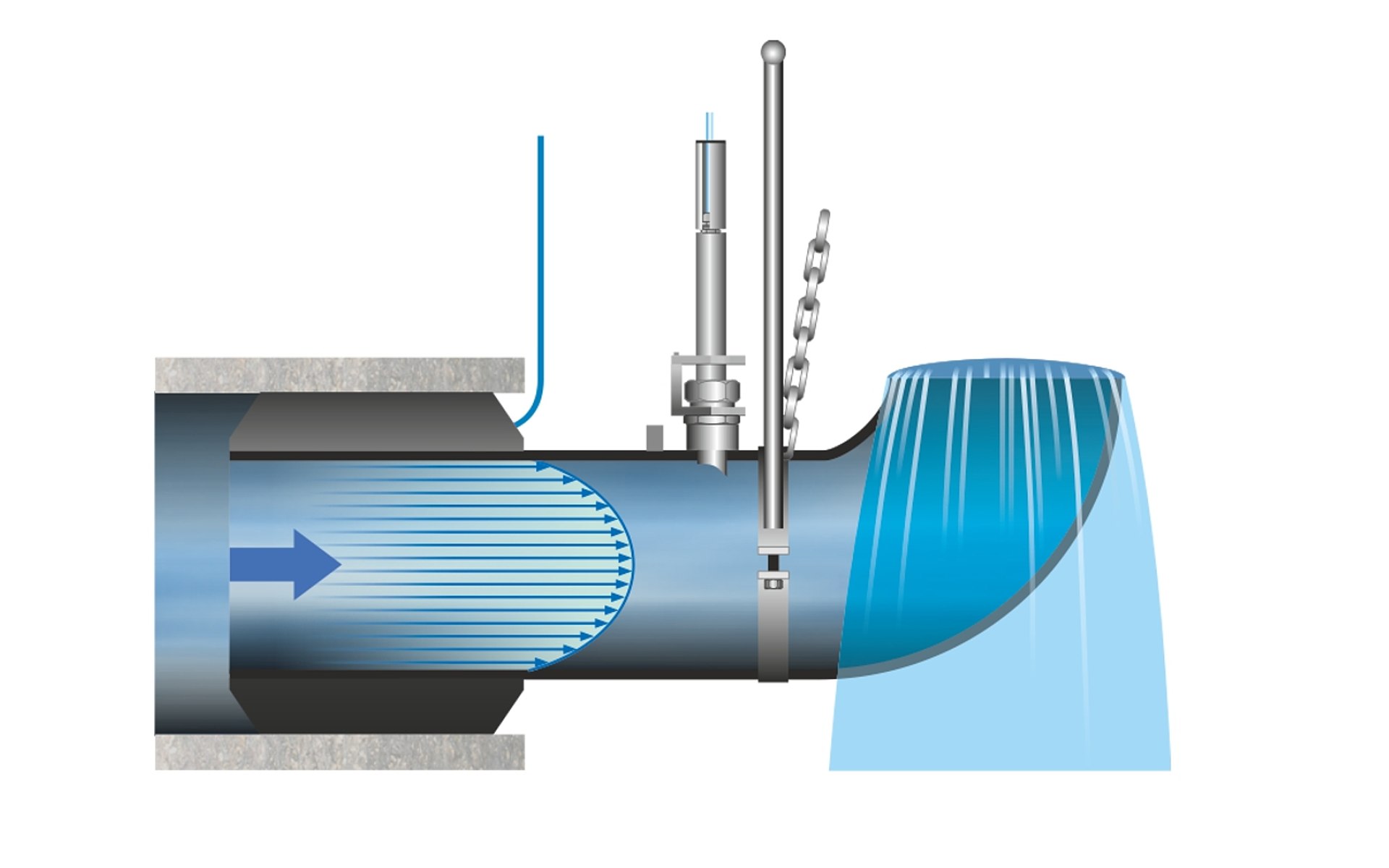

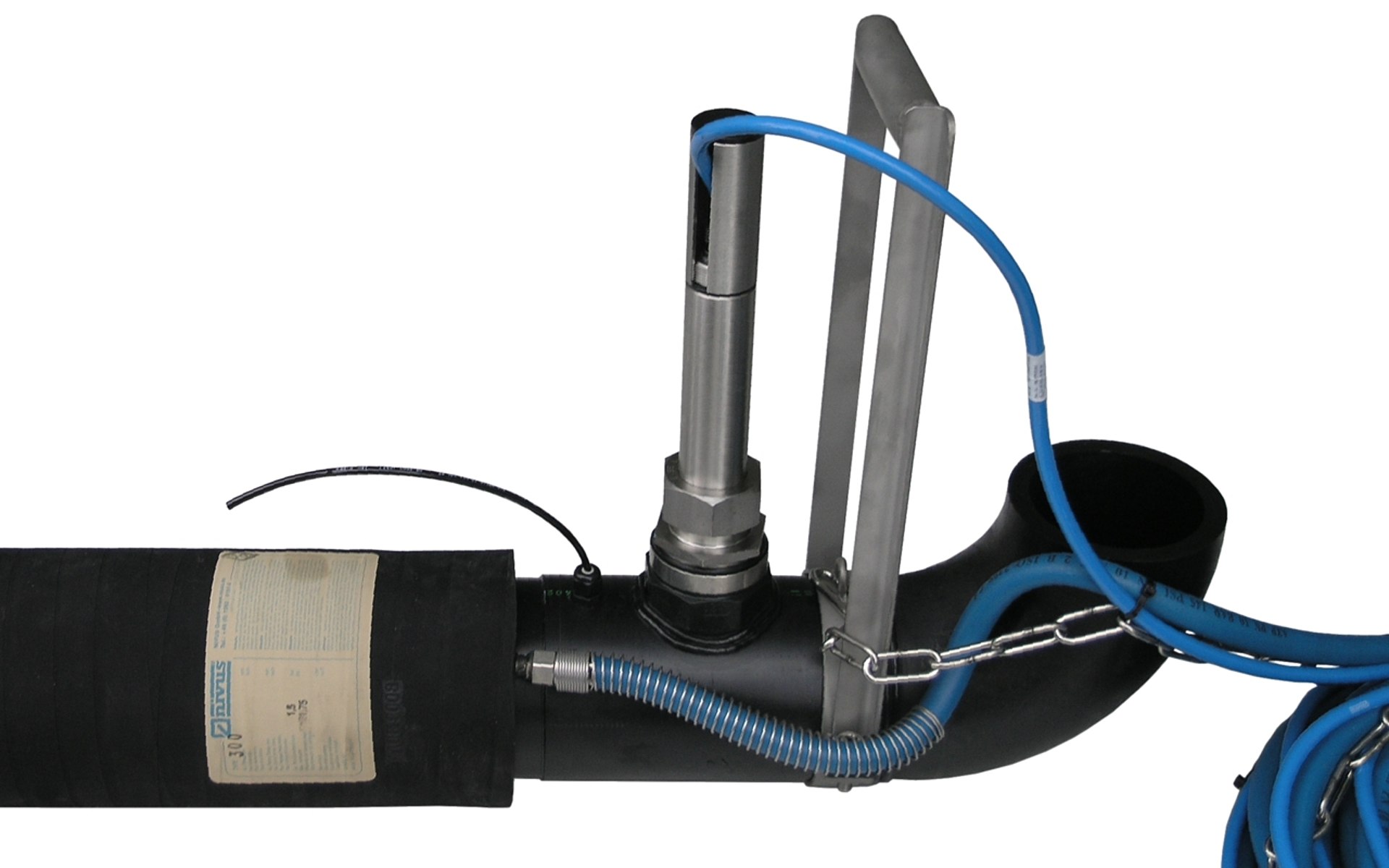

Rohrmessstrecke bestehend aus Blase mit Klemmring, Befüllarmatur und Druckrohr mit Halterung, Sensoraufnahme und Entlüftung

Typische Anwendungen für den NPP

  • Überprüfung der Kanalauslastung
  • Lokalisierung des Fremdwasseraufkommens
  • Direkteinleiterkontrolle
  • Drosselabflussüberprüfungen
  • Leckageermittlungen
  • Industrielle Abwassernetze
  • u.v.m.
Allgemein
Max. Fülldruck 1,5 bar, Befüllung nur über Sicherheits-Befüllarmatur zugelassen!
Einsatztemperatur -10 °C bis +70° C
Einsatzbereich in Rohren mit Innendurchmesser 150 bis 600 mm
Materialien PP H, Edelstahl, Naturkautschuk

Technische Änderungen vorbehalten.

DN 150
Außendurchmesser 148 mm
Innendurchmesser 90 mm
Gewicht inkl. Sensor, ohne Kabel 11 kg
Gesamtlänge 835 mm
zum Einbau in Rohre mit Innendurchmesser 150 - 300 mm
Qmax ca. 38 l/s
Q bei 1m Anstau ca. 17 l/s

Technische Änderungen vorbehalten.

DN 200
Außendurchmesser 190 mm
Innendurchmesser 141,8 mm
Gewicht inkl. Sensor, ohne Kabel 15 kg
Gesamtlänge 970 mm
zum Einbau in Rohre mit Innendurchmesser 195 - 500 mm
Qmax ca. 95 l/s
Q bei 1m Anstau ca. 42 l/s

Technische Änderungen vorbehalten.

DN 300
Außendurchmesser 290 mm
Innendurchmesser 199,4 mm
Gewicht inkl. Sensor, ohne Kabel 27 kg
Gesamtlänge 1195 mm
zum Einbau in Rohre mit Innendurchmesser 265 - 600 mm
Qmax ca. 187 l/s
Q bei 1m Anstau ca. 76 l/s

Technische Änderungen vorbehalten.

DN 350
Außendurchmesser 290 mm
Innendurchmesser 221,6 mm
Gewicht inkl. Sensor, ohne Kabel 20 kg
Gesamtlänge 1200 mm
zum Einbau in Rohre mit Innendurchmesser 295 - 600 mm
Qmax ca. 221 l/s
Q bei 1m Anstau ca. 90 l/s

Technische Änderungen vorbehalten.

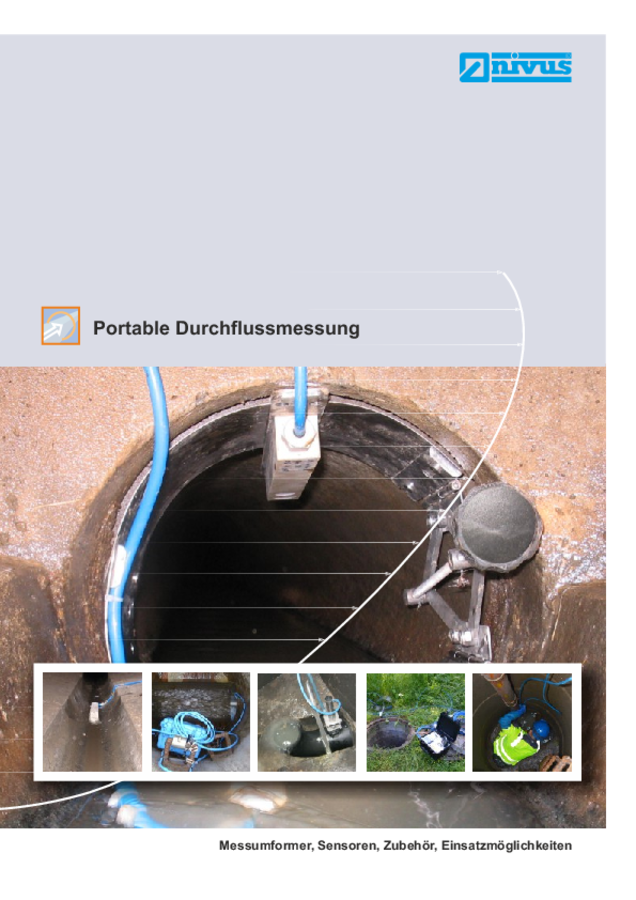

Prospekt Portable Durchflussmessung

Messumformer, Sensoren, Zubehör, Einsatzmöglichkeiten

Betriebsanleitung "NIVUS Pipe Profiler"
