Füllstandmessumformer

NivuMaster Messumformer

Artikel Nr. NMX, NM6

Zur berührungslosen Füllstandsmessung

Speist angeschlossene Sensoren der P- und R-Serie, verarbeitet die Signaldaten und zeigt den berechneten Messwert. Ideal für Messung und Steuerung in Füllstands- und Mengenapplikationen.

Beschreibung
  • Messung von Füllstand, Abstand, Volumen, Differenz und Durchfluss
  • Alarmierung bei Sensorüberflutung möglich
  • Energie- und kostensparende Pumpensteuerung durch intelligentes Pumpenmanagement
  • Hohe Messsicherheit durch intelligente Störecho­aus­blendung

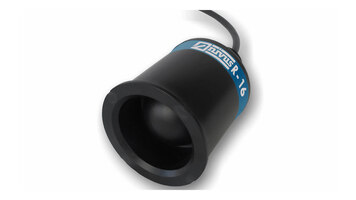

  • Anschluss von wartungsfreien, Ex-geschützten Ultraschall- und Radarsensoren
  • Bis zu 5 Relais und galvanisch getrennte mA-Ausgänge
  • Einfache Echoanalyse und Parametrierung über kostenlose PC-Software
  • Integrierte Notstromumschaltung
  • Einfache menügeführte Bedienung über ein beleuchtetes Grafikdisplay

Die Messumformer der NivuMaster-Serie speisen angeschlossene Sensoren der P- und
R-Serie, verarbeiten die Messwerte und zeigen diese an. Die NivuMaster sind ideal für einfache Regelungen und Steuerungen in Füllstands- und Pegelmessungen geeignet.

Durchflussmessungen in offenen Gerinnen mittels Venturi oder Q/h-Beziehung, an Wehren jeglicher Ausführung oder Abschlagskanten sind problemlos möglich.

Ob hochgenaue Durchflussmessungen oder störsichere, digitale Echoanalysen – der NivuMaster hat seine Aufgaben fest im Griff. Die wenigen, zur Messung erforder­lichen, Eingaben lassen sich einfach im Textdialog über das hintergrundbeleuchtete Display und die Vorort-Tastatur vornehmen. Mittels der seriellen Schnittstelle können die Daten in der “PC Software Suite” aus­gewertet werden.

Typenübersicht

NivuMaster L2 (NMX)

Kompaktes Standardmodell mit 2 Relais für die Messung von Füllstand und Volumen.

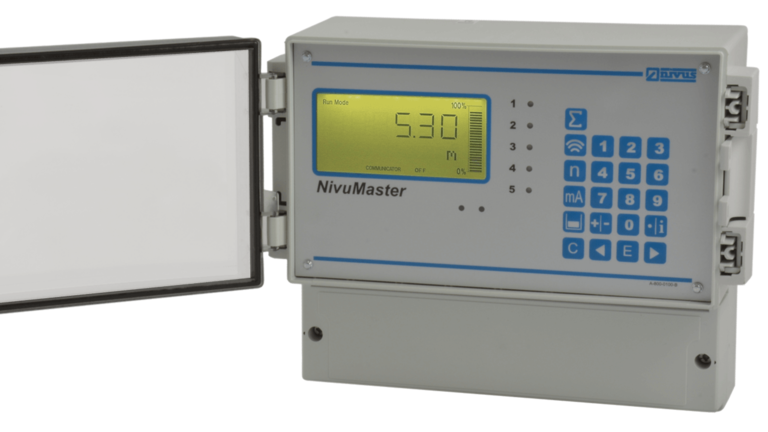

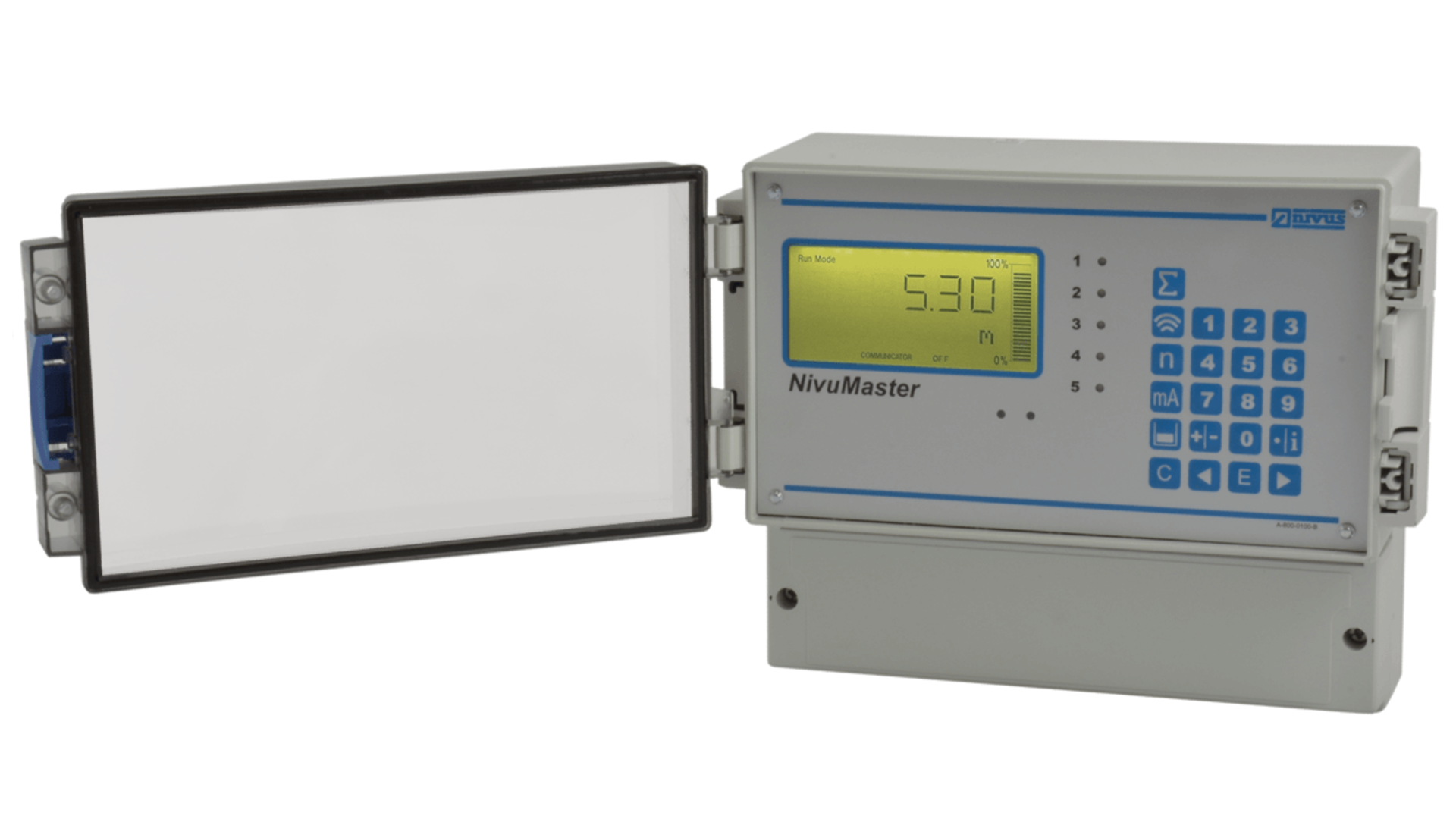

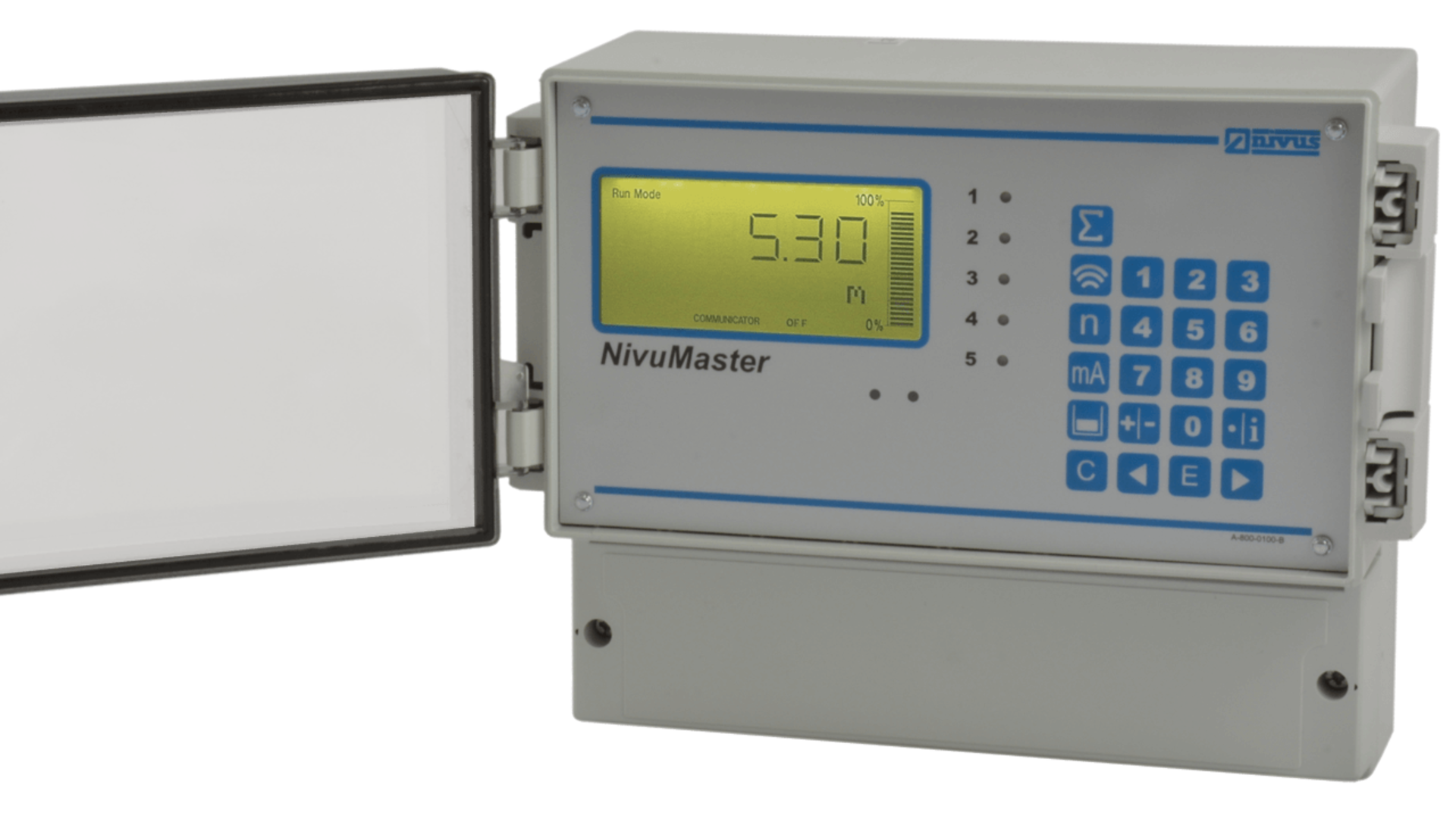

NivuMaster 5 Relais (NM6)

Erweitertes Modell für die Messung von Füllstand, Volumen und Menge sowie zur Regelung von Pumpen und erweiterten Steuerungsaufgaben.



Typische Anwendungen für den NivuMaster

  • Abwasser: Regenüberlaufbecken und Kanalstauräume, Klärbecken, Pumpstationen, Rechenanlagen, Durchflussmessungen, Volumenmessungen in Behältern, Containerüberwachung, Bewässerungsanlagen
  • Trinkwasser: Behälterstandsmessungen, Wasseraufbereitung, Meerwasserentsalzungsanlagen, Pegelmessungen
  • Hochwasserschutz: Regenrückhaltebecken, Pegelstände mit Datenfernübertragung, Oberflächengewässer
  • Energieerzeugung: Kühlwasserkreisläufe, Wasserkraftwerke
Technische Daten
Allgemein
Kommunikation (optional)

Modbus RTU

Menüsprachen

deutsch, englisch, französisch

Ex-Zulassung

ATEX, Zone 0 / 1

PC-Programmierung

über RS232

Echoverarbeitung

intelligente Störechoausblendung

Bedienung

Vor-Ort Bedienung über Tastenfeld



Anzeige

grafikfähiges LC-Display



max. Luftfeuchtigkeit

80 % nicht kondensierend

Lagertemperatur

-30 °C bis +60 °C

Einsatztemperatur

-20 °C bis +50 °C

Leistungsaufnahme

max. 10 W

(6 W typisch)

Schutzart

Wandaufbau: IP 65

Fronttafel: IP 65 (frontseitig),

IP 20 (rückseitig)

19“: IP 20



Gehäusematerial

Polycarbonat, schwer entflammbar (UL91)

Versorgungsspannung

115 V AC +5 % / -10 %;

50/60 Hz

230 V AC +5 % / -10 %;

50/60 Hz

Gleichspannung 18 – 36 V DC



Technische Änderungen vorbehalten.

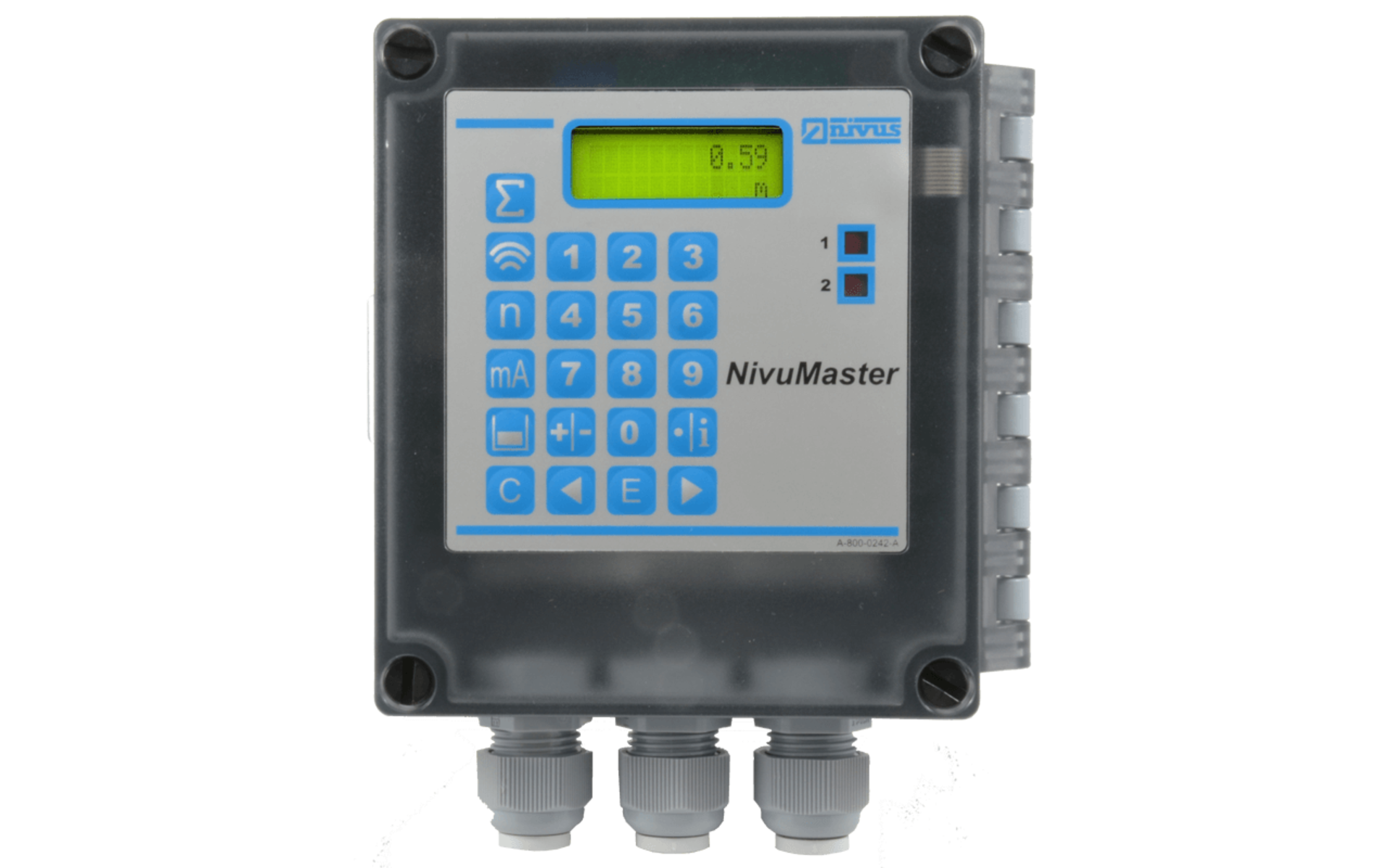

NivuMaster L2
Ausgänge

2 x Relaisausgänge

1 x mA-Ausgang

Eingänge

1 x Sensoreingang

Gehäuse

Wandaufbau

Beschreibung

Kompaktes Standartmodell mit 2 Relais für die Messung von Füllstand und Volumen.

Artikelnummer

NMX-

Technische Änderungen vorbehalten.

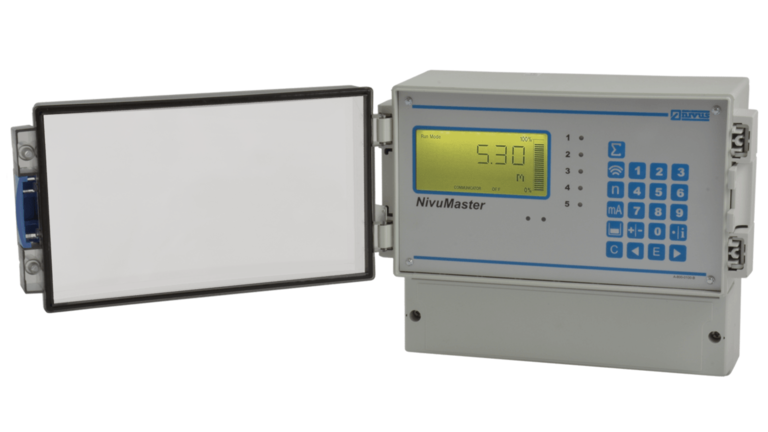

NivuMaster 5 Relais
Ausgänge

5 x Relaisausgänge

1 x mA-Ausgang

Eingänge

1 x Sensoreingang

1 x 4-20 mA Eingang (optional)

Gehäuse

Wandaufbau

Fronttafel

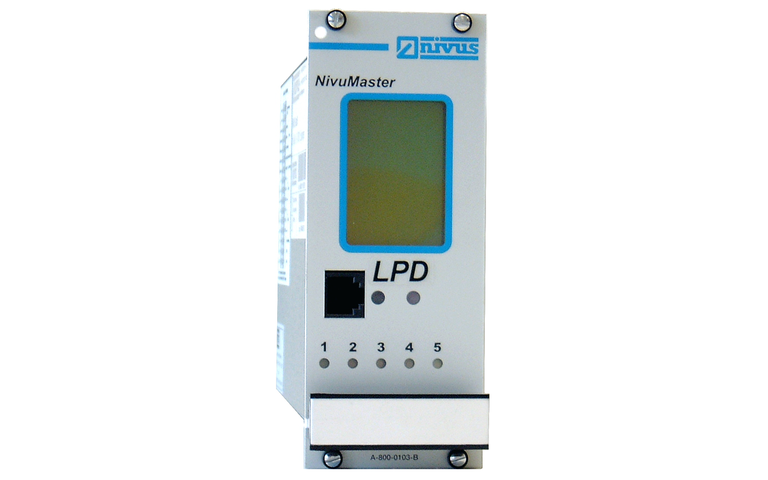

19"-Einschub

Beschreibung

Erweitertes Modell für die Messung von Füllstand, Volumen und Menge sowie zur Regelung von Pumpen und erweiterten Steuerungsaufgaben

Artikelnummer

NM6-

Technische Änderungen vorbehalten.

Downloads

Prospekt NivuMaster

NivuMaster – multifunktionale Geräteserie für Füllstandsmessungen

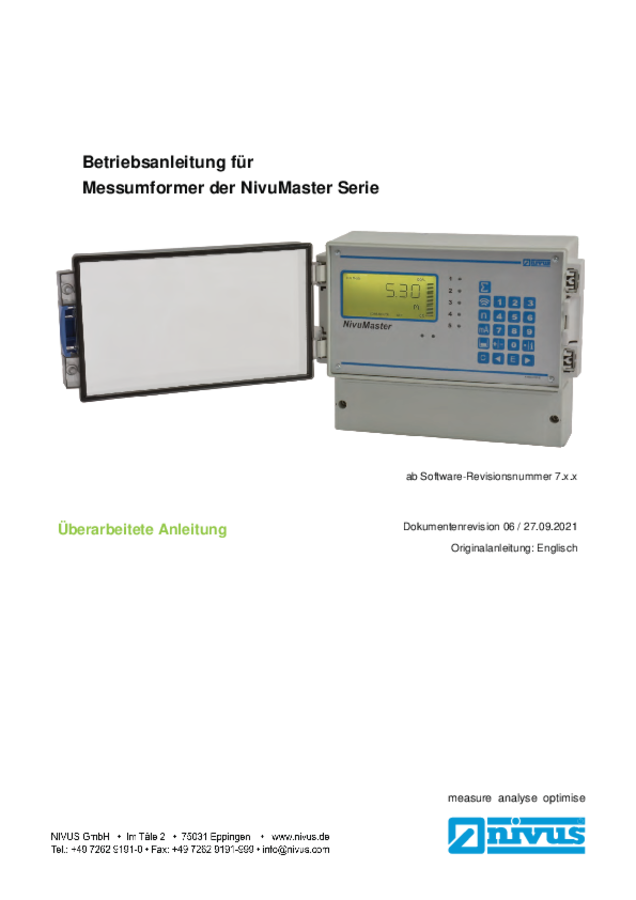

Betriebsanleitung NivuMaster (NM5+NM6)

Betriebsanleitung für Messumformer der NivuMaster-Serie

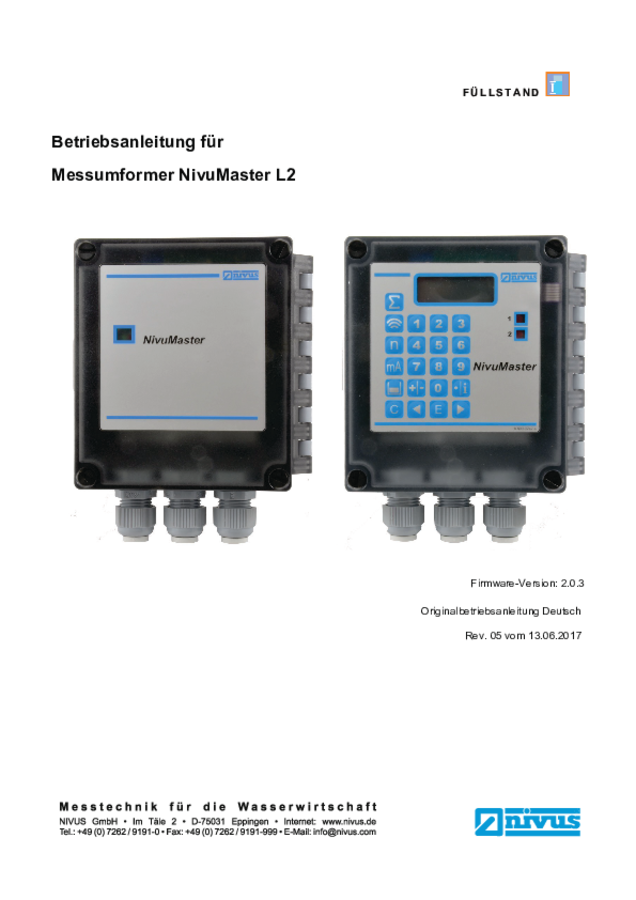

Betriebsanleitung Rev. 06 "Messumformer NivuMaster L2"



Ausschreibungstext NivuMaster 5 Relais (NM6)



Ausschreibungstext NivuMaster L2 (NMX)

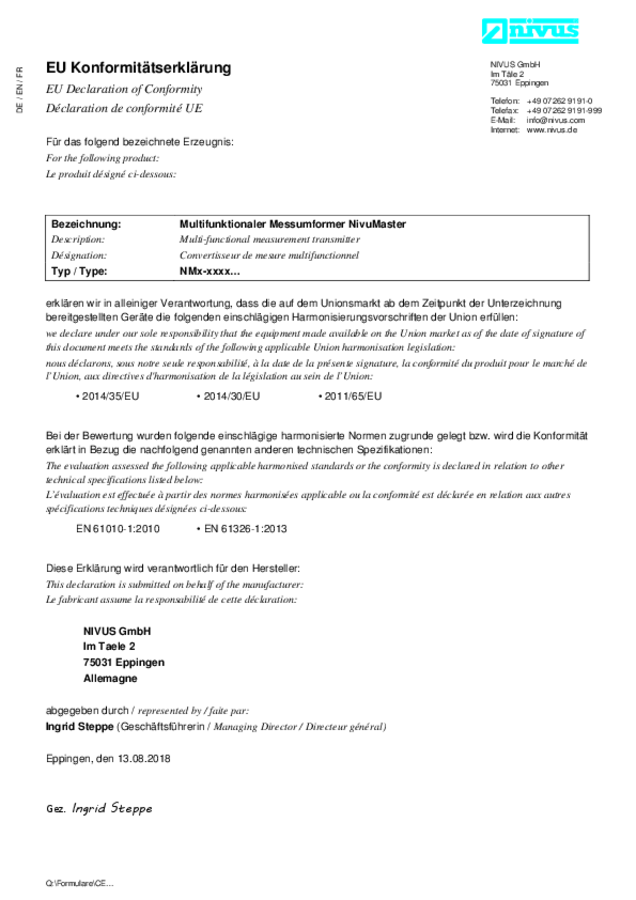

Konformitätserklärung Messumformer NivuMaster

Multifunktionaler Messumformer NivuMaster
