Durchflussmessung Umgehung Vorklärung
Kläranlagen - Vorklärung
Applikation
- Rohrleitung DN 800 aus Stahlbeton
- Vollfüllung
- Geringer Überdruck von 0,1 Bar
Aufgabenstellung
- Erfassung der Bypassmenge zur Optimierung und Regelung der Denitrifikationssteuerung
- Kostengünstige Montage ohne größere Baumaßnahmen und ohne Betriebsunterbrechung
- Hohe Genauigkeit und Zuverlässigkeit der Messung
- Wartungsmöglichkeit der Messung unter Betriebsbedingungen
Lösung
- Für die Lösung der Aufgabe wurde eine hoch-genaue Kreuzkorrelationsmessung Typ NivuFlow 750 mit Rohrsensor eingesetzt.

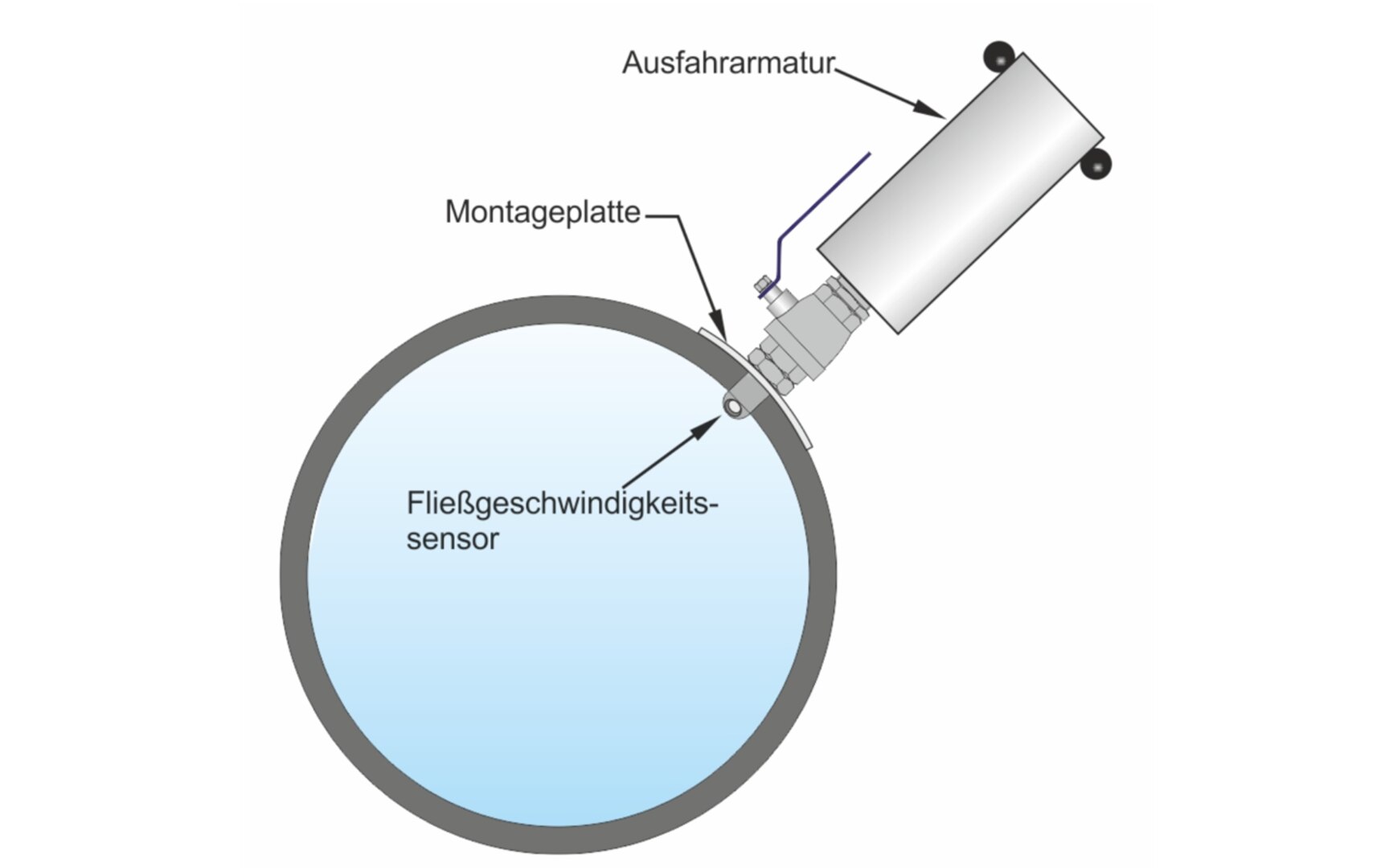

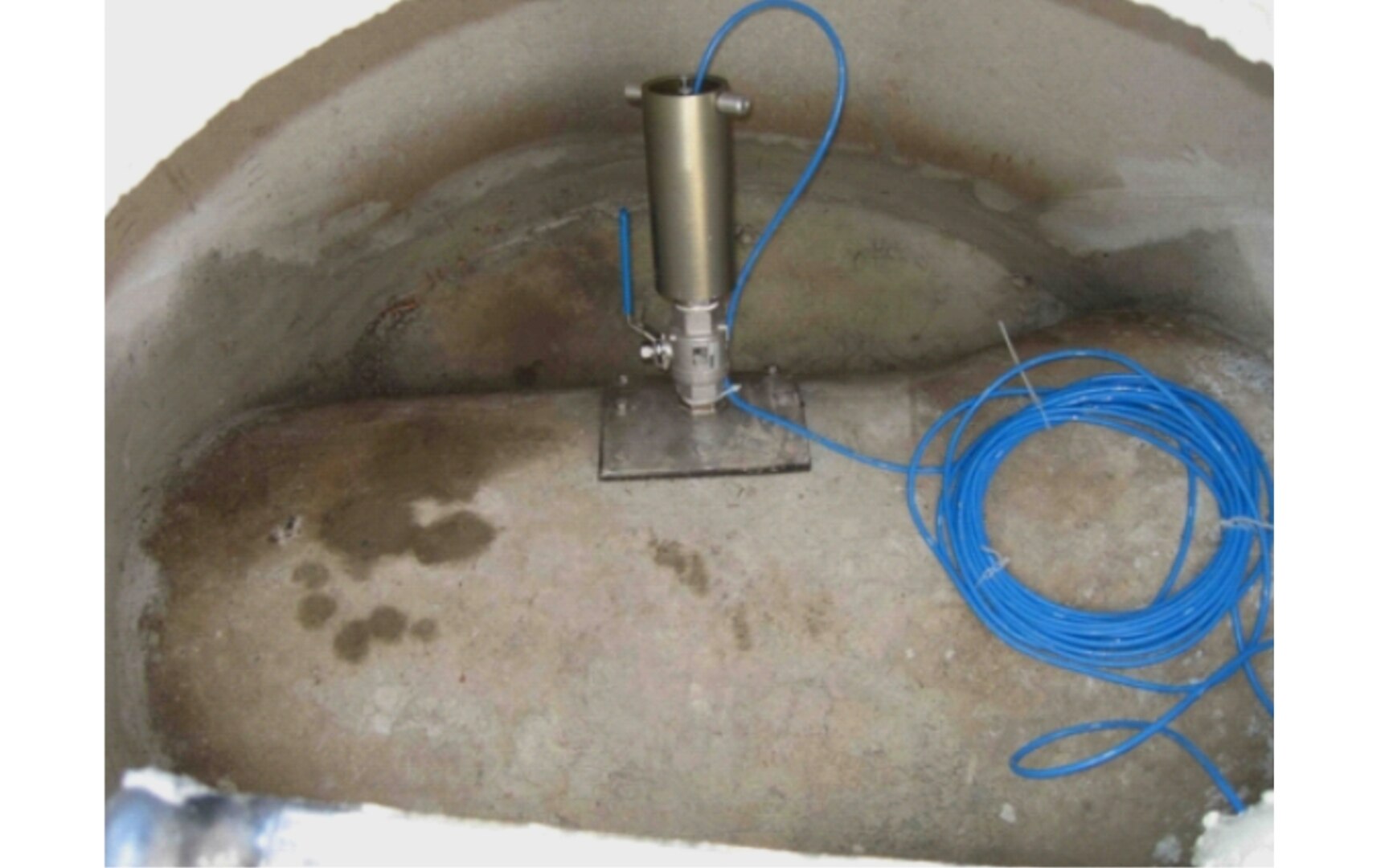

- Für die Montage wurde ein Standardschacht um die vorhandene Rohrleitung gesetzt und der Sensor mittels Kernbohrung durch eine Rohrmanschette in die Rohrleitung eingesetzt.
- Der Einsatz einer Wechselarmatur gewährleistet die Möglichkeit zur einfachen Wartung des Sensors unter Betriebsbedingungen.
Vorteile
- Kostenersparnis von ca. 40.000,- € gegenüber dem Neubau eines Messschachtes mit Bypass, angesetzten Stahlleitungen und magnetisch-induktiver Durchflussmessung.
