Durchflussmessung Schlamm in Rezirkulationsleitung

Kläranlagen - Schlammbehandlung


Applikation

  • Edelstahlrohr DN 400
  • Vollfüllung
  • Hohe Schmutzfracht mit bis zu 1 % TS

Aufgabenstellung

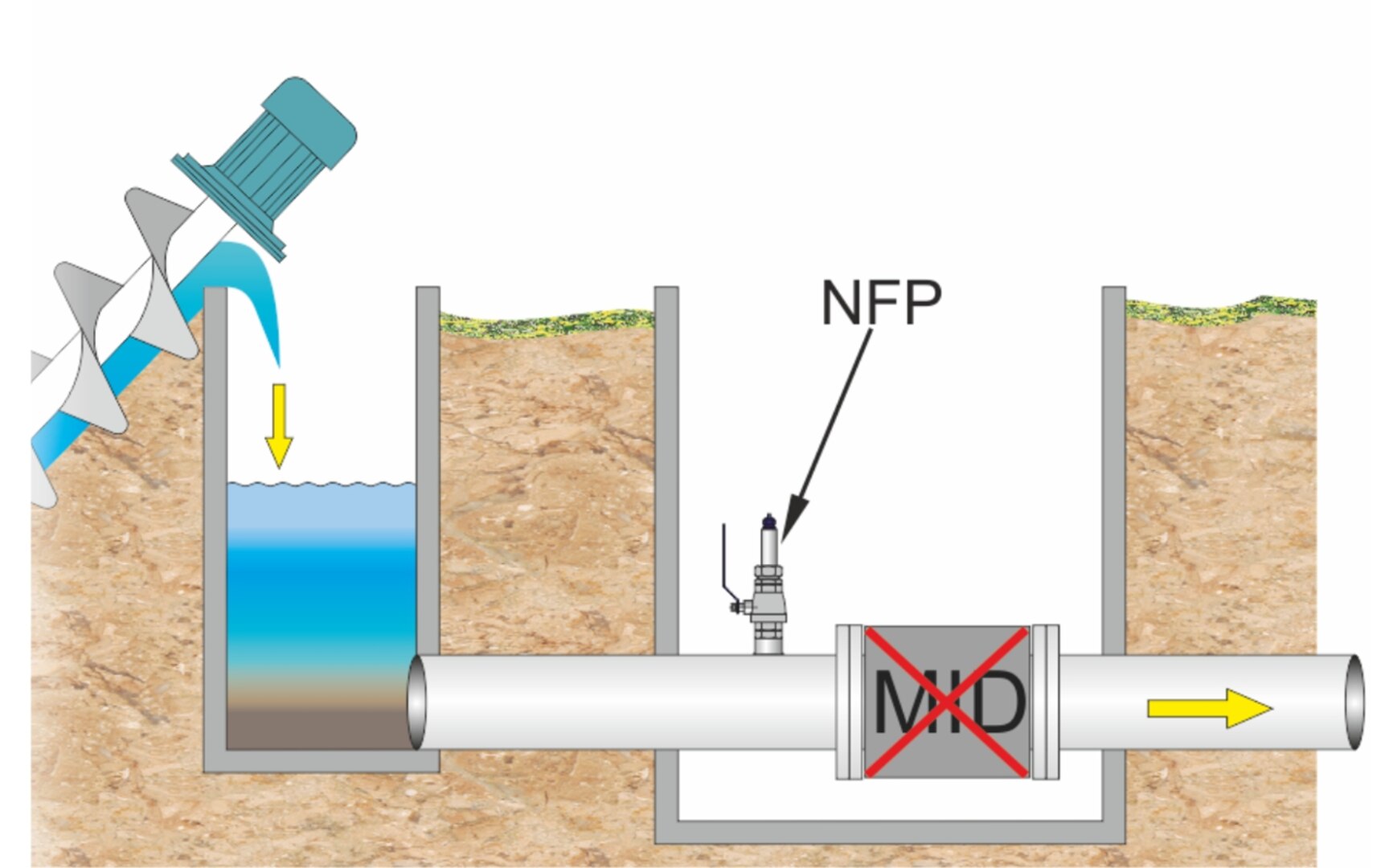

  • Ausfallsichere und stabile Messung des mittels Schneckenhebewerk geförderten Rücklaufschlammes in der waagerechten Leitung nach dem Übergabeschacht

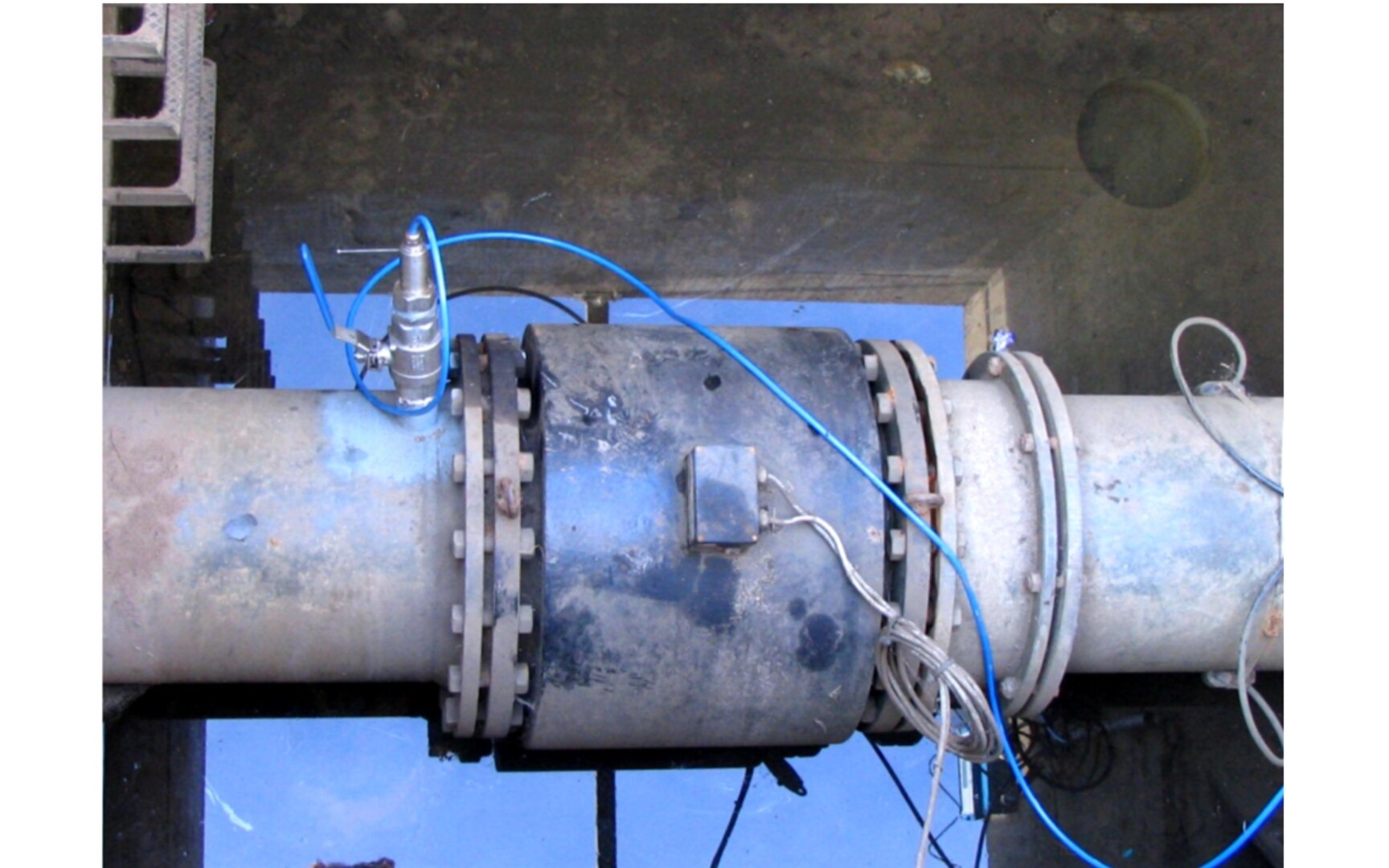

  • Ablösung der beiden schon länger installierten, aber durch die hohe Schmutz- und Gasfracht nicht bzw. nicht stabil funktionierenden Messungen (MID + Clamp-On)
  • Geringe Montage- und Installationskosten

Lösung

  • Die Plattenschieber wurden vom Kunden mit einem Ausschnitt und einem Dreieckwehrblech  versehen. Zusätzlich wurde am Schieber ein  Ausleger mit einem Echolotsensor befestigt, der gemeinsam mit dem Schieber seine Höhe verändert und so immer einen stabilen Nullpunkt in Bezug auf die Wehrspitze gewährleistet.
  • Durch den Einsatz des variabel programmierbaren Messumformers NivuMaster konnte über  die Grenzwertfunktionen der Dreieckwehr-Mengenmessung eine unkomplizierte Vor-Ort-Regelung der Rücklaufschlammmenge realisiert werden.

Vorteile

  • Einfache, unkomplizierte und schnelle Nachrüstung in vorhandene Anlage
  • Defekte Messtechnik musste nicht entfernt werden
  • Zuverlässige Messung trotz hohen TS-Gehalts

Eingesetzte Produkte
