Applikation

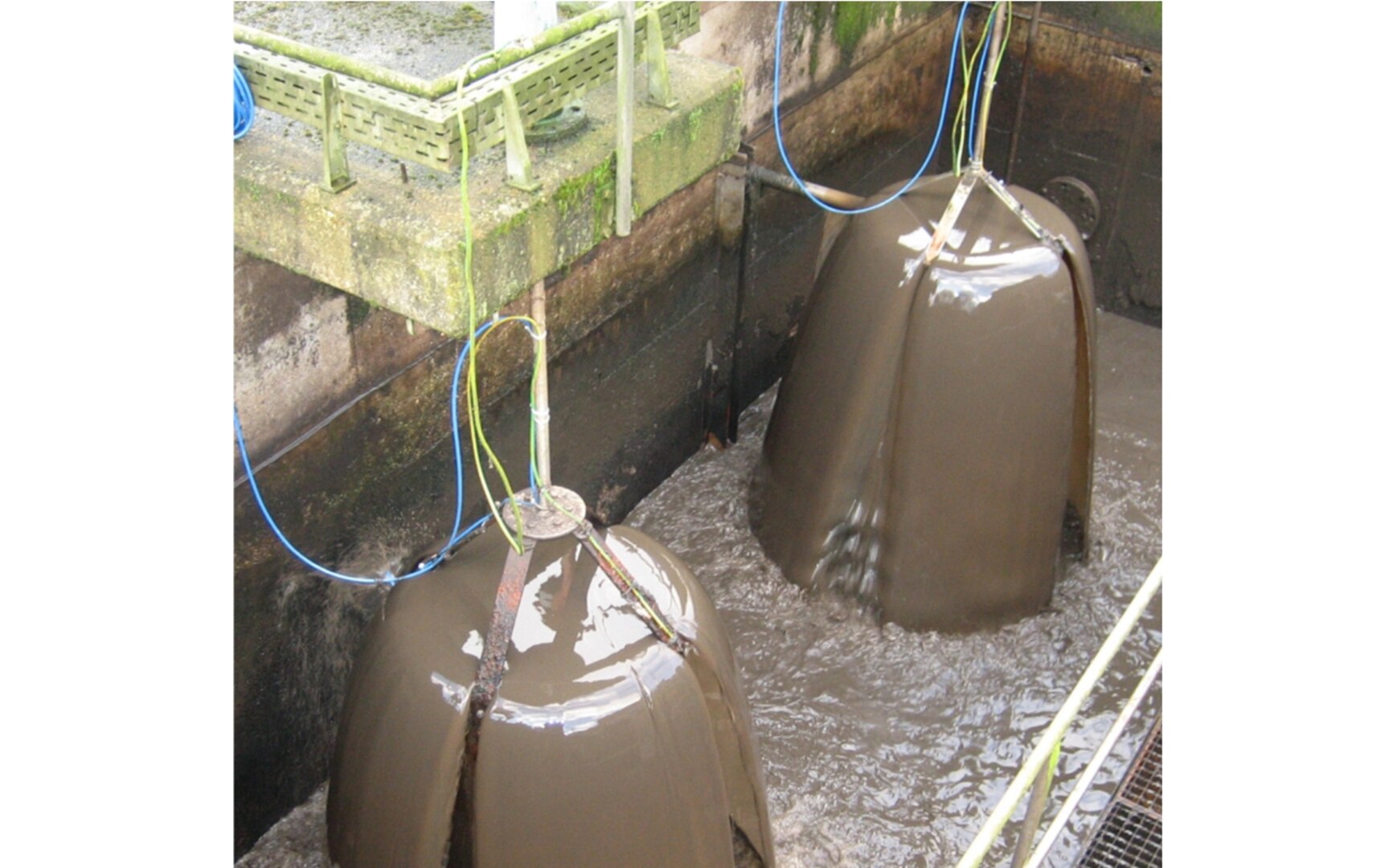

• 2 rechteckige, teilgefüllte Betonschächte je ca. 1,2 x 1,2m
• Gravitativer Zulauf. Rücklaufschlamm von unten
• Teilfüllung
• Ablauf über absenkbare Plattenschieber

Aufgabenstellung

• Kontinuierliche Messung des Rücklaufschlammzulaufes
• Regelung der Durchflussmenge durch Positionsänderung des Schiebers
• Möglichst preiswerte Lösung ohne große bauliche Maßnahmen

Lösung

• Zum Einsatz kam das Messsystem für voll gefüllte Rohrleitungen Typ NFP

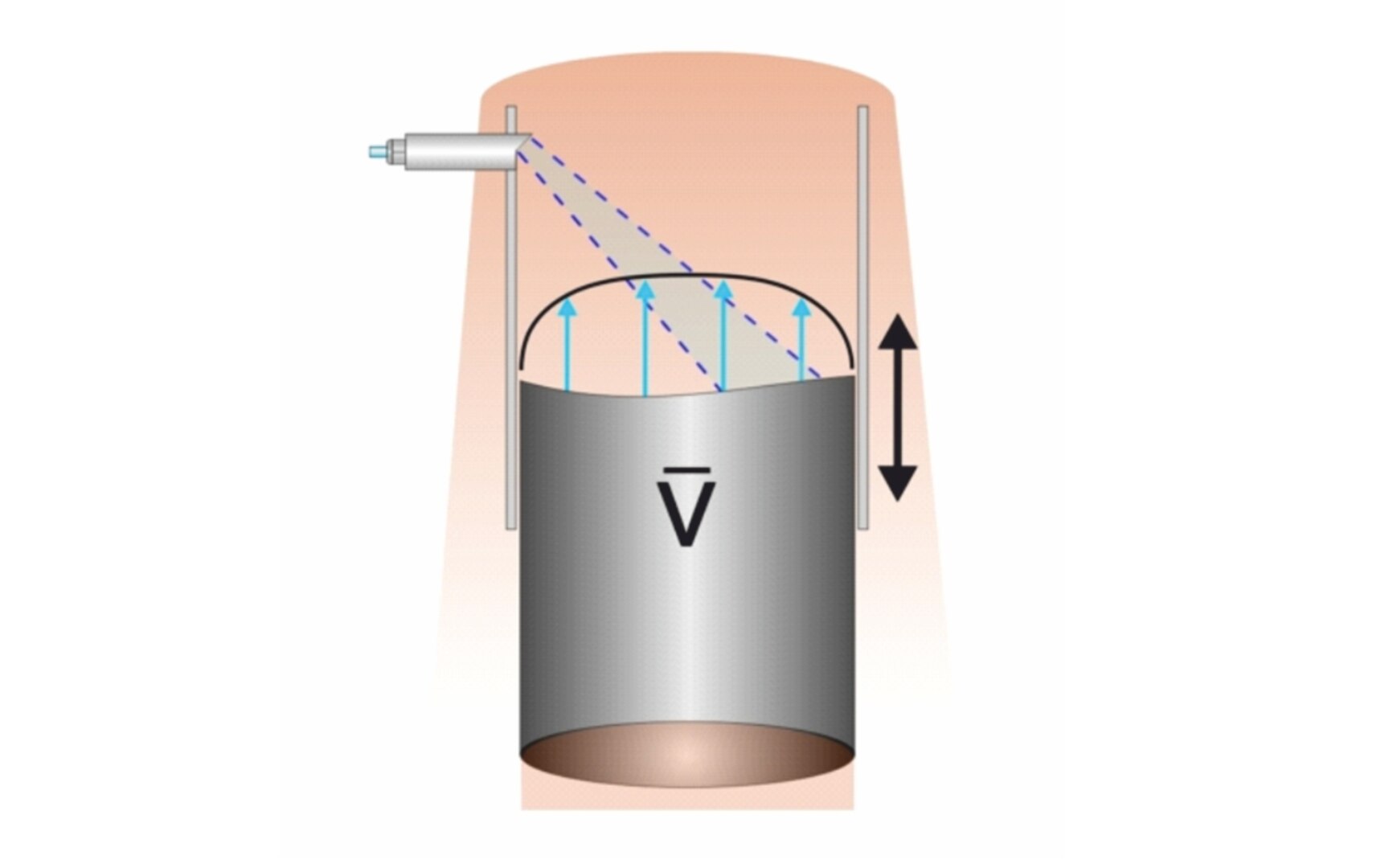

• Der komplett überflutbare Sensor vom Typ POA wurde in das obere Teilstück des Teleskoprohres montiert
• Durch die Erfassung des Fließprofils ist eine genaue Durchflussmessung möglich. Der TS-Gehalt von über 1 % beeinflusst die Messung nicht.
