Trennschichtenmessung im Kombibecken

Kläranlagen - Nachklärung


Applikation

  • Rechteckkanal 0,5 x 0,6 m (B x H) aus Beton
  • Teilfüllung

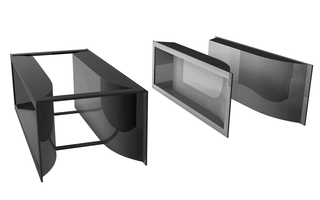

  • Nachrüstung eines vorhandenen Venturikanals mit Messtechnik

Aufgabenstellung

  • Erfassung der Menge des Kläranlagenauslaufes mittels des vorhandenen Venturikanals
  • Ausgabe der Durchflussmenge auf das Leitsystem
  • Ausgabe von mengenproportionalen m³-Impulsen für den Vorortzähler

Lösung

  • Zum Einsatz kam das Ultraschallmesssystem NivuMaster. Mit ihm wurde eine Q/h-bezogene Mengenmessung realisiert.

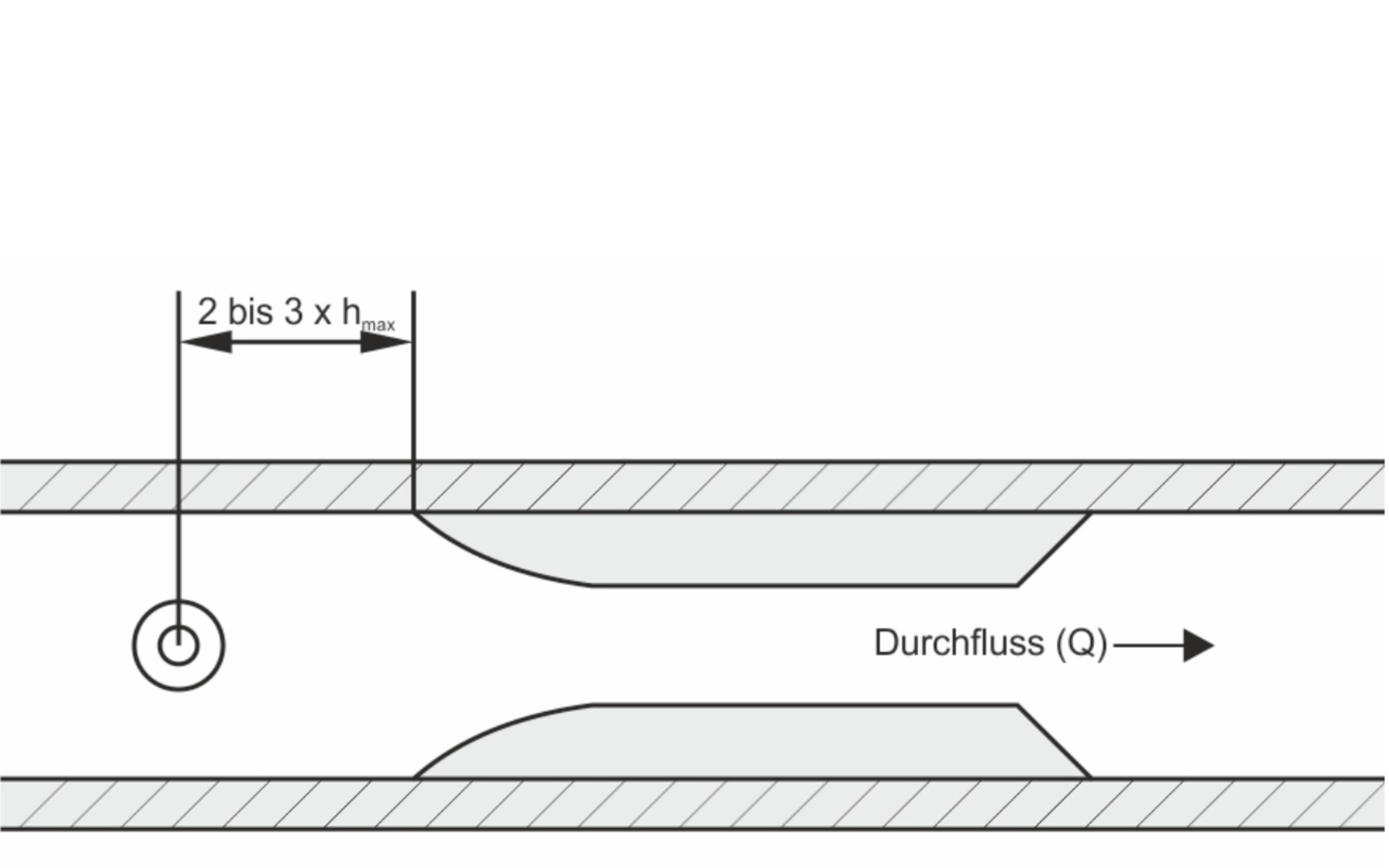

  • Um Messabweichungen so gering wie möglich zu halten wurde für die Erfassung der Einstau-höhe ein Ultraschallsensor Typ P-M3 mit sehr geringer Blockdistanz ausgewählt.
  • Alle vom Kunden gewünschten Signale werden vom Messumformer an das Leitsystem sowie den Vorortzähler übertragen.
  • Die Montage des Sensors über dem Venturigerinne wurde mit einem Wandwinkel aus dem Standardmontageprogramm realisiert.

Vorteile

  • Einfache, unkomplizierte und schnelle Nachrüstung ohne Schweißarbeiten
  • Durch die Funkverbindung konnten die analogen Signale an das PLS übertragen werden.

Eingesetzte Produkte
