Durchflussmessung Bypass

Kläranlagen - Auslaufbereich


Applikation

  • Edelstahlrohre DN 80 und DN 200
  • Vollfüllung
  • Bereits vorhandenes MID in reduzierter Nennweite
  • Rückstau bei Vollast der Anlage

Aufgabenstellung

  • Kostengünstige und genaue Messung auch bei kleinen Durchflussmengen in der Umgehungsleitung DN 200 und Eliminierung des MID in der reduzierten Leitung wegen regelmässiger Anlagenüberflutung
  • Realisierung ohne größeren Umbau und ohne zusätzliche Flansche, Absperrschieber und ähnliches

Lösung

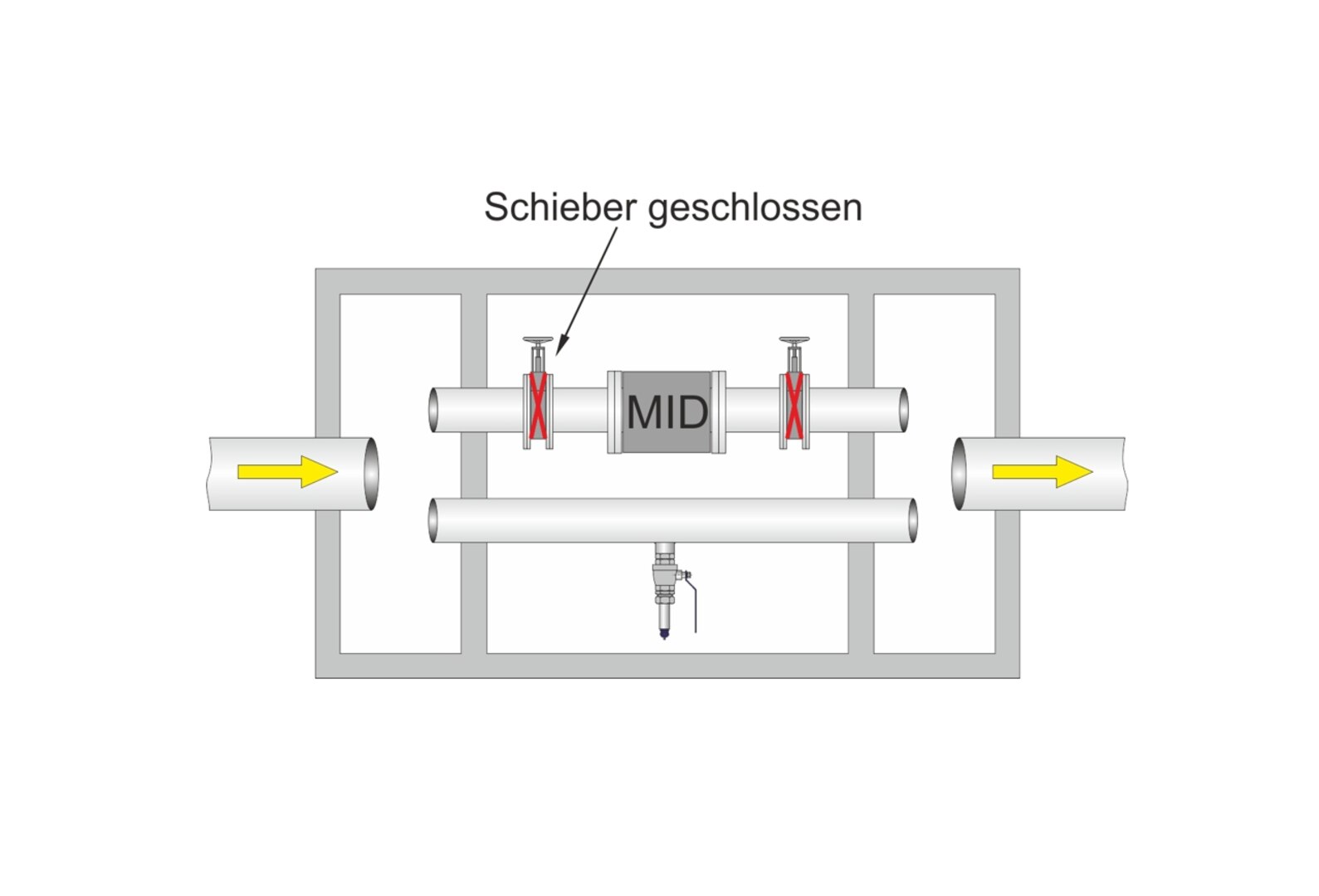

  • Der bestehende Notumlauf wird durch eine Leitung DN 200 mit Einbaustutzen ersetzt. In diesen wird der Sensor des NFP-Messsystems eingesetzt.
  • Der Einsatz eines Kugelhahnes erspart den Absperrschieber. Der Kugelhahn ermöglicht das Wechseln bzw. die Kontrolle des Sensors unter Betriebsbedingungen:

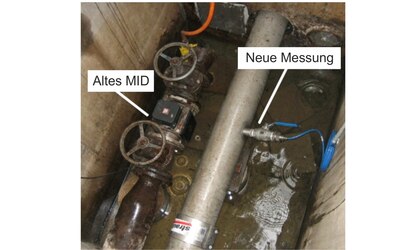

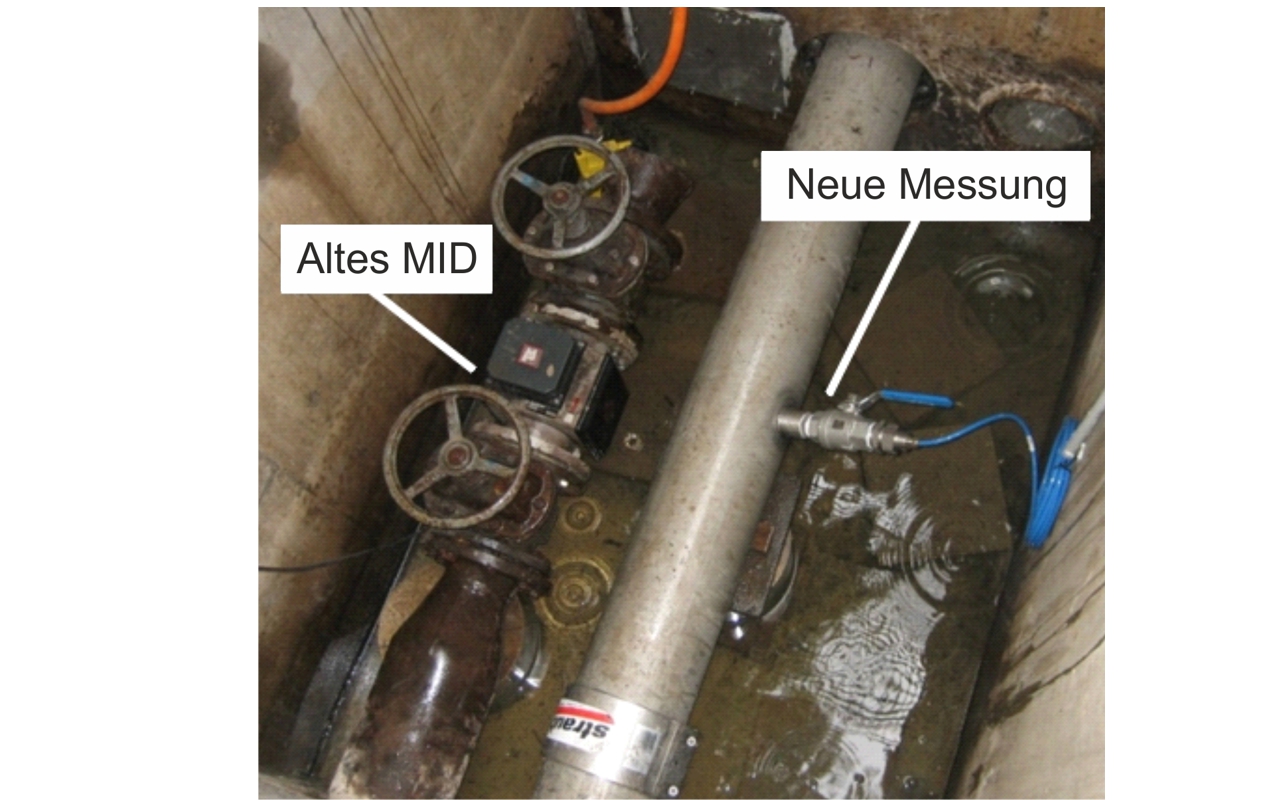

  • Die alte Messung wird lediglich stillgelegt, aber nicht demontiert.

Vorteile

  • Einfache, unkomplizierte und schnelle Nachrüstung in vorhandene Anlage
