Durchfluss-Hybridmessung im Hauptsammler
Kanalnetze - Stationäre Messungen
Applikation
- Haubenprofil 2200 x 1980
- Teil-/Vollfüllung
- Betonfertigteile
- Sedimentation und zeitweise Überstau
Aufgabenstellung
- Erfassung der Durchflussmengen in einem großen Hauptsammler in einem großen Hauptsammler einer Mischwasserkanalisation, reichend von geringen Nachtabflüssen bis hin zum Hochwasserereignis.
- Durch Sedimentablagerungen, Steine und Geschiebe können keine Sensoren auf der Gerinnesohle montiert werden.
- Der Sammler kann im Regenwetterfall komplett überstaut werden und unter Druck geraten.
Lösung

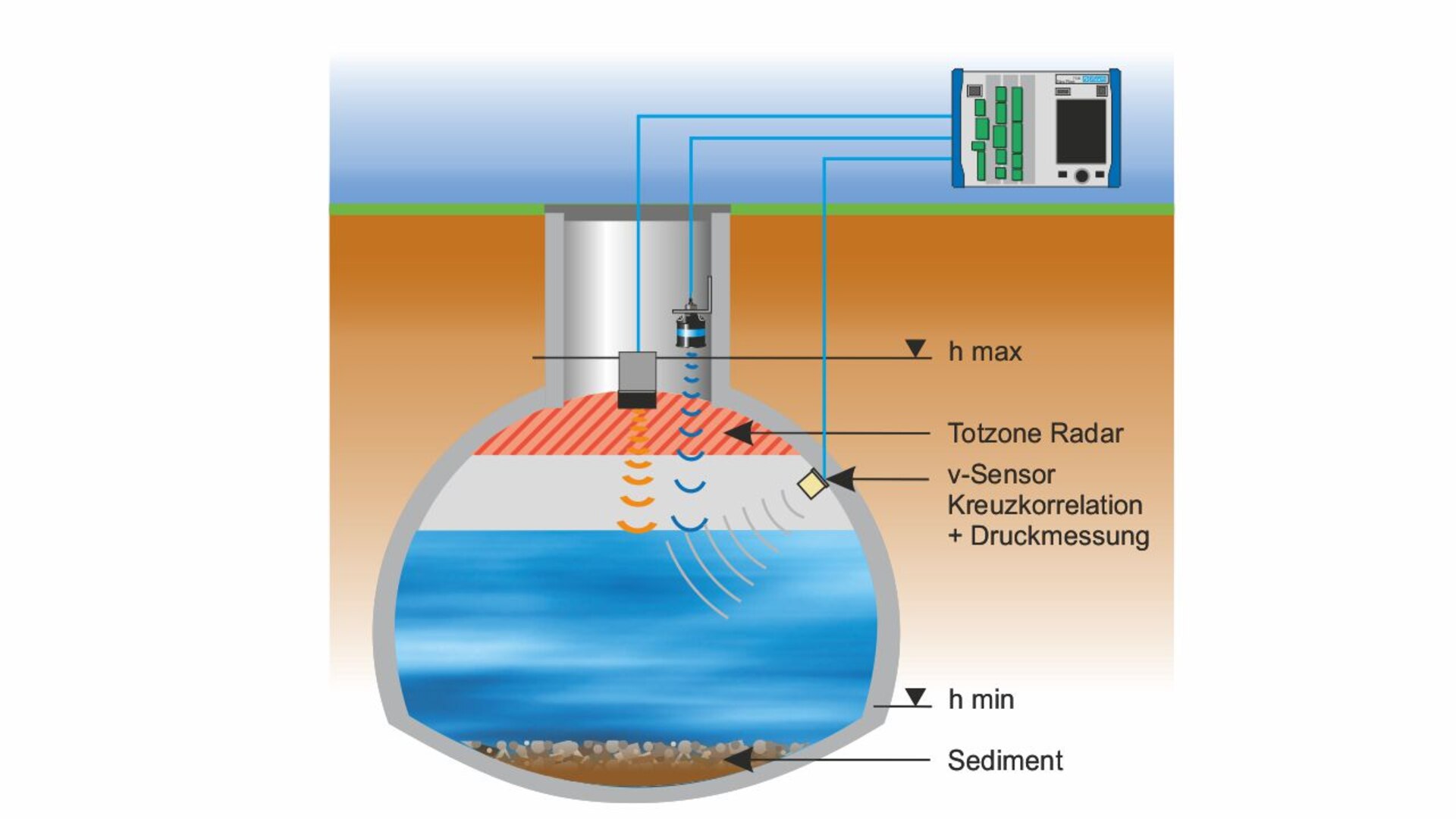

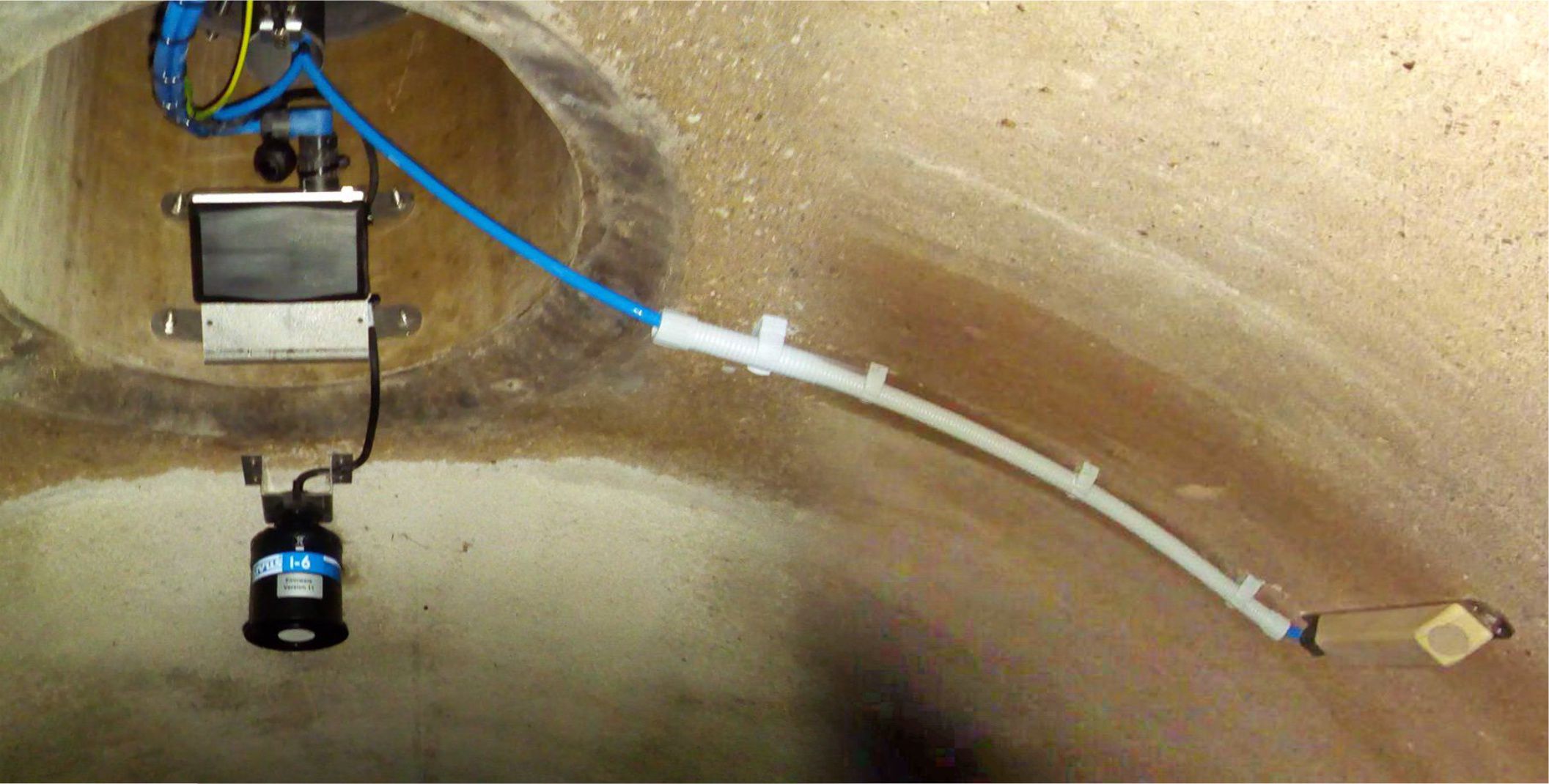

- Es kam das neu entwickelte Hybridsystem NivuFlow 7550 mit kombinierter Fließgeschwindigkeitsmessung mittels berührungslosem Oberflächenradar und seitlich montierten, mediumberührenden Kreuzkorrelationssensor zum Einsatz.
- Die Erfassung des Teilfüllungsgrades erfolgt mittels Ultraschall von oben, hohe Füllgrade und Überstau werden mit einer im Kreuzkorrelationssensor integrierten Druckmesszelle erfasst.
Vorteile
- Berührungslose Erfassung der Durchflussmenge im Trocken- und Nachtabfluss.
- Sichere Durchflussmessung auch unter extremen Abflussbedingungen und Überstau.
