Füllstand im Pumpenschacht
Kanalnetze - Pumpstationen & Hebewerke

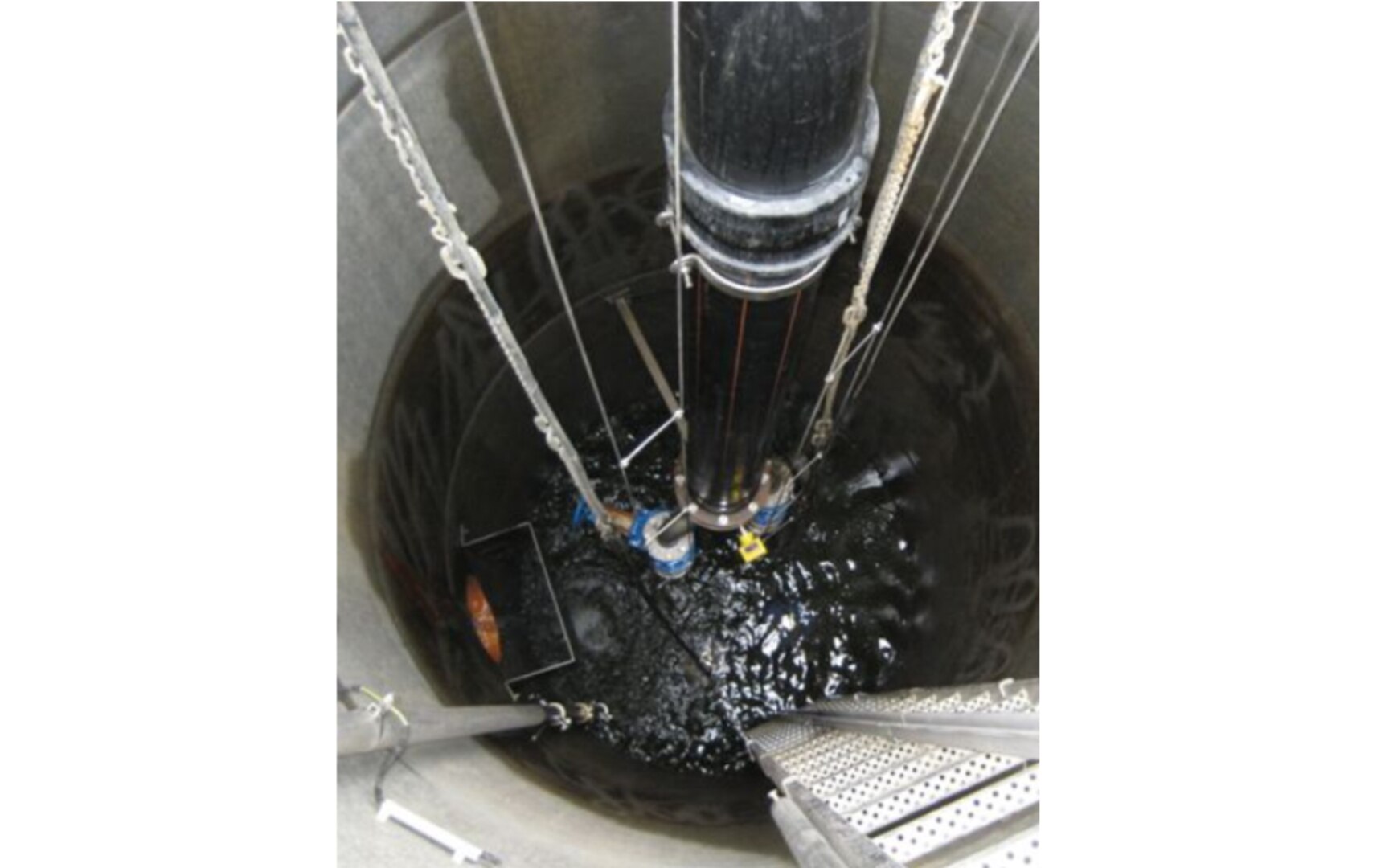

Applikation
- Schachtdurchmesser 1,8 m
- Schachttiefe 6,5 m
- 2 nass aufgestellte Pumpen
- Mittig installiertes Pumpendruckrohr
Aufgabenstellung
- Steuerung der Pumpen im Vertauschungs- und Staffelbetrieb

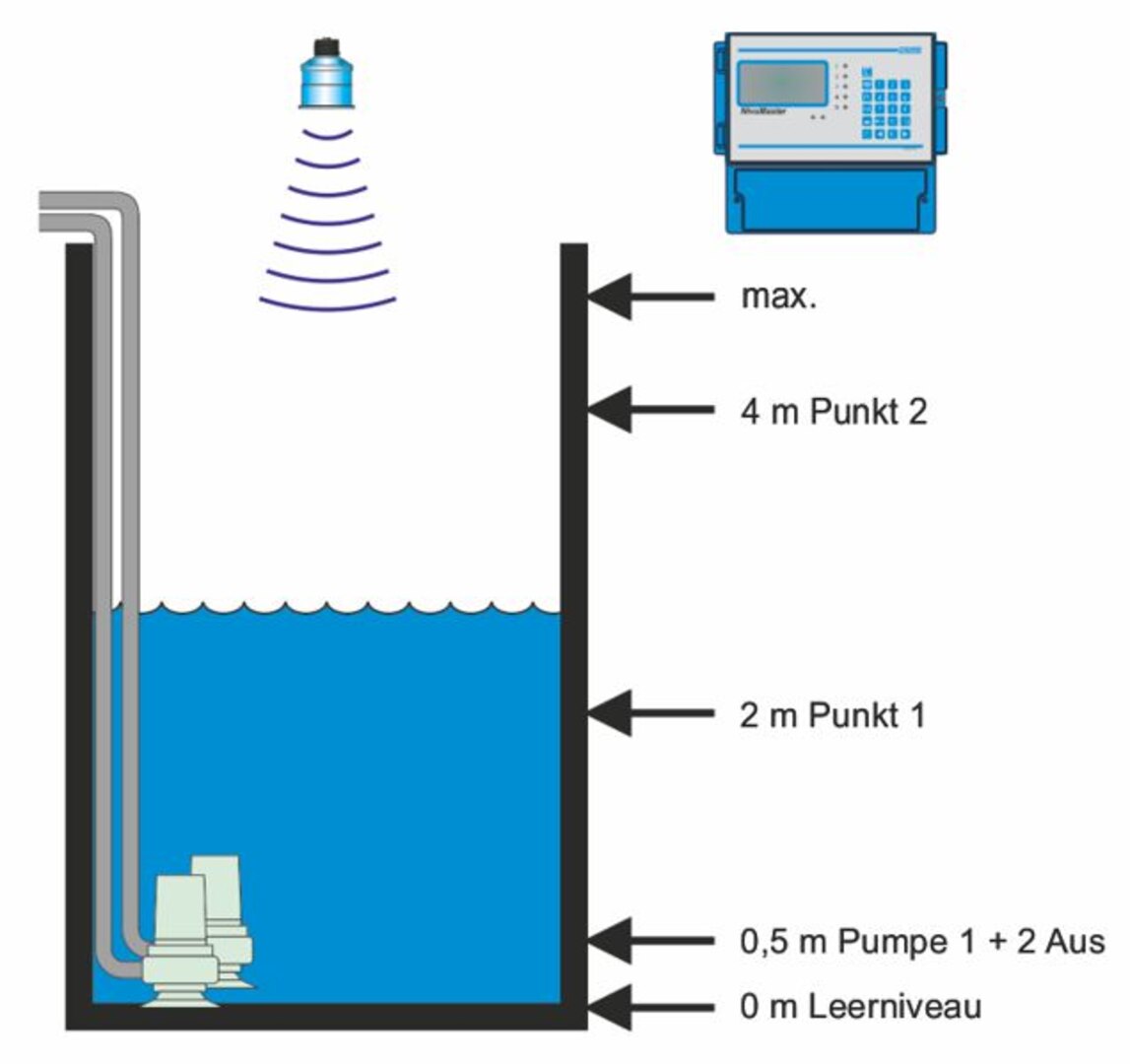

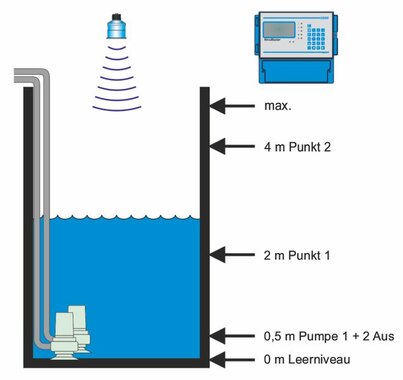

- Einschaltpunkte bei 2 m und 4 m Füllstand
- Meldung maximaler Füllstand
- Trockenlaufschutz
- Übertragung des Füllstandes an das Leitsystem
Lösung
- Es wurde eine Ultraschallmessung vom Typ NivuMaster Ultra eingesetzt. Der implementierte variable Pumpenmodus bietet eine Vielzahl von Möglichkeiten; u.a. auch den vom Kunden gewünschten Vertauschungs- und Staffelbetrieb.
- Störende Einbauten seitlich des Schallkegels wie Leitern, Steigeisen, Kabel, Rohre, Pumpen und sonstige Einbauten werden einfach über die geräteinterne Störkantenausblendung abgedeckt.
Vorteile
- Berührungslos
- Messen und Steuern in einem Gerät
- Keine SPS notwendig
