Durchflussmessung großer Sammelkanal
Kanalnetze - Pumpstationen & Hebewerke
Applikation
- Rohr DN 200 aus Guss
- Vollfüllung
- Altbestand (Leitungszustand unbekannt) ohne Möglichkeit des Eingriffs in das montierte Rohrsystem
Aufgabenstellung
- Überwachung des Durchflusses einer Förderpumpe zur Erkennung von Verstopfungen und Trockenlauf
- Tendenzüberwachung der Fördermenge zur Verschleißerkennung
- Optimierung der Reparatur- und Wartungsintervalle
- Keine hohe Genauigkeitsanforderung (Fehler größer 10% zulässig)
- Gute Reproduzierbarkeit
Lösung

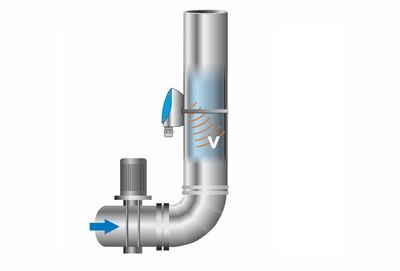

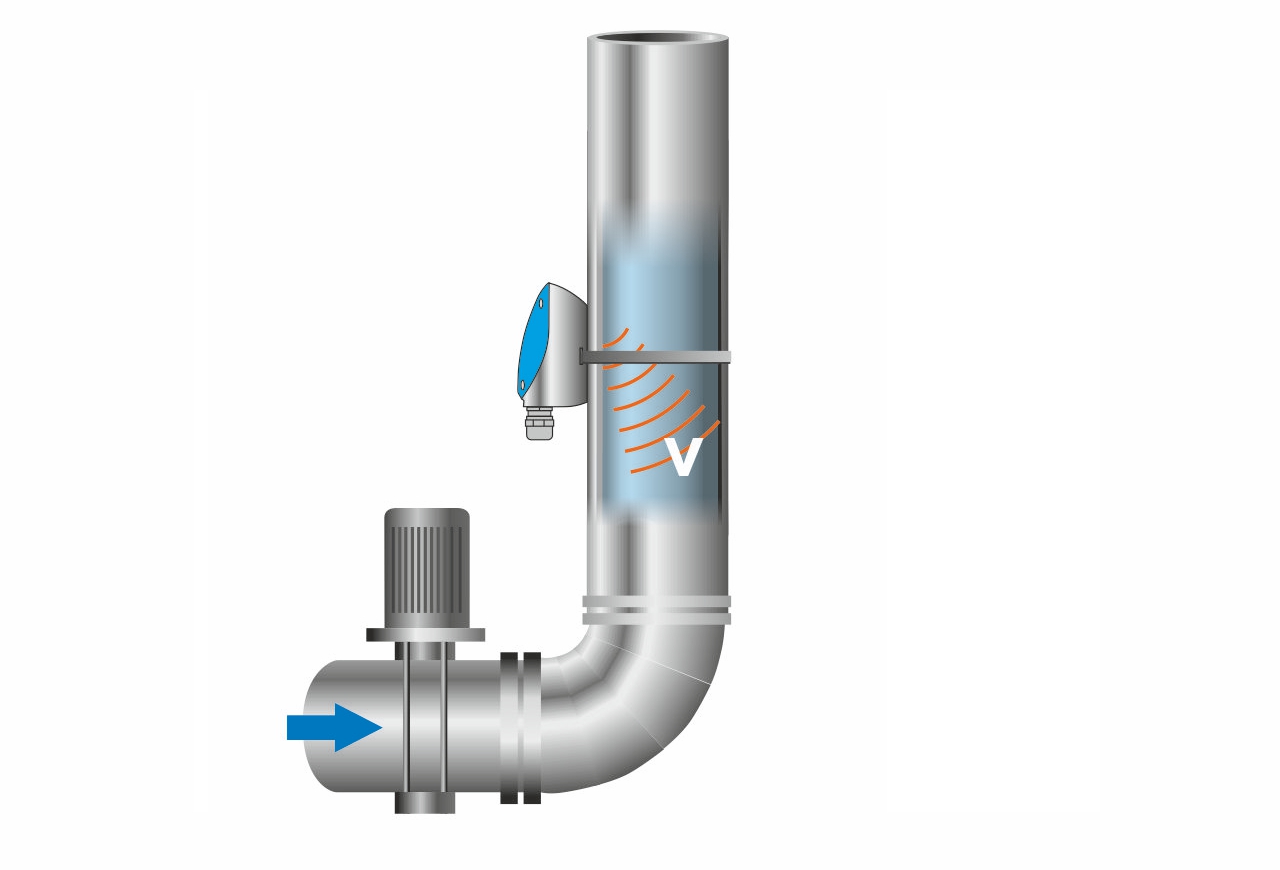

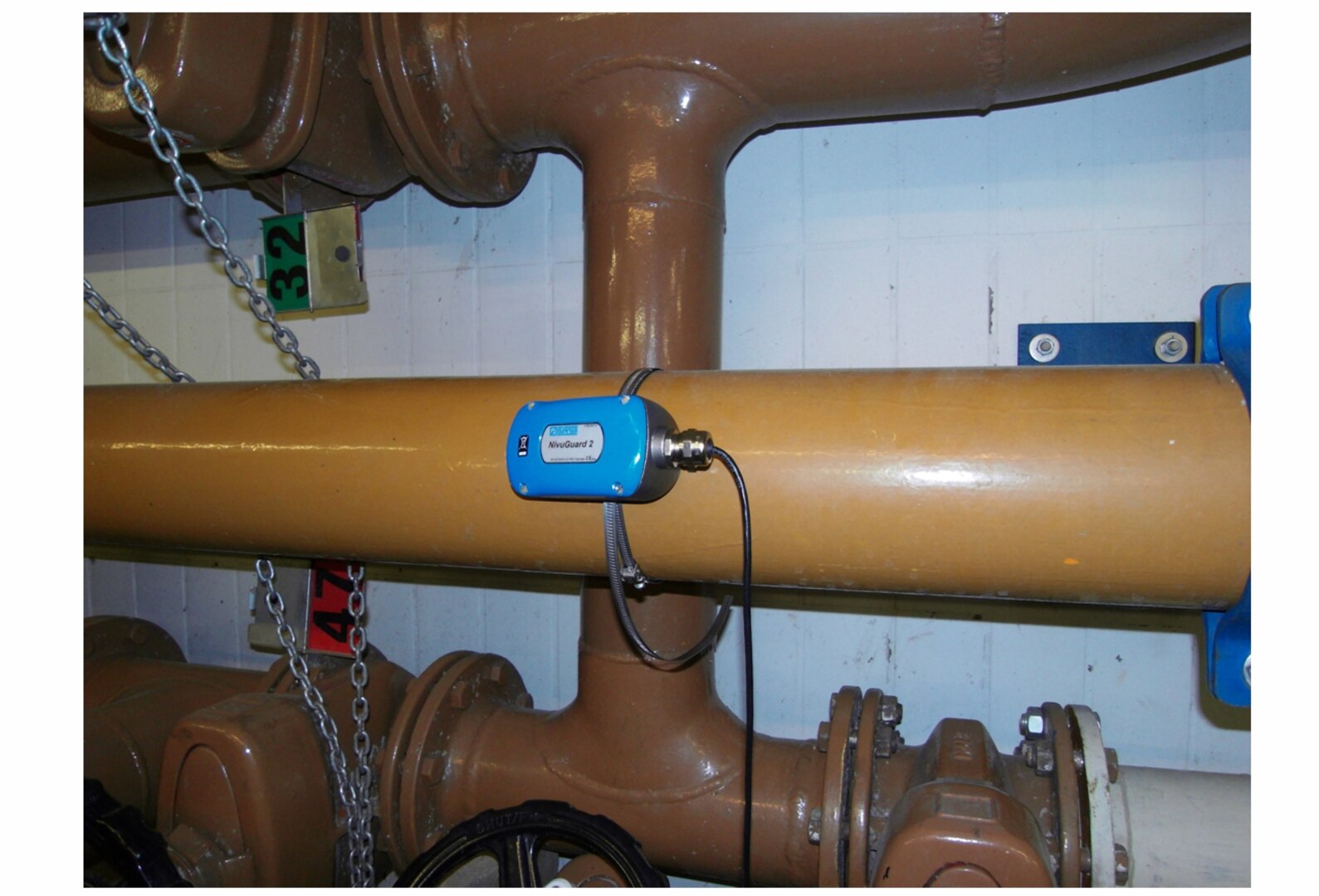

- Es wurde der aufschnallbare (Clamp-On) Dopplersensor Typ NivuGuard 2 verwendet.
- Der Sensor liefert ein durchflussproportionales 4-20 mA-Signal sowie ein digitales Störmeldesignal direkt an die vor Ort installierte Fernwirkunterstation.
Vorteile
- Direkter Anschluss an die vor Ort vorhandene SPS (kein Messumformer erforderlich)
- Kein Eingriff in die alte Rohrleitung erforderlich
