Applikation

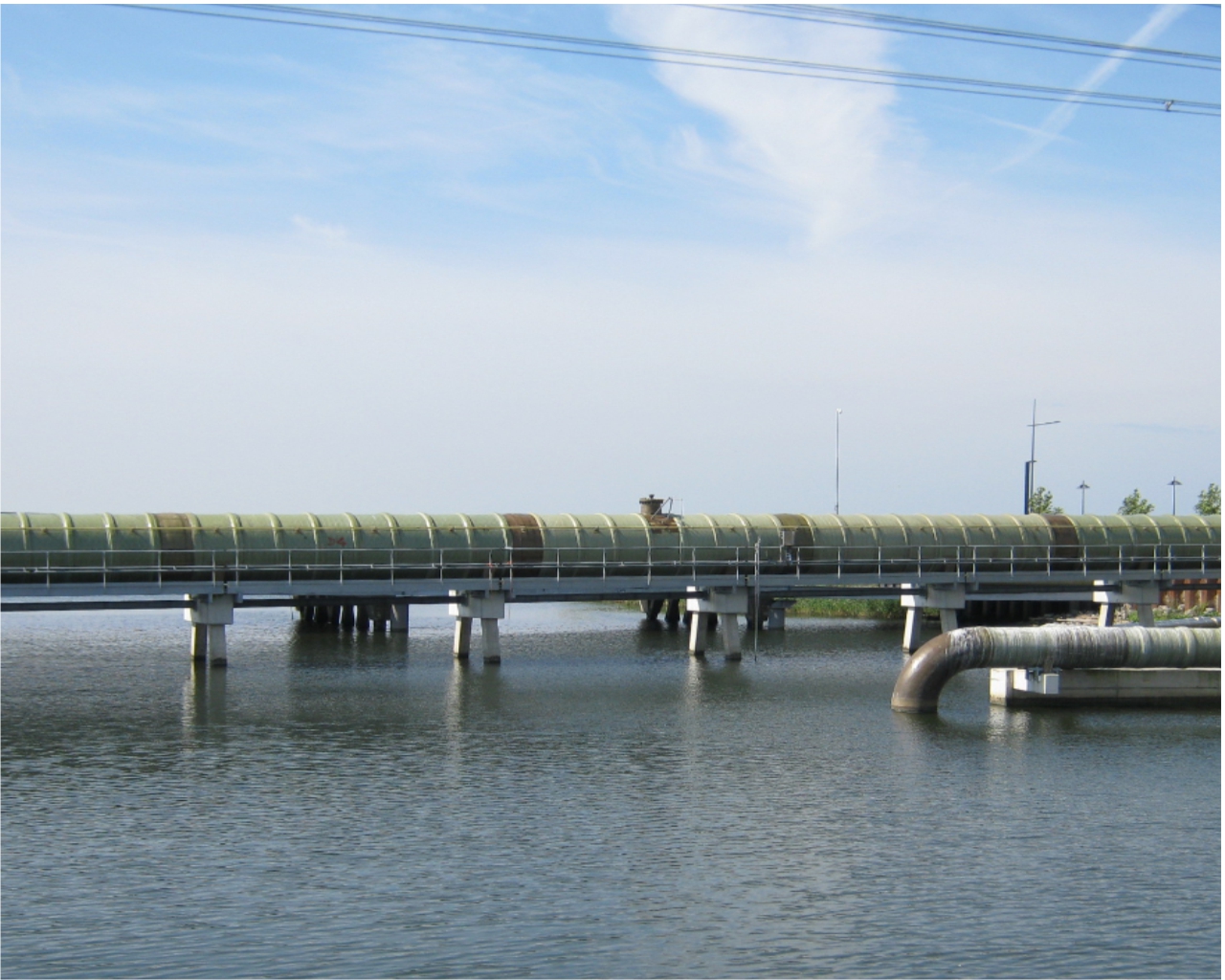

• Rohr DN 2400 aus gewickeltem GFK
• Teilfüllung
• Kühlwasser (Meerwasser) mit maximaler  Menge von 60,00 m³/h vom Kraftwer

Aufgabenstellung

• Genaue Erfassung des Durchflusses bei Fließgeschwindigkeiten bis 6 m/s
• Kunststoffrohr darf nicht angebohrt werden

Lösung

• Es kam ein stationärer Durchflussmessum-former vom Typ NivuFlow 750 im Wandaufbau-gehäuse zum Einsatz. Dazu wurde ein leistungsstarker Fließgeschwindigkeitssensor vom Typ CS2 ausgewählt, welcher nach dem Messprinzip der Ultraschall-Kreuzkorrelation arbeitet.

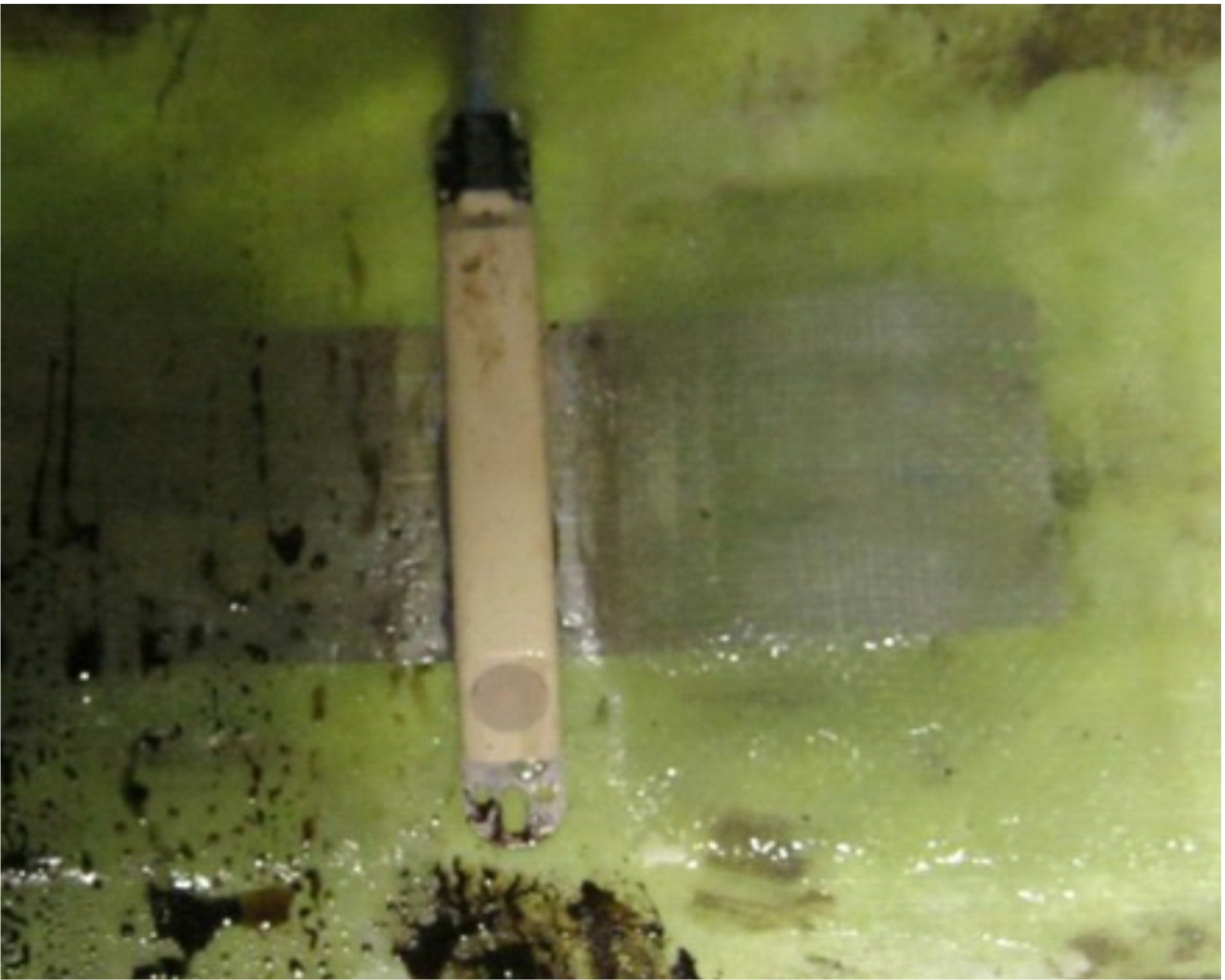

• Der Sensor wurde mit einem Montageblech und einem speziellen Kunstharzkleber auf dem Gerinneboden befestigt.
• Als redundante Höhenerfassung wurde zusätz-lich eine externe Füllstandsmessung mittels Ultraschall vom Typ NivuMaster L2 und Sensor P10 installiert.
