Durchflussmessung Grubenwasser
Industrieanwendungen - Tagebau
Applikation
- Erfassung der Wassertrübung der Braunkohletagebauentwässerung
- Alarmierung bei Grenzwertüberschreitung
- Ausgabe des Trübungswertes an das Leitsystem
Aufgabenstellung
- Kontinuierliche Mengenmessung zur kontrollpflichtigen hydraulischen Auslastung der Anlage
- Keine Beeinflussung der Messeinrichtung durch den im Wasser enthaltenen Eisenocker
- Redundante Ausführung der Wasserstandsmessung
Lösung
- Die geplante kostenintensive Venturilösung wurde durch das preiswertere und genauere Messsystem NivuFlow 750 ersetzt.

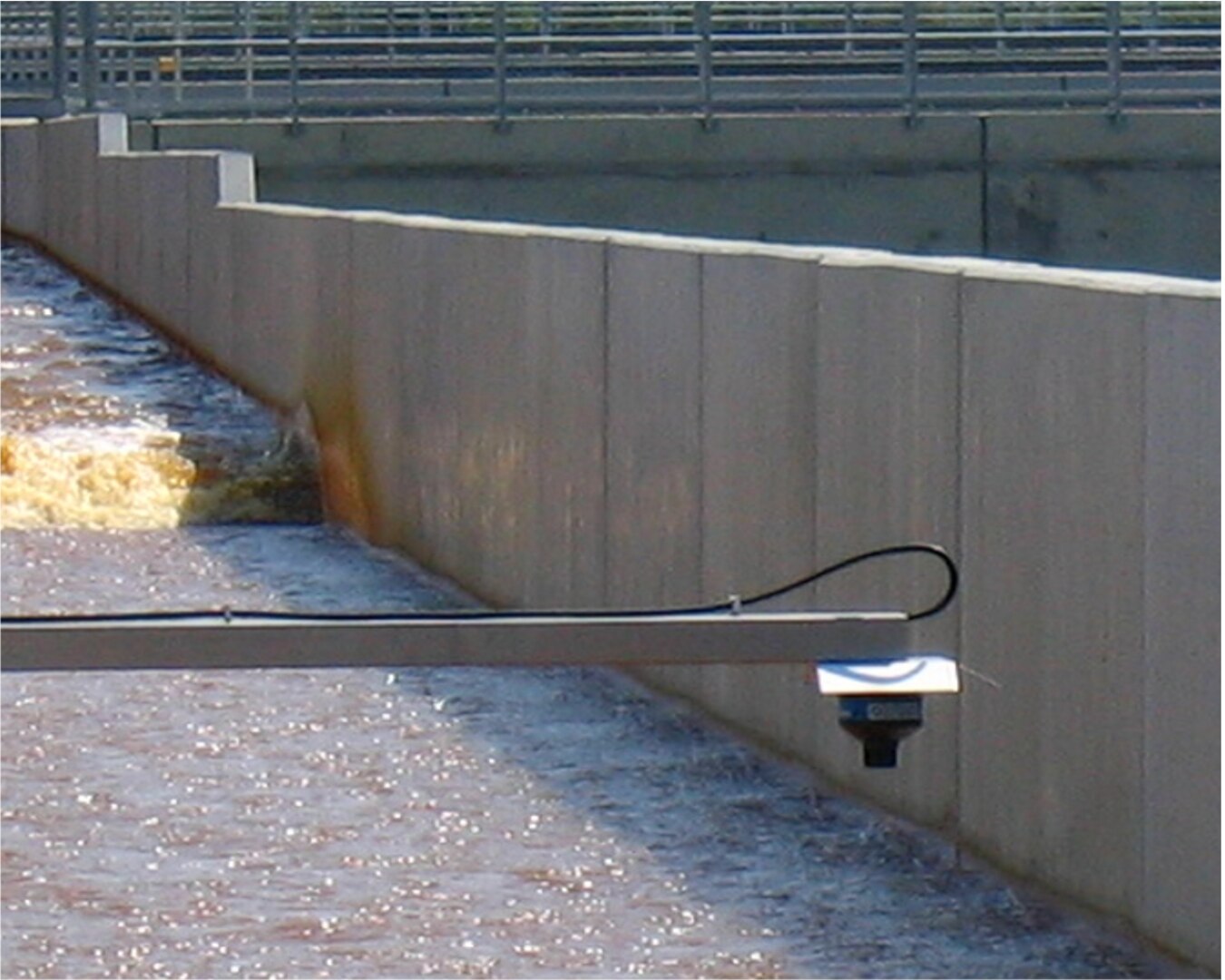

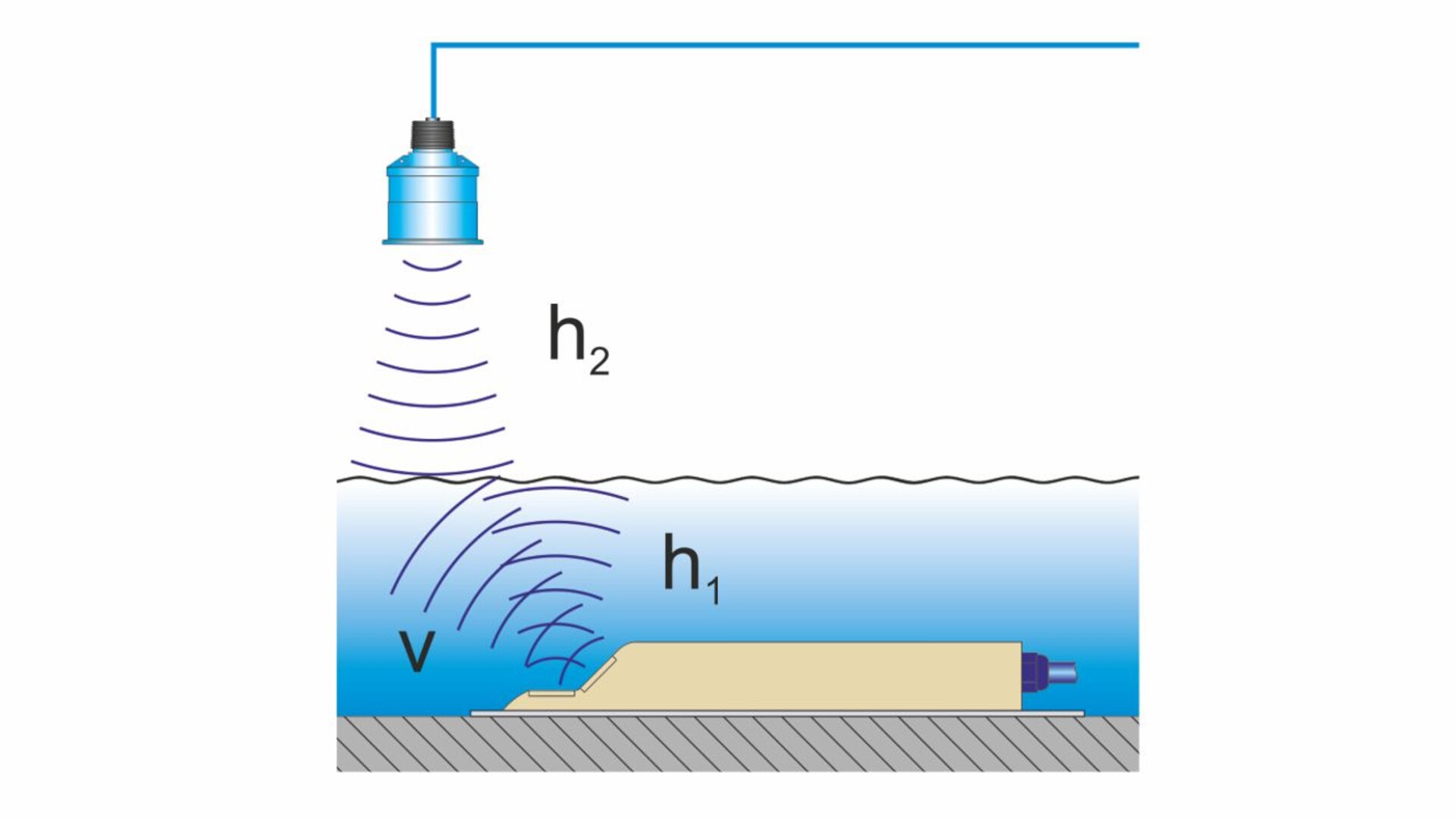

- Zur redundanten Absicherung wurde die Applikation neben der Fließgeschwindigkeits-messung mit 2 unterschiedlichen Niveau-messungen ausgerüstet. Es kamen ein Luft- sowie ein Wasserultraschallsensor zum Einsatz.
Vorteile
- Höhere Messgenauigkeit und Messdynamik als die geplante Venturimessung
- Höhere Fließgeschwindigkeiten und weniger Sedimentbildung als bei Venturimessungen mit Rückstau
- Reduzierung der Baukosten um ca. 60 %
