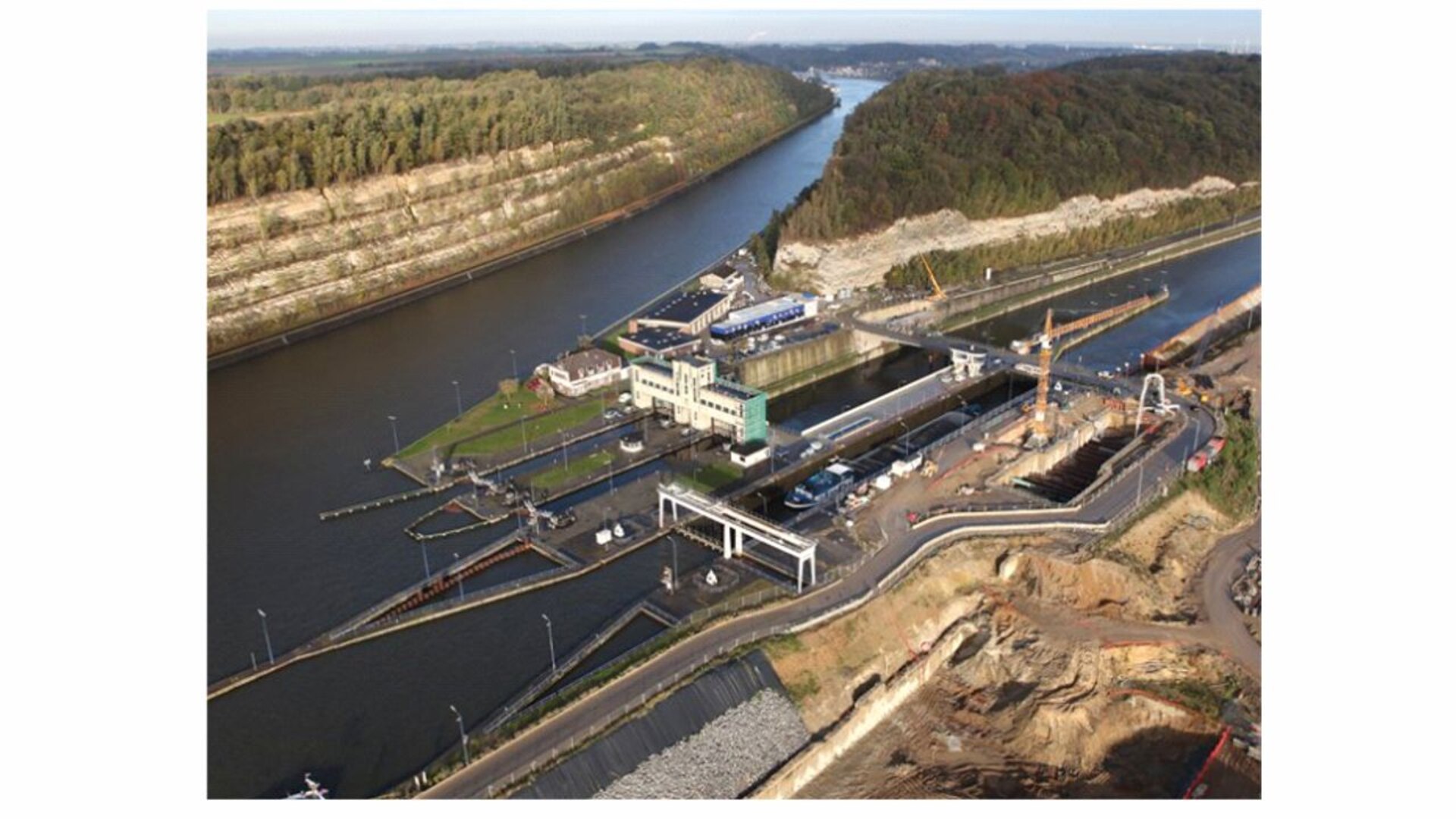

Durchflussmessung Schleuse
Fließgewässer - Sonderbauwerke
Applikation
- Rechteckkanal 5 x 5 m
- Teilfüllung
- Betonauskleidung
- Durchfluss in beide Richtungen möglich
Aufgabenstellung
- Messung der Befüllungs- und Entleerungsmengen im Technikkanal zur den Schleusenkammern
- Hohe Genauigkeit zur Erstellung der Wasserbilanz des Kanalsystems erforderlich
- Bewährtes, betriebssicheres und wartungsarmes Messsystem
Lösung
- Es kam das bidirektional arbeitende Durchfluss-messsystem NivuFlow NF650 zum Einsatz.

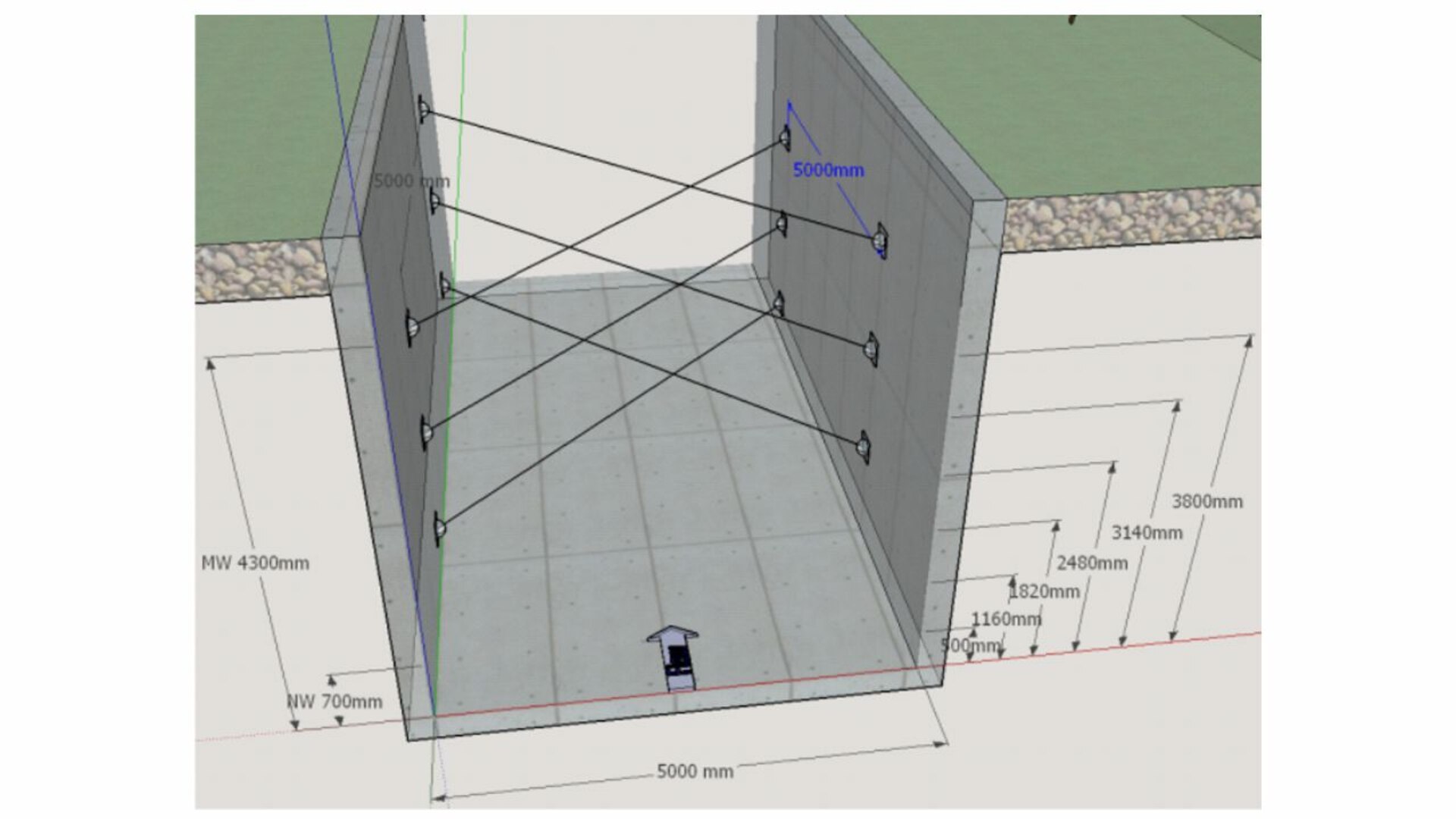

- 3 Messebenen mit je 2 gekreuzten Pfaden sowie die Anordnung der eingesetzten Hemisphäre-sensoren und Auswertung der einzelnen Geschwindigkeitspfade gemäß DIN EN ISO 748 gewährleisten eine hohe Messgenauigkeit.
Vorteile
- Betriebssichere und zuverlässige Messung mit hoher Genauigkeit
- Behördenakzeptanz durch Zugrundelegung internationaler Normen in Messwerterfassung und -auswertung
