Deutschland
Sickerwassermessung Talsperre
Fließgewässer - Hochwasserschutz
Applikation

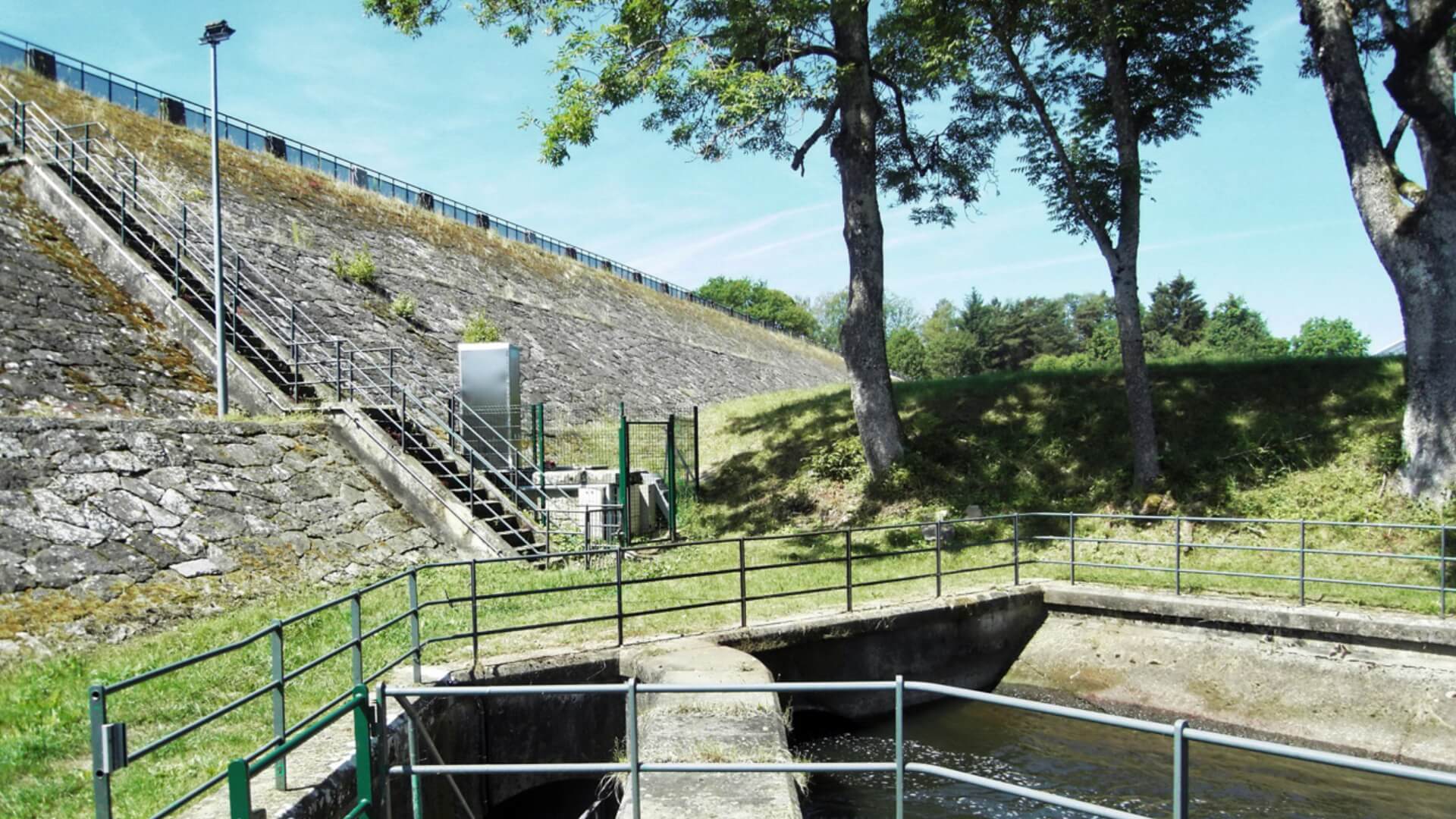

- 130 Jahre alte Staumauer, ca. 500 Meter lang in Bruchstein mit Lehmkern

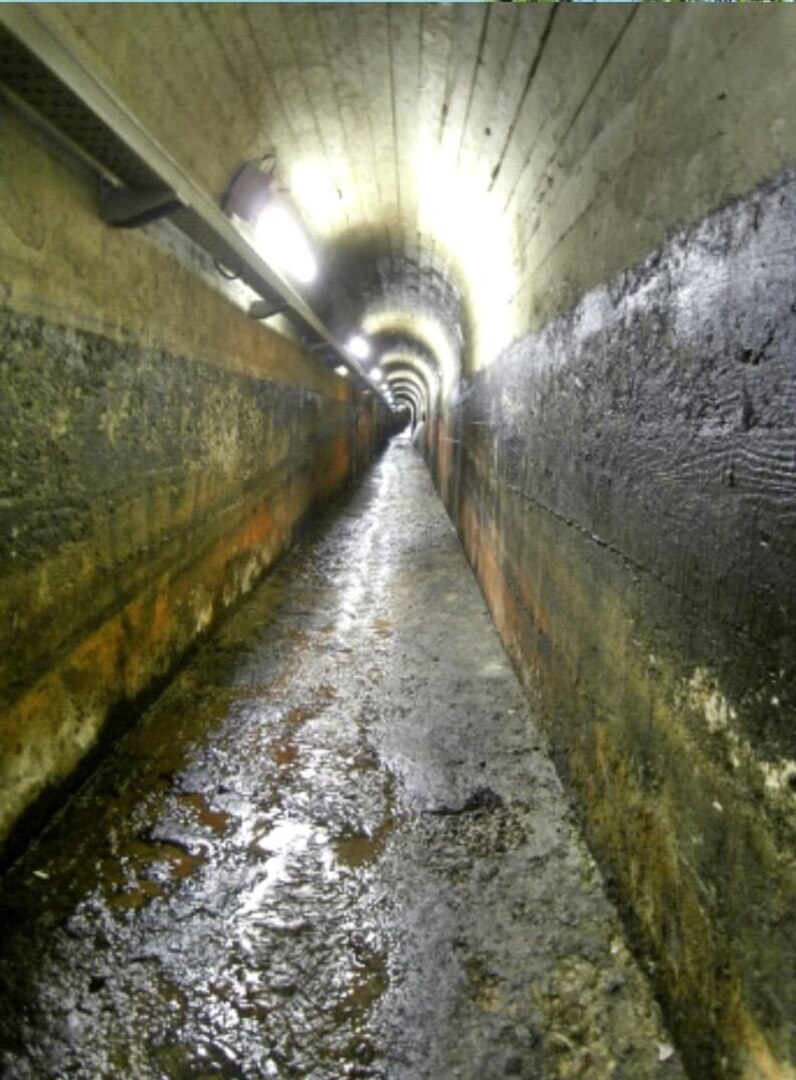

- Galerie zur Kontrolle in Sickerwasser-fassung im Inneren der Staumauer
- Sickerwässer im ml/s bis l/s-Bereich
- Sickerwassermengen werden zur Zeit 1x pro Woche aufwändig bei Befahrung von Hand ermittelt
Aufgabenstellung
- Erfassung von Sickerwässern geringer Menge im Inneren einer Staudammgalerie zur kontinuierlichen Überwachung und Frühwarnung vor Dammbruch bei zunehmenden Sickermengen
- Installation der Sensorik im Staumauerinneren mit 100% Luftfeuchtigkeit
- Kontinuierliche Auswertung der Durchflussmengen und Überwachung außerhalb des Staubereiches im ca. 1000 Meter entfernten Schaltschrank
Lösung
- Es kam das Durchflussmesssystem Typ NivuFlow 750 zum Einsatz.

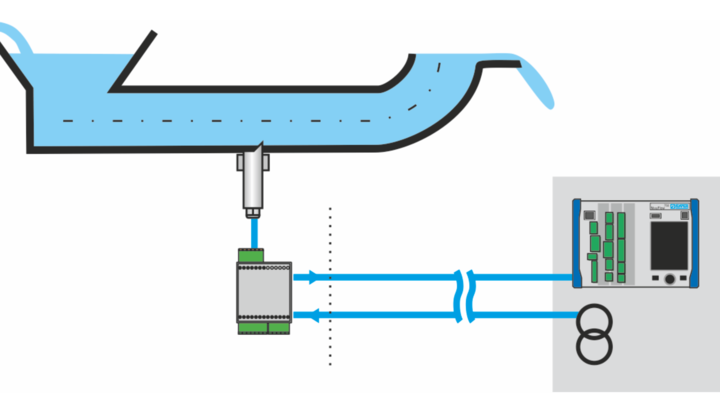

- Die geringen Mengen wurden zusammen-gefasst und in einem Rohr DN 100 zwangsge-dükert. Ein Kreuzkorrelations-Rohrsensor erfasst mm-genau die sehr geringe Fließgeschwindigkeit im vollgefüllten Rohr.
- Ein Vor Ort wasserdicht installierter MPX-Vorver-stärker überträgt die Fließgeschwindigkeitssig-nale bis zum 1000 m entfernten Messumformer.
Vorteile
- Sichere Übertragung der Messsignale zum 1000 m entfernten Messumformer
- Permanente Überwachung des alten Bauwerkes und Gewährleistung der Sicherheit der dahinter lebenden Bevölkerung
