Applikation

• Betonierter Durchlass 6 x 3,5 m (B x H)
• Teilfüllung

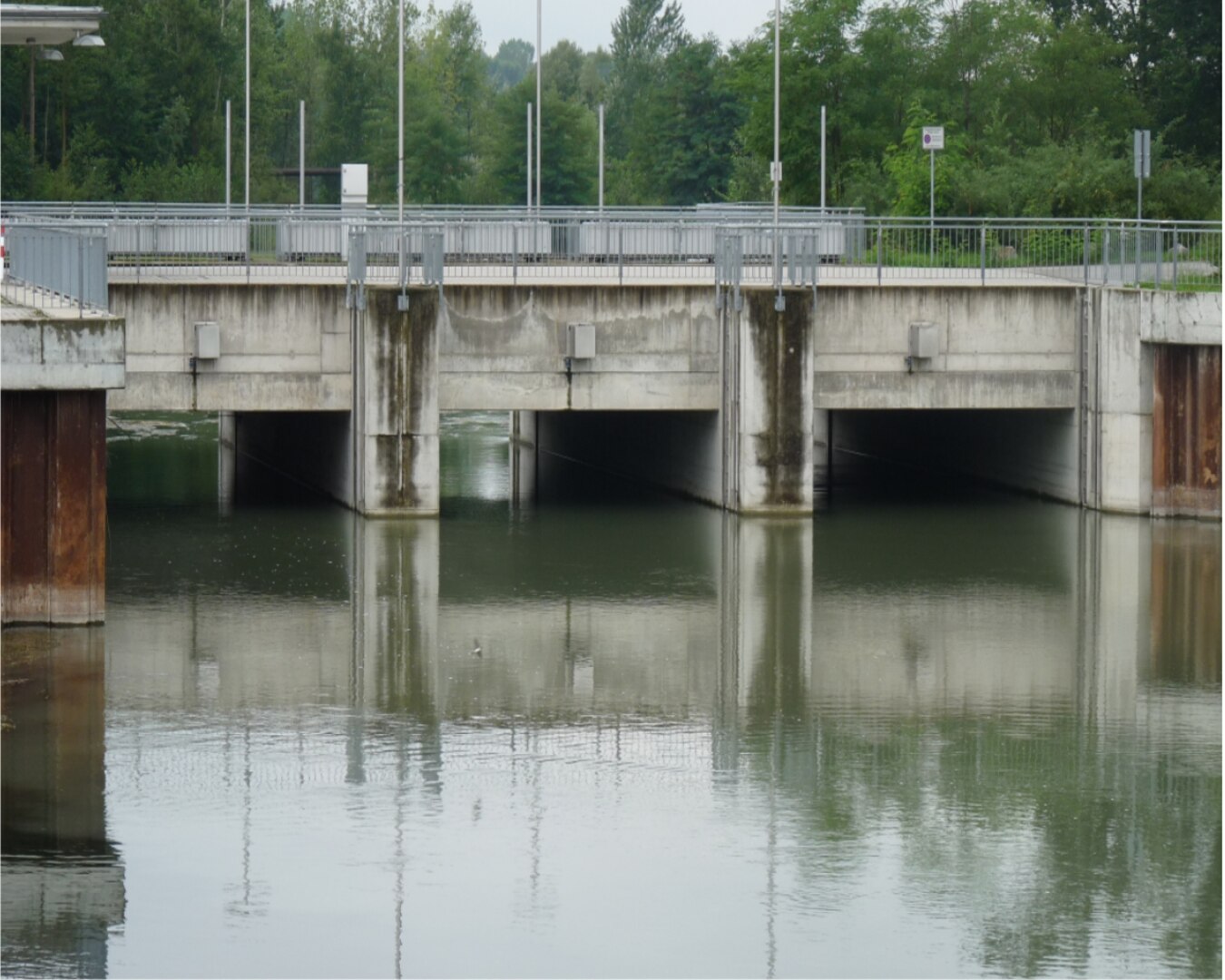

• 3 parallele Durchlässe
• Sehr hohe Messdynamik mit Durchflussmengen bis zu 82 000 l/s

Aufgabenstellung

• Erfassung der Durchflussmengen des Hochwasserpolders eines großen europäischen Flusses
• Steuerung der Auslastung des Stauraumvolumens (12 000 000 m³ auf 580 ha Überflutungsfläche) zur Verminderung von Hochwasserschäden
• Versandungsunempfindliche und wartungsfreie Messung mit hoher Messdynamik

Lösung

• Es kamen 3 Durchflussmesssysteme vom Typ NF 750 M3 mit je 3 Fließgeschwindigkeitssensoren zum Einsatz.
• Zur Erzielung einer maximalen Messgenauigkeit erfolgte die Anordnung der Sensoren nach einem kalibrierten hydraulischen Modell

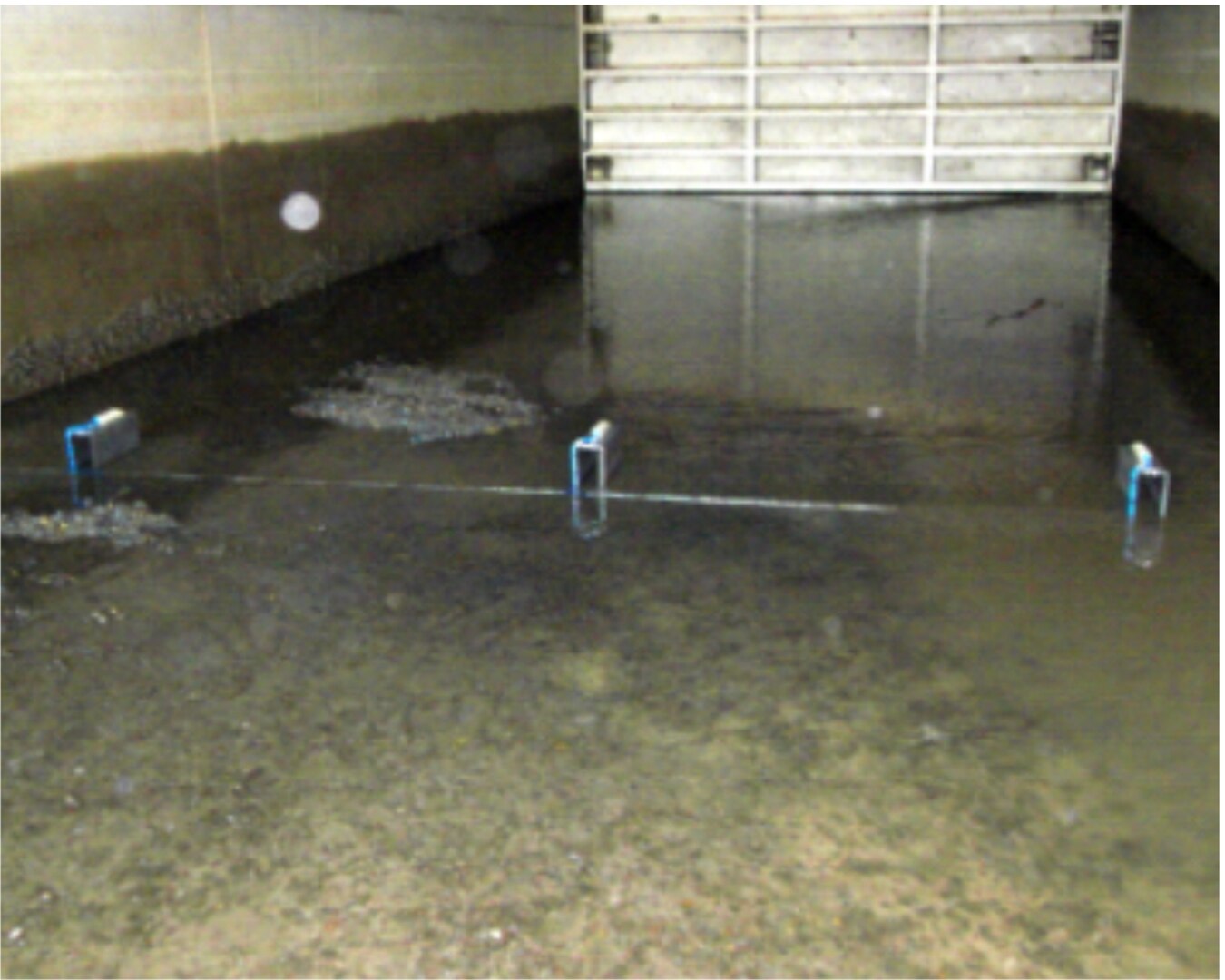

• Zur Verhinderung der Versandung der Sensoren durch Flusssedimente erfolgte eine erhöhte Montage auf Profilen
