Applikation

• Stahlrohrleitung DN 500
• Vollfüllung
• Grundwasser ohne Verschmutzungen
• Durch kurze Beruhigungsstrecke dauerüberstaute Messtechnik

Aufgabenstellung

• Erfassung der abgepumpten Mengen im tiefliegenden Schutzdeichgebiet eines großen deutschen Flusses
• Hohe Genauigkeit der Messung trotz geringer Beruhigungsstrecke

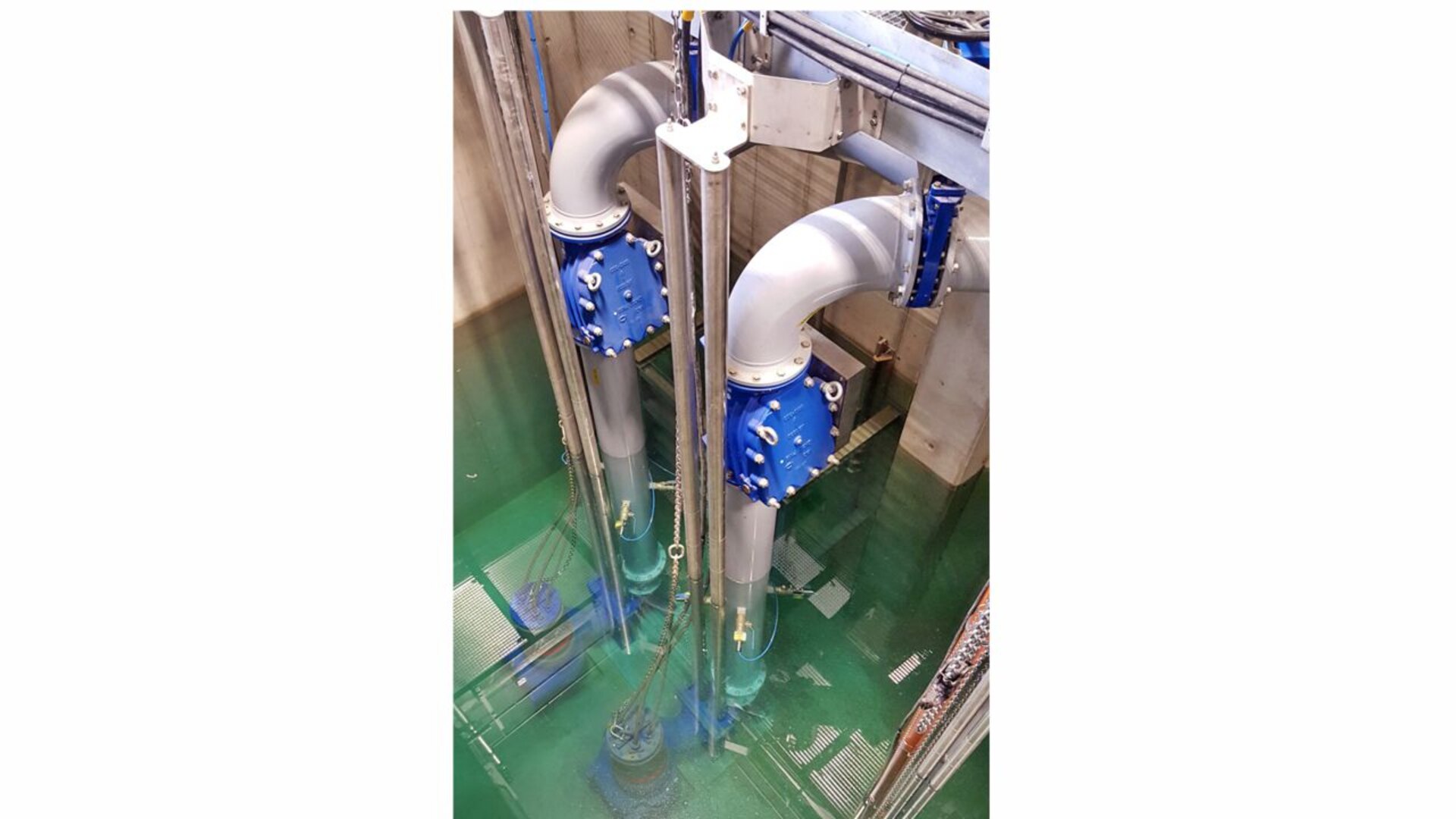

• Getauchte Pumpen und dauerhaft überflutete Messstrecke erfordern IP 68 der verwendeten Sensoren
• Wegen Unzugänglichkeit der Messstelle wartungsfreies Messsystem erforderlich

Lösung

• Auf Grund fehlender Reflektionsteilchen im Medium wurde als Messprinzip die Ultraschall-Laufzeit-Messung gewählt und der  NivuFlow 600 Messumformer eingesetzt.

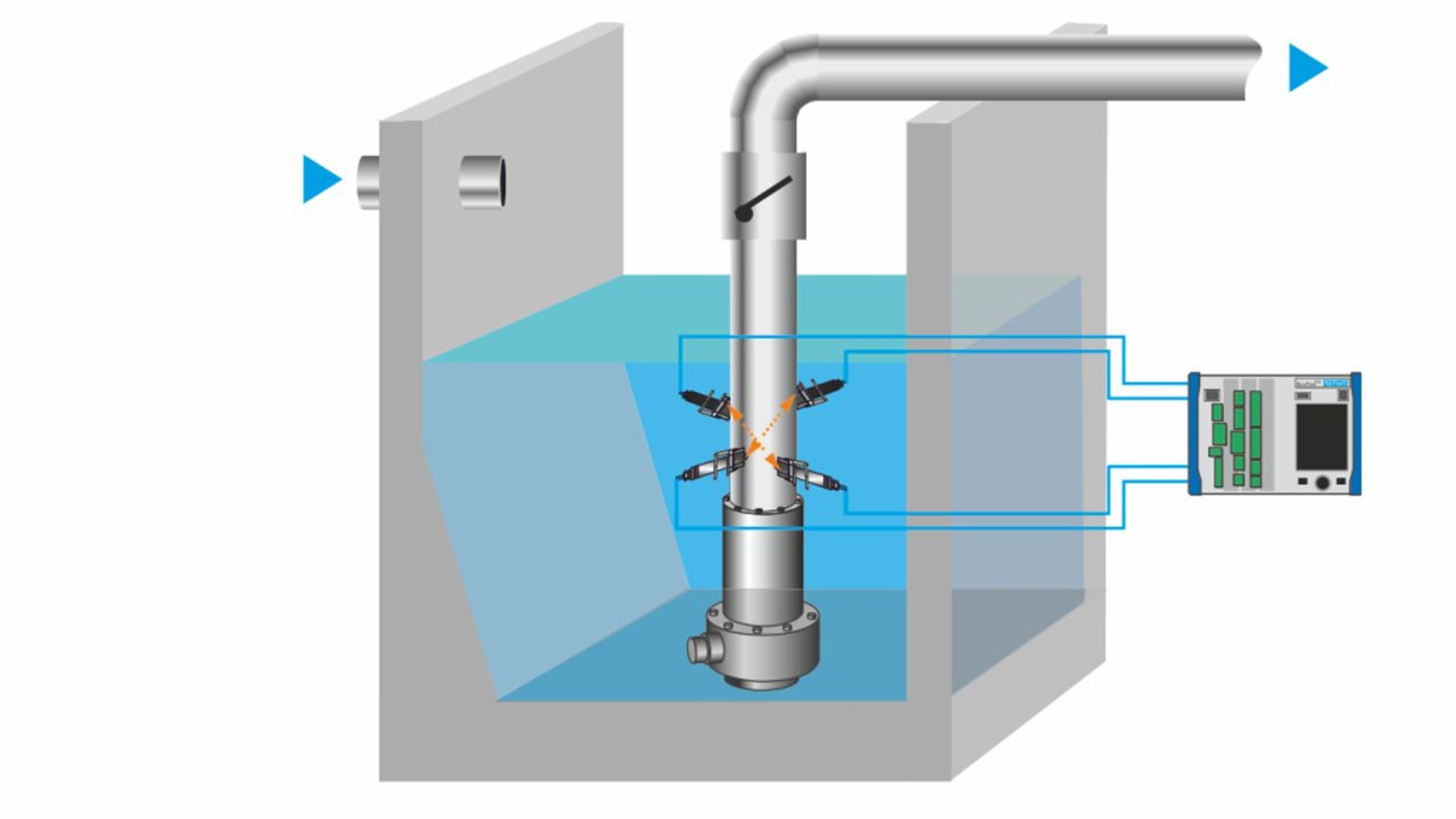

• Für eine hohe Messgenauigkeit wurde zur Kompensation des Drall nach den Pumpen eine gekreuzte 2-Pfad-Messung mit 4 Sensoren montiert.
• Die Geschwindigkeitssensoren wurden zur Wartungsfreiheit über eingeschweißte Stutzen und Klemmelemente direkt in das Innere der Druckleitung eingebaut.
