Durchflussmessung im Wasserreservoir
Fließgewässer - Be- & Entwässerungssysteme
Applikation
- Sonderprofil, ca. 2,5 x 2,0 m (H x B)
- Teilfüllung
- Kanal aus Naturstein und Beton
- Hohe Durchflussdynamik
Aufgabenstellung

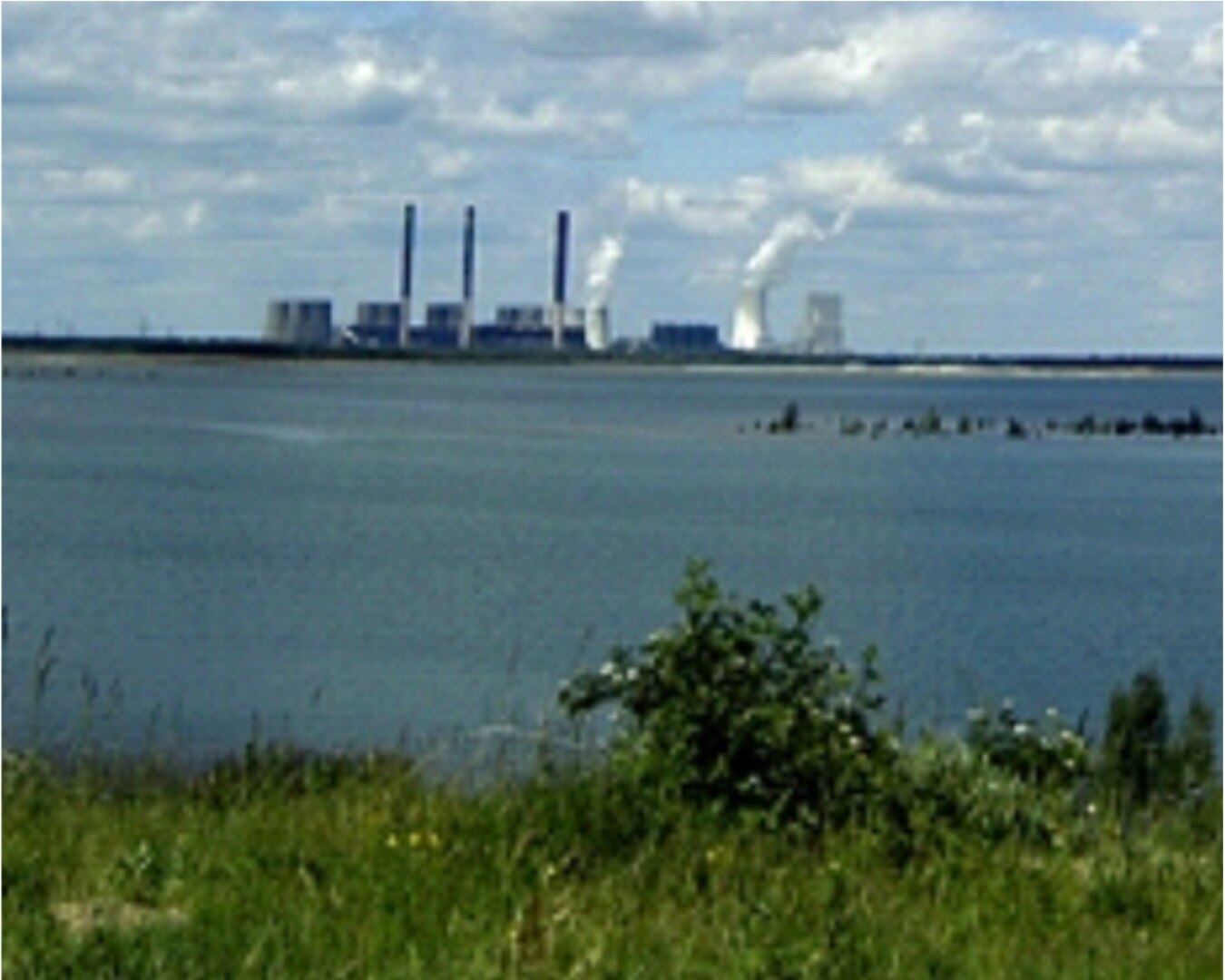

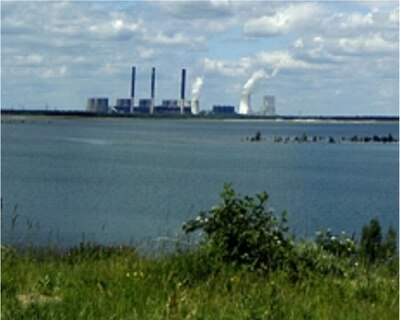

- Messtechnische Erfassung des Zulaufes eines Speichersees zur Mengenregulierung und Wasser-bewirtschaftung des Speichersees
- Sichere Gewährleistung einer hohen Durchflussdynamik der Messtechnik von Kleinzuflüssen bis zu einem Maximalzufluss von 2000 l/s
Lösung

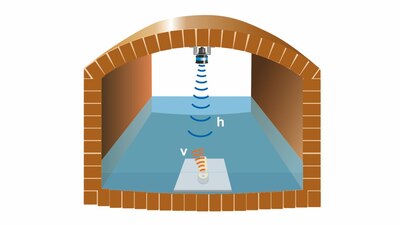

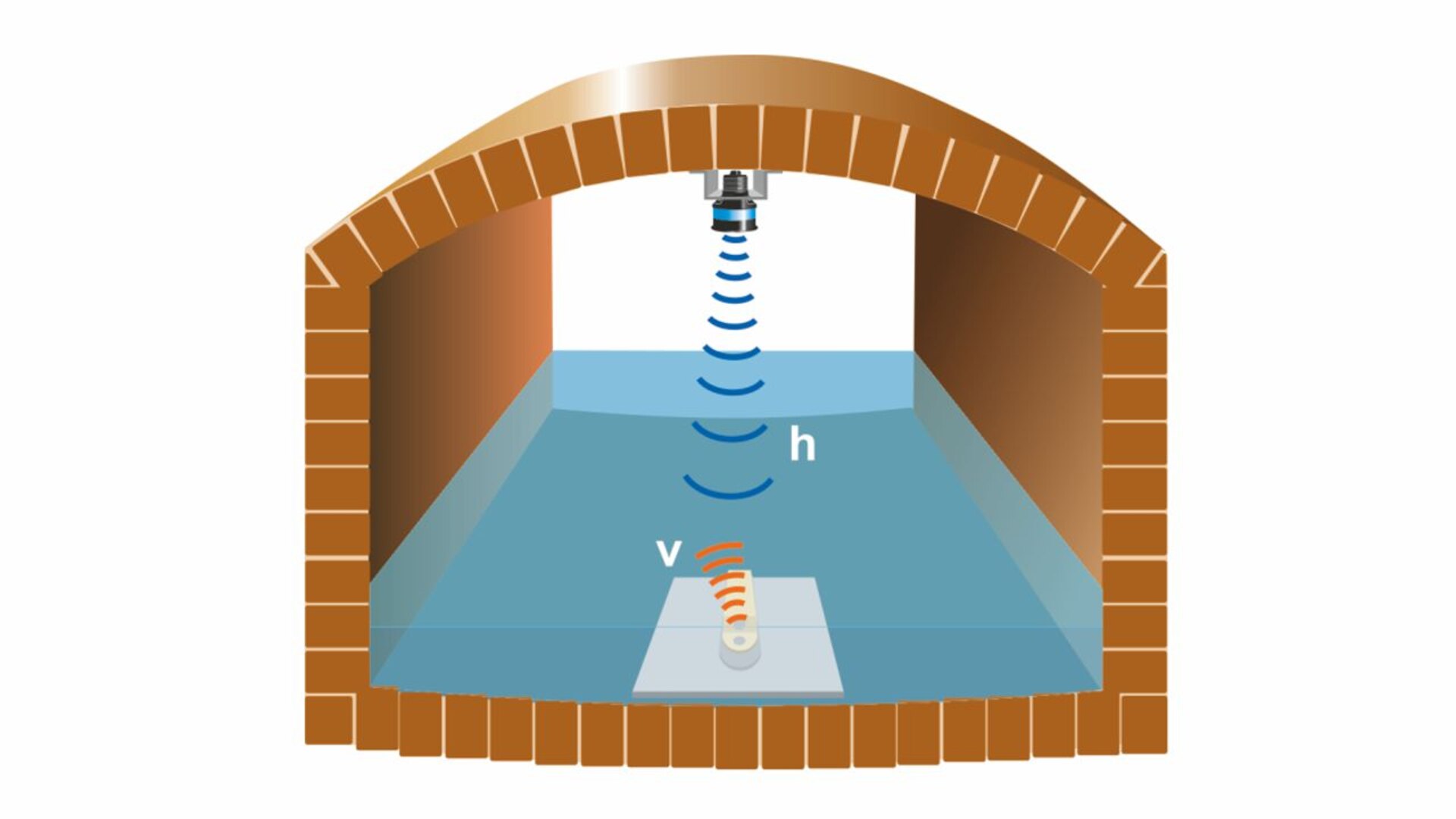

- Es wurde eine Durchflussmessung vom Typ NivuFlow 750 eingesetzt. Für die Niveauerfas-sung wurde ein separater 2-Leiter-Ultraschallsensor eingesetzt.
- Um der Verlegung des Fließgeschwindigkeits-sensors entgegenzuwirken und Wirbelbildungen auf dem Gerinnegrund zu unterbinden erfolgte die Installation des Sensors auf einer Edelstahlplatte.
Vorteile
- Einfache Programmierung des Sonderprofils durch bedieneroptimierte Programmstruktur im Messumformer
- Realisierung einer hohen Messdynamik durch an die Messstelle angepasste Sensortechnik
