Füllstandssensoren

Ri-Serie Sensoren

Artikel Nr. RI

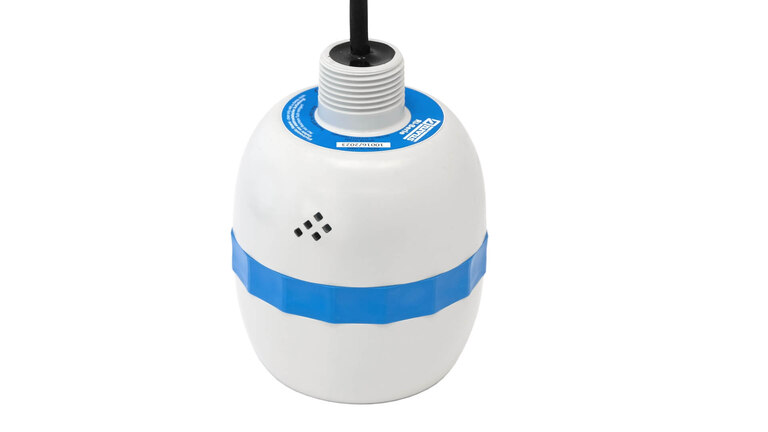

2-Leiter Radarsensoren zur Füllstandsmessung

Füllstandssensoren mittels Radar mit integriertem Messumformer zur Abstands-, Füllstands-, Leerraum- oder Volumenmessung. Mit Ex-Zulassung

Vorteile

  • Intelligenter 2-Leiter FMCW-Radar zum direkten Anschluss an nach­folgende Systeme
  • Inbetriebnahme mit Smartphone, Tablet oder PC über Webbasierte Bedienoberfläche
  • Schmaler Abstrahlwinkel von nur 6 Grad
  • LED-Statusanzeige für Installationsunterstützung sowie Funktionsmeldungen
  • ATEX-Zulassung für Zone 0/1



Zuverlässig und robust

Die 2-Leiter-Sensoren der Ri-Serie mit FMCW-Radartechnologie bieten eine genaue Überwachung von Flüssigkeiten in Standard- und kritischen Mess­anwendungen, sorgen für absolute Betriebssicherheit und minimieren die Kosten durch sehr geringe Wartungs- und Serviceaufwände. Höchste Zuver­lässigkeit bei Füllstandsmessungen unter schwierigsten Umgebungs­be­din­gungen durch sehr schmalen Abstrahl­winkel und Schutzart IP68.

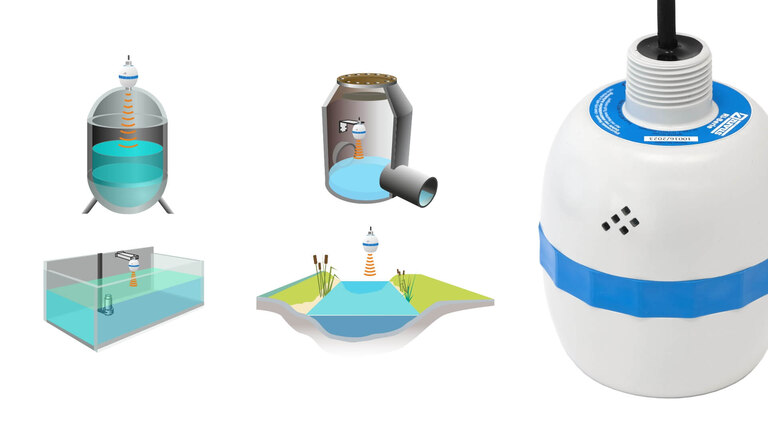

Typische Anwendungen

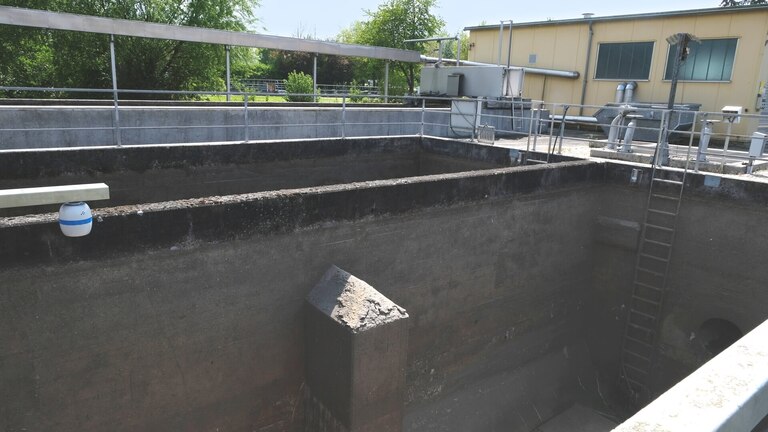

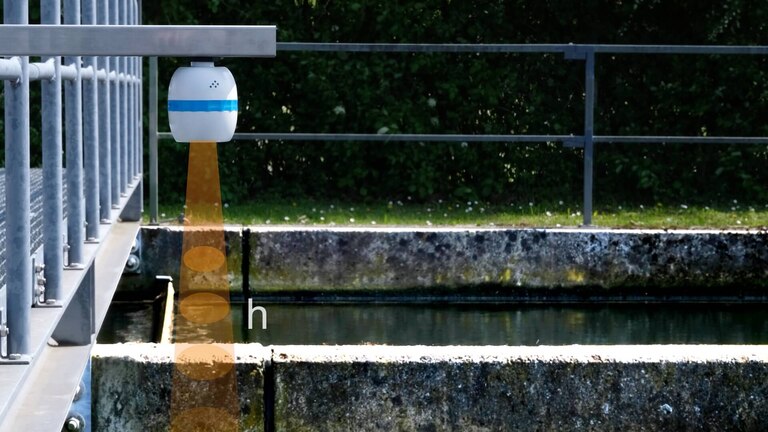

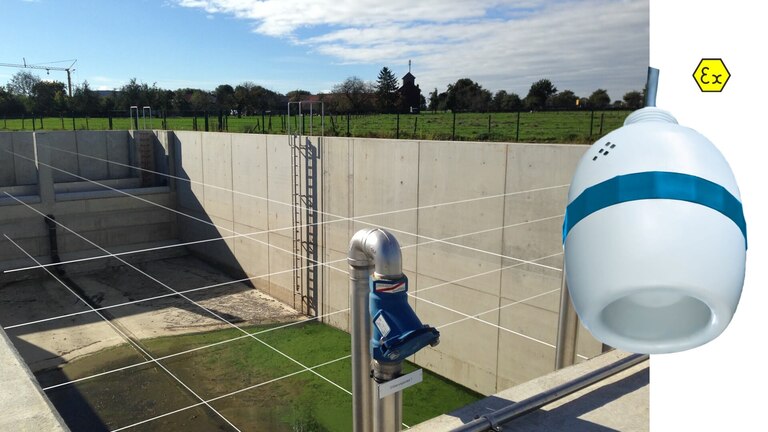

Abwasser

Regenüberlaufbecken und Kanalstauräume, Klärbecken, Pumpstationen, Rechenanlagen, Durchflussmessungen, Volumenmessungen in Behältern, Containerüberwachung, Bewässerungsanlagen


Trinkwasser

Behälterstandsmessungen, Wasseraufbereitung, Meer­wasser­entsalzungsanlagen, Pegelmessungen


Hochwasserschutz

Regenrückhaltebecken, Pegelstände mit Datenfern­übertragung, Oberflächengewässer


Energieerzeugung

Kühlwasserkreisläufe, Wasserkraftwerke


Industrie

Behälter und Becken jeglicher Art

Vorteile FMCW Radartechnologie

  • Keine Beeinflussung durch Temperaturschwankungen, Wind, Druck oder überlagerte Gase
  • Für Anwendungen mit Schaumoberfläche oder Wirbelbildung
  • Kontinuierliche Oberflächenerfassung
Kommunikation

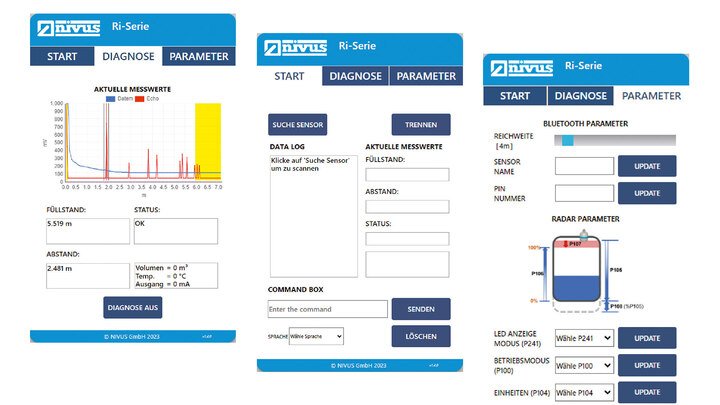

Einzigartige und sichere web-basierte App über Bluetooth

Der Ri-Sensor bietet mit einer webbasierten Bedienoberfläche eine einfache und bequeme Möglichkeit, Parameter zu ändern, Echokurven anzuzeigen und die Bluetooth-Reichweite zu ändern. Diese Web-App ist über jeden Browser auf allen Betriebs­systemen (Windows, Android oder iOS) zugänglich. Im Vergleich zu einer herkömmlichen App müssen keine Software und zugehörigen Up­dates installiert werden.

Hier geht's zur Bedienoberfläche: https://www.nivus.de/ri-app/

DTM über HART

Für die Sensoren ist auch ein HART-Geräte-DTM (Device Type Manager) verfügbar, mit welchem die Parametrierung über die herstellerübergreifende Bediensoftware PACTware möglich ist.

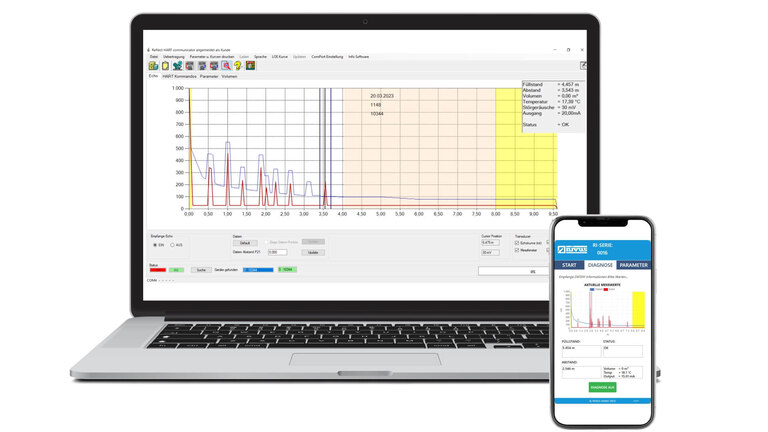

PC-Software über HART

Über eine PC-Software kann bei Be­darf eine manuelle Störechoausblen­dung vorgenommen werden. Zusätzlich können alle wichtigen Para­meter zur Messbereichsanpassung optimiert und dokumentiert werden.

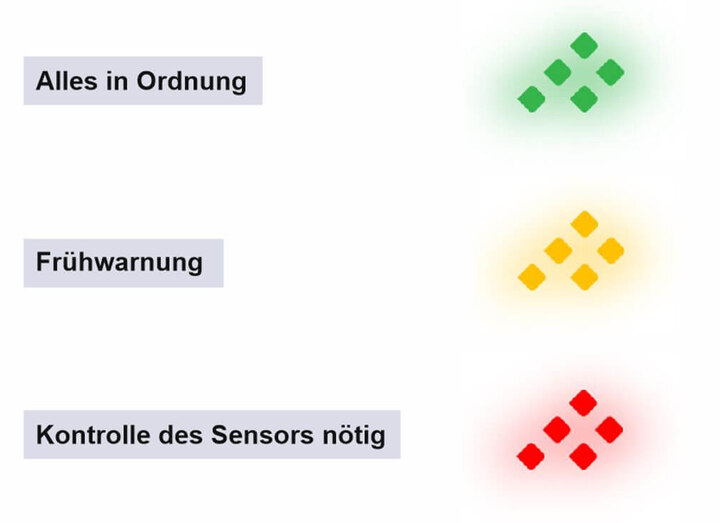

LED Anzeige

Die LEDs zeigen bei der Installation, an welcher Position der Sensor das beste Signal bekommt. Dies ermöglicht eine komfortable und einfache Installation des Sensors. Im Messbetrieb zeigen die LEDs zusätzlich, ob die Messung regulär funktioniert.

Montage

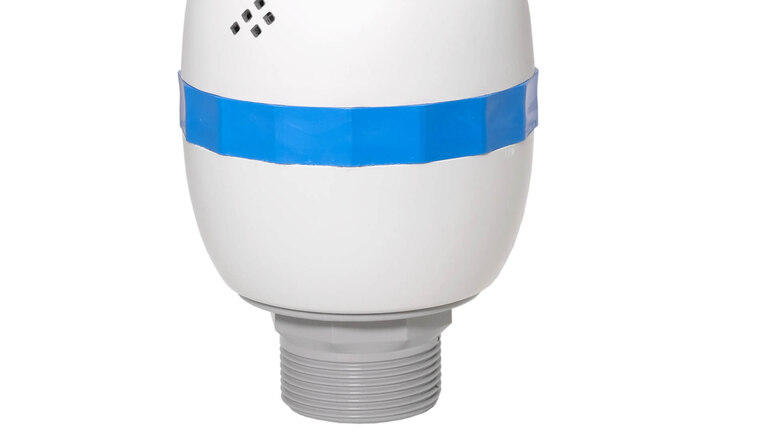

Die Montage erfolgt einfach über das Rückseitige 1" BSP/NPT/Gewinde. Die Sensoren sind optional auch mit 1" Frontgewinde aus PVDF erhältlich.

Technische Daten
Allgemein
Startzeit

Kaltstart = 10 Sekunden

Warmstart = 5 Sekunden

Stromaufnahme

3.8 − 22 mA, Auflösung 1μA, Stromaufnahme beim Hochfahren: 20 mA

Genauigkeit

2 mm

Auflösung

1 mm

Abstrahlwinkel

Messprinzip

FMCW

Messbereich

75 mm bis zu 8 m oder bis zu 20 m

Messfrequenz

V-Band (63 GHz)

Gewicht

1,5 kg

Anzeige

Vierfarbige LED-Leuchten mit Neigungssensor

Kommunikation

Bluetooth verschlüsselt mit mobiler Schnittstelle, Wireless Reichweite 4 − 40 m, Benutzerkonfigurierbar

Ausgänge

4 − 20 mA, HART mit DTM

Kabellängen

Standard: 5 m, 10 m, 20 m, 30 m, 50 m oder 100 m

Ex-Zulassung

Zonen 0, 1, 2: Ex II 1G Exia IIC T4 Ga, Tamb.= −40°C bis +80°C

Zonen 20, 21, 22 : Ex II 1D Exia IIIC T100 °C Da, Tamb.= −40°C bis +80°C

Schutzart

IP68 / NEMA 6P

Prozessanschluss

Rückseitiges Gewinde 1”-BSP/NPT

Optional: 1,5”-BSP/NPT Frontgewinde

Gehäusematerial

Valox 357U

Spannungsversorgung

12 − 28 V DC

Technische Änderungen vorbehalten.

Downloads

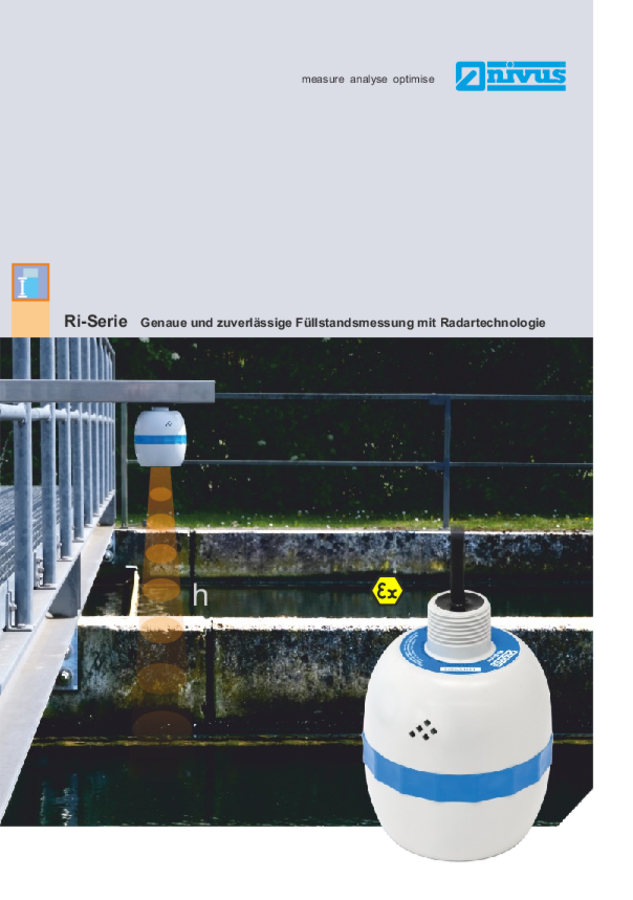

Prospekt Ri-Serie Sensor

2-leiter Füllstandssensor mir Radar-Technologie

Betriebsanleitung Ri-Serien Sensor

2-Leiter Füllstandssensor mit Radar-Technologie



RI-Series Software

Version 1.11.0



Ri-Serie Kommunikations-DTM zur Parametrierung mit PACtware

Version V1.0.7



Ausschreibungstext Ri-Serie Sensor
