Füllstandssensoren

R-Serie

Artikel Nr. NMR

Radarsensoren zur Füllstandsmessung

Radarsensor zur kontinuierlichen berührungslosen Füllstandsmessung von Flüssigkeiten, Pasten, Schlämmen und Schüttgütern

Für anspruchsvolle Anwendungen

  • Neuste FMCW-Radartechnik mit 63 GHz
  • Unempfindlich gegen Gas, Druck, Nebel oder Temperaturschwankungen
  • Kompatibel mit allen NivuMaster Varianten
  • Messung durch Kunststoffbehälter
  • Kompakt und einfach zu installieren
  • Robustes und überflutungssicheres IP68-Gehäuse
  • ATEX-Zulassung für Zone 0/1

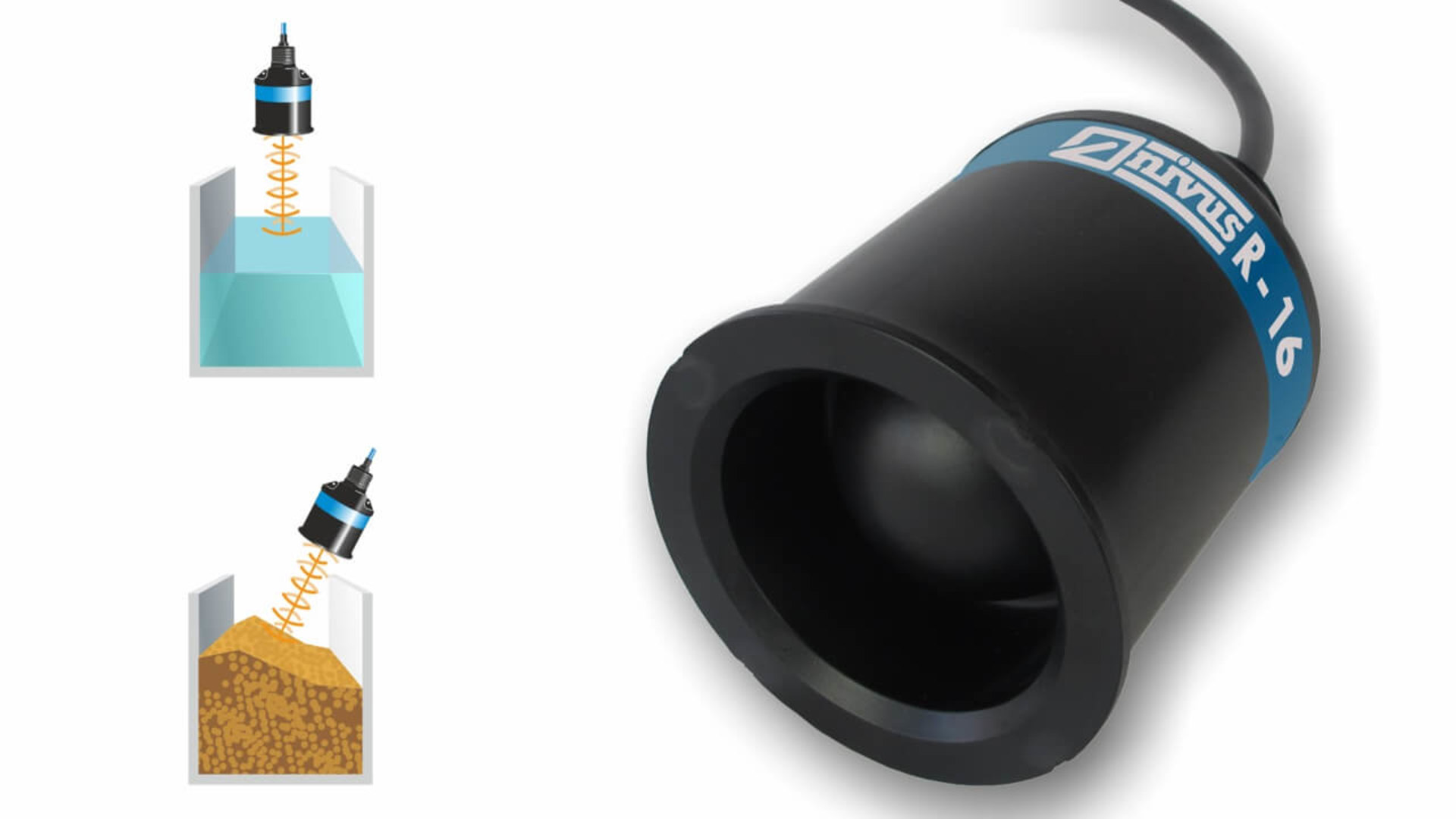

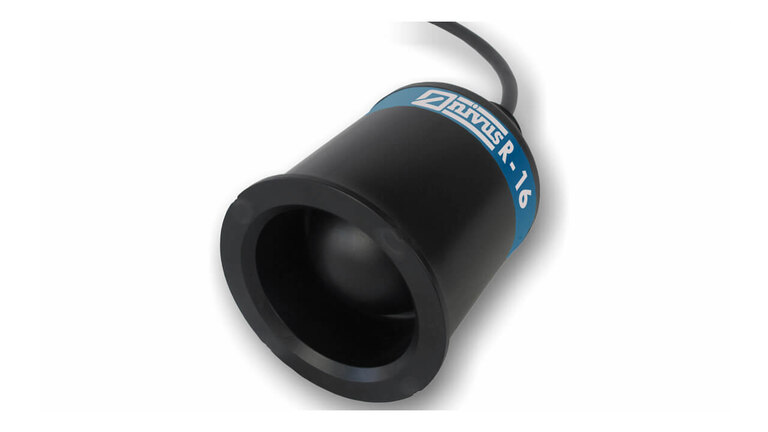

Der neue R-Sensor ist ein Radarsensor zur kontinuierlichen berührungslosen Füllstandsmessung von Flüssigkeiten, Pasten, Schlämmen und Schüttgütern.

Die Messung wird nicht durch wechseln-de Medien,Temperaturänderungen,
Gas­überlagerungen oder Dämpfe beeinträchtigt. Der Radarsensor arbeitet mit der neusten 63 GHz FMCW-Technik, die gegenüber gepulsten Radarverfah-ren mehrere Vorteile mit sich bringt:


  • Bessere Ortsauflösung
  • Größerer Dynamikbereich
  • Zuverlässigere Oberflächenerfassung

Der R-Sensor ist kompatibel mit allen NivuMaster Varianten.

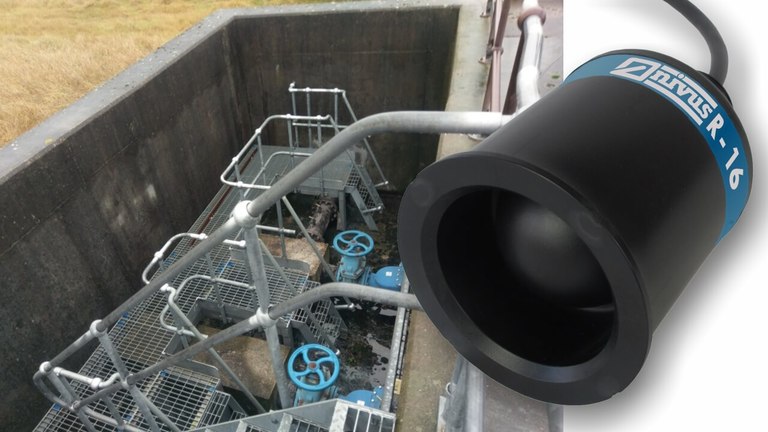

Daher können bestehende Geräteparks nach einem Update der Firmware problemlos nachgerüstet werden. Die R-Serie-Sensoren liefern genaue Messwerte in geschlossenen Tanks oder im Freien (z. B. Dämme, Flüsse etc.).  Eine geringe Blockdistanz und der kleine Abstrahlwinkel ermöglichen eine zuverlässige Messung auch bei beengten Platzverhältnissen.



Allgemein
Messprinzip FMCW Radar
Messfrequenz 63 GHz / V-Band
Messbereich R8/R8z: 0,077 - 8 m
R16/R16z: 0,077 - 16 m
Messunsicherheit ± 2 mm
Auflösung ± 1 mm
Schutzart IP68 / NEMA 6P
Funkzulassung EN302-729:2016 (Level Probing Radar)
Einsatztemperatur - 40 °C … + 80 °C
Kabellängen 5/10/20/30/50/100 m
Kabeltypen 3 x 0,5 mm geschirmt
Kabelaußendurchmesser 8,1 mm
Kabelverlängerung 3-adrig geschirmt (z.B. 3 x 0,75 mm geschirmt)
Stromaufnahme 0,6 W typisch
Spannungsversorgung 28 V DC max.
Gewicht 1,1 kg
Abmessungen 130 x 90 mm
Gehäusematerial Valox 357U
Anschlussgewinde 1“ BSP/NPT
Kompatibilität Für die folgenden NivuMaster-Geräte ist ein Firmware-Update möglich: NivuMaster ab Version 7.50, NivuMaster L-2 ab
Version 2.10

Technische Änderungen vorbehalten.

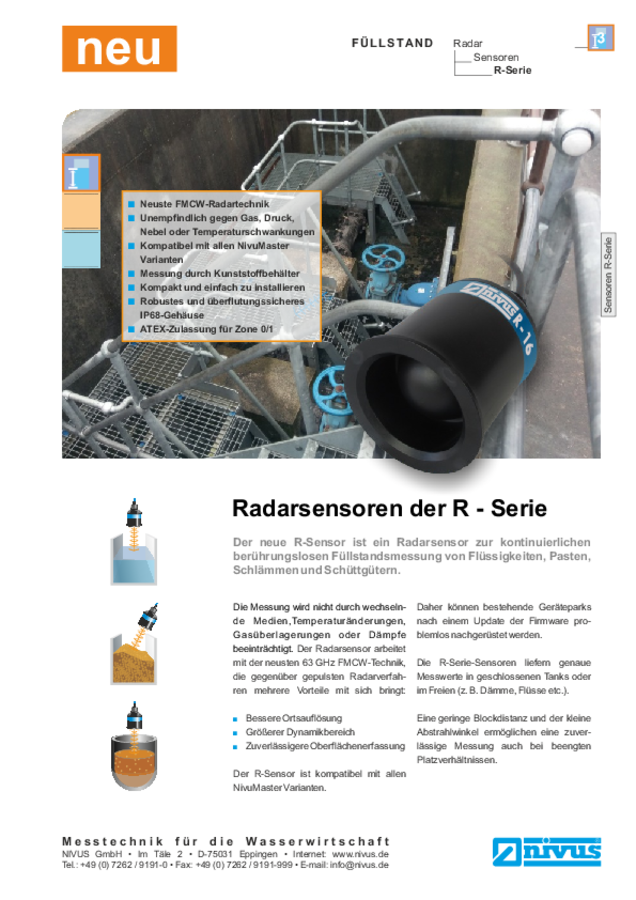

Datenblatt R-Serie

Radarsensor zur kontinuierlichen berührungslosen Füllstandsmessung von Flüssigkeiten, Pasten, Schlämmen und Schüttgütern

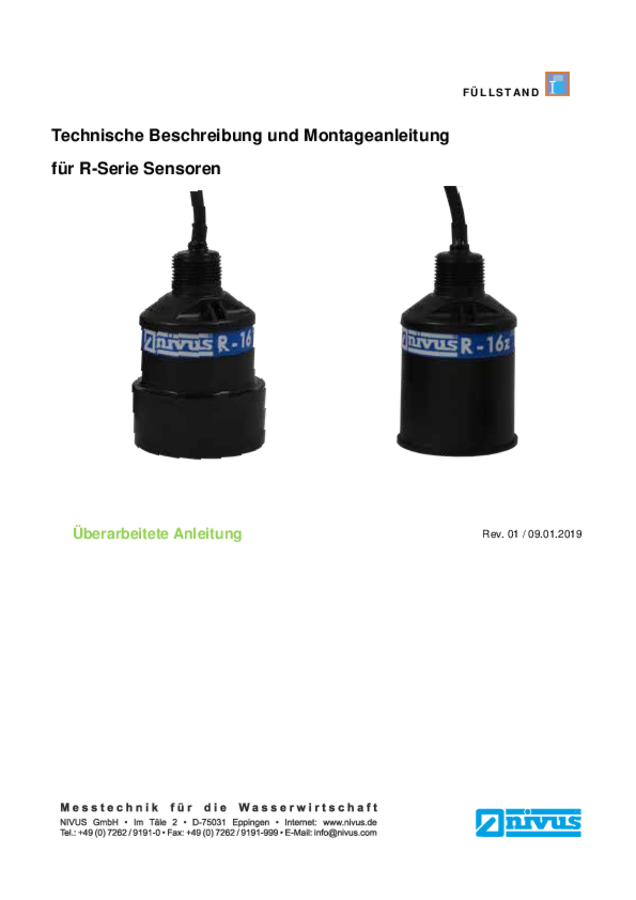

Technische Beschreibung und Montageanleitung für R-Serie Sensoren

Technische Beschreibung und Montageanleitung für R-Serie Sensoren

EU Konformitätserklärung R-Serie Ex

Berührungslose Füllstandsmessung mit Radartechnologie im Ex-Bereich

EU Konformitätserklärung R-Serie Sensoren

Berührungslose Füllstandsmessung mit Radartechnologie

EU Type Examination Certificate "NIVUS R-8 & NIVUS R-16"

EU Type Examination Certificate "NIVUS R-8z & NIVUS R-16z"
