Durchflussmessung an einer Entlastungsschwelle
Kläranlagen - Regenbehandlungsanlagen
Applikation

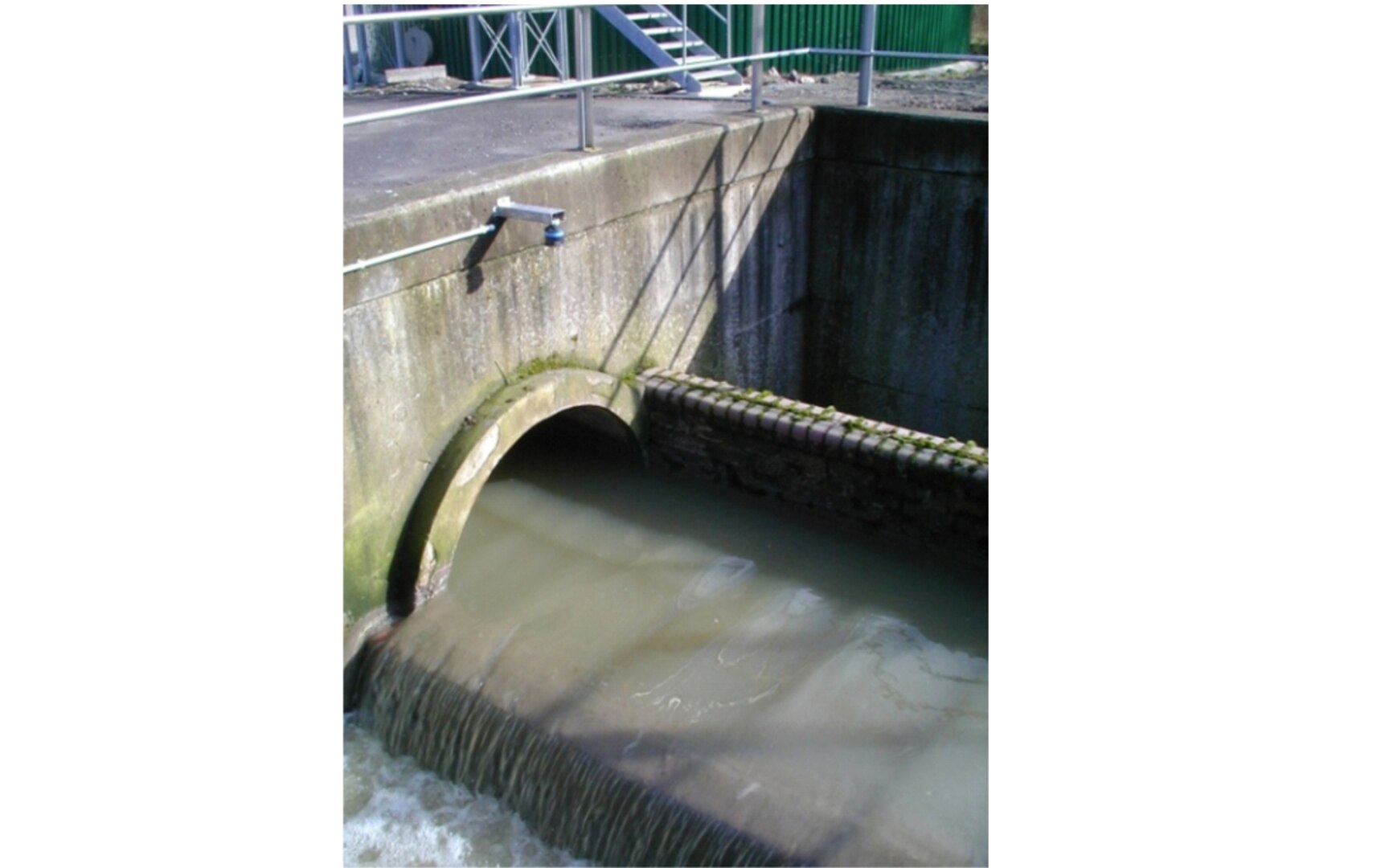

- Rohr DN 1500 mit seitlicher Entlastung
- Teilfüllung
- Betonbauwerk
Aufgabenstellung
- Messung des Regenüberlaufes im Zulaufbereich einer Kläranlage gemäß Eigenüberwachungspflicht
- Erfassung von Entlastungsmenge, Entlastungszeitpunkt und Entlastungsdauer gemäß Richtlinien der DWA
Lösung

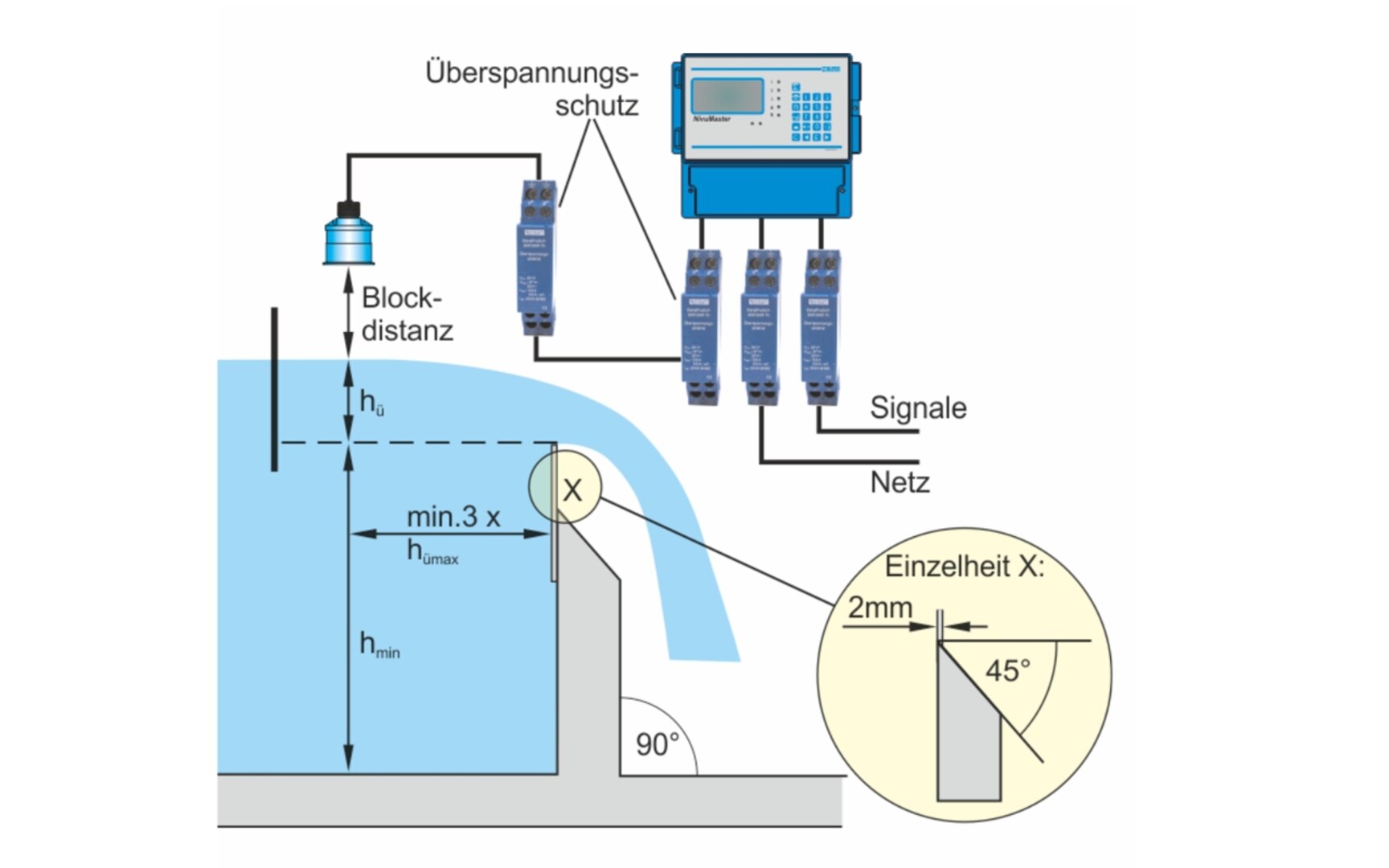

- Zur Lösung kam das berührungslose Ultraschallmesssystem NivuMaster zum Einsatz.
- Im Messumformer sind alle gängigen Abfluss-kennlinien hinterlegt, die je nach Schwellenform ausgewählt werden können.
Vorteile
- Keine zusätzliche SPS erforderlich, da Tages- und Gesamtmengen im Messumformer registriert und in internen Zählern abgelegt werden.
- Einfache und schnelle Programmierung des Systems mittels benutzergeführter Klartext-menüs.
