Ersatz zwangsgedükerte Messung

Kanalnetze - Stationäre Messungen


Applikation

  • Rechteckkanal Beton, ca. 2,5 x 2,5 m (B x H)
  • Teilfüllung

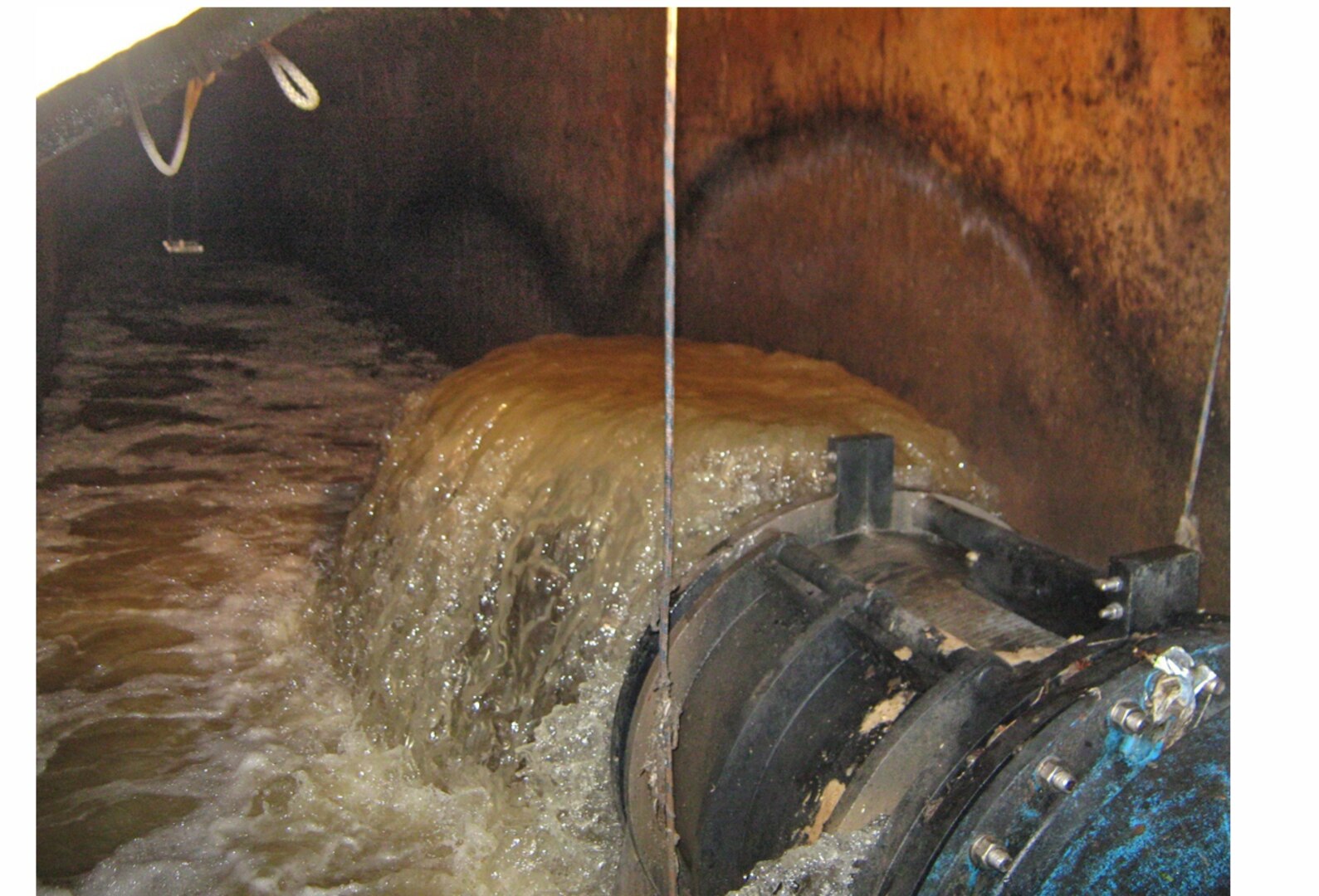

  • Nachträglich im Kanal eingebautes Stauschild mit zwangsgedükerten MID DN 800

Aufgabenstellung

  • Erfassung geringster bis sehr großer Durchflussmengen
  • Betriebssicheres Messsystem ohne Rückstau und Aerosolbildungen
  • Verschlammungssicher

Lösung

  • Das verbaute zwangsgedükerte MID, welches bei geringen Durchflüssen keine Messwerte mehr lieferte und immer verschlammte sowie bei großen Durchflüssen durch Aufstau und Notüberfall nur eine Teilmenge erfasste, wurde eliminiert.

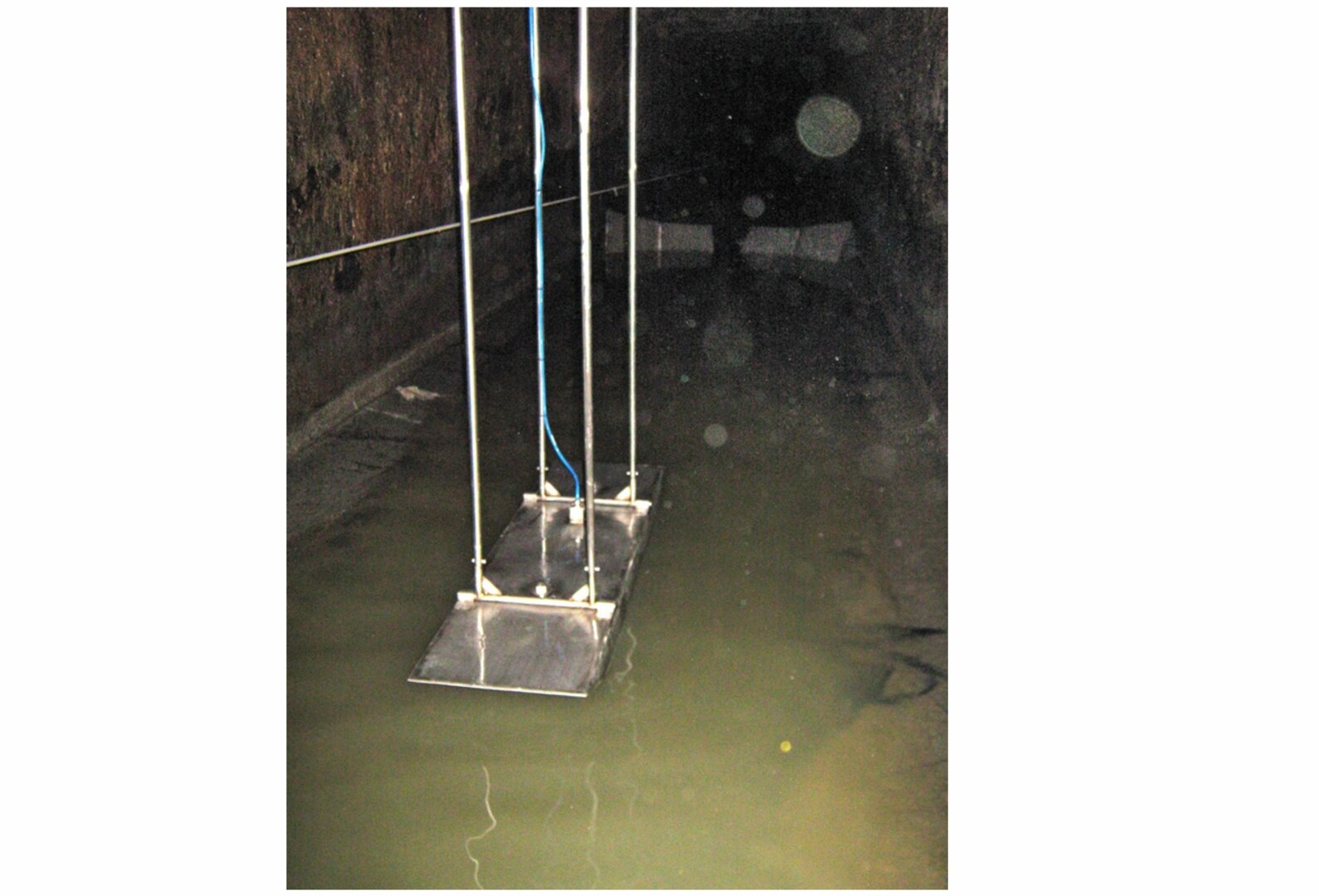

  • Im Kanal wurde ein Schwimmer installiert, der an der Decke befestigt wurde. Dieser enthält einen Fließgeschwindigkeitssensor, der ins Medium eintauchend die Geschwindigkeitsverteilung nach dem Kreuzkorrelationsprinzip erfasst.

Vorteile

  • Kein Rückstau im Kanal
  • Keine Geruchsbelästigung durch Aerosole
  • Keine Verschlammung im Messrohr
  • Hohe Genauigkeiten bei geringen wie auch Maximaldurchflüssen
