Entlastungsmessung unter beengten Verhältnissen
Kanalnetze - Regenrückhaltebecken, Regenüberlaufbecken und Drosselüberwachung
Applikation
- Geschlossenes Regenüberlaufbecken (RÜB)
- Maximale Überfallhöhe von 0,35 m
- Sehr geringer Abstand zwischen Wehr-kante und Decke von 0,50 m
Aufgabenstellung
- Erfassung von Beckeneinstau gemäß DWA (Beginn und Ende)
- Ausgabe von Beckenüberlauf gemäß DWA (Beginn, Ende sowie Entlastungsmenge)
- Sichere und berührungslose Messung bei geringstem Abstand zwischen Decke und maximalem Wasserspiegel
Lösung

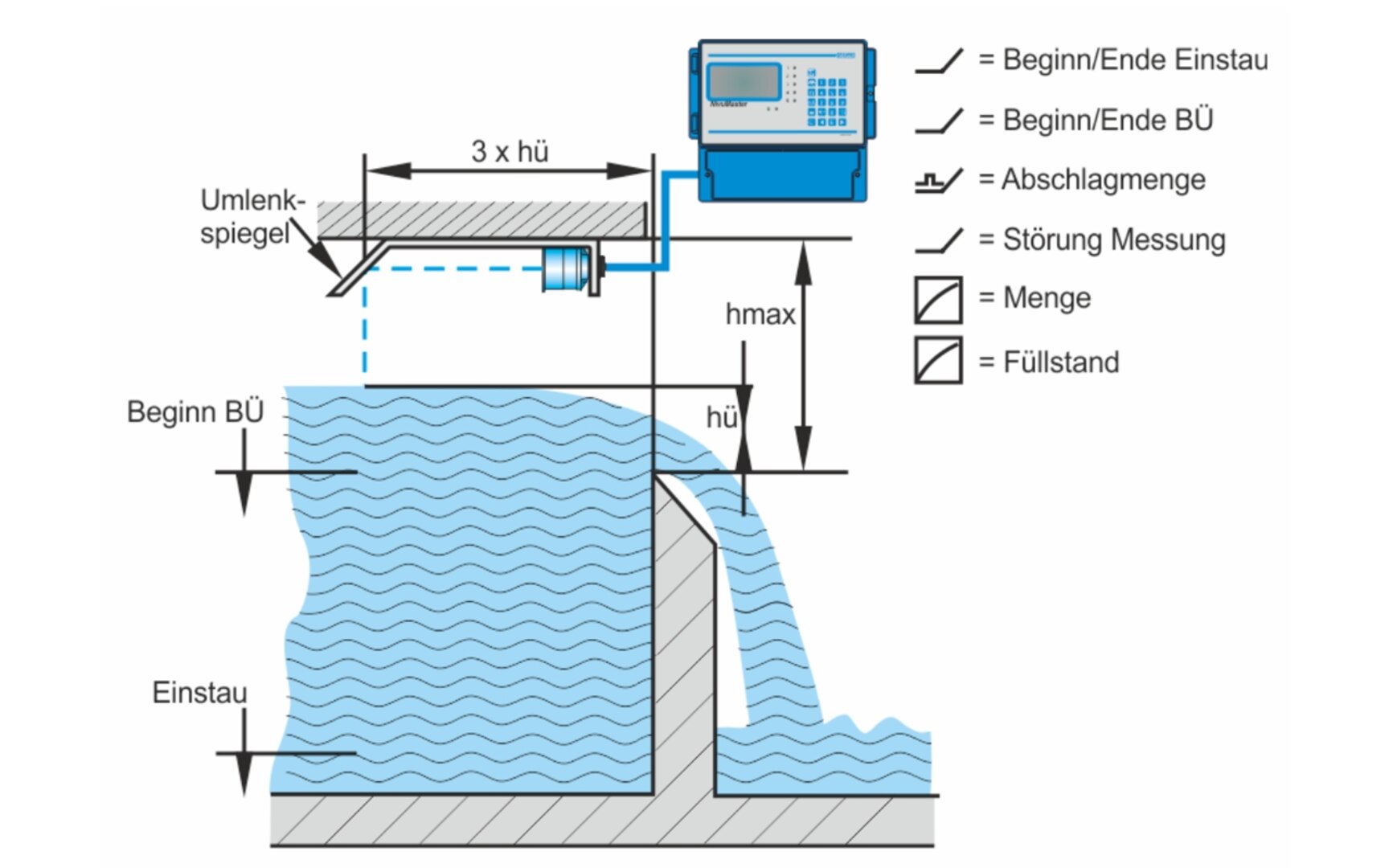

- Es wurde eine Ultraschallmessung vom Typ NivuMaster LF-5:2 eingesetzt. Dank seiner umfangreichen Programmiermöglichkeiten und der Vielzahl der Geräteausgänge ist es möglich, mit nur einem Gerät die von der DWA geforderten Parameter „Beckeneinstau“, „Beckenüberlauf“ und "Entlastungsmenge" zu berechnen und auszugeben.

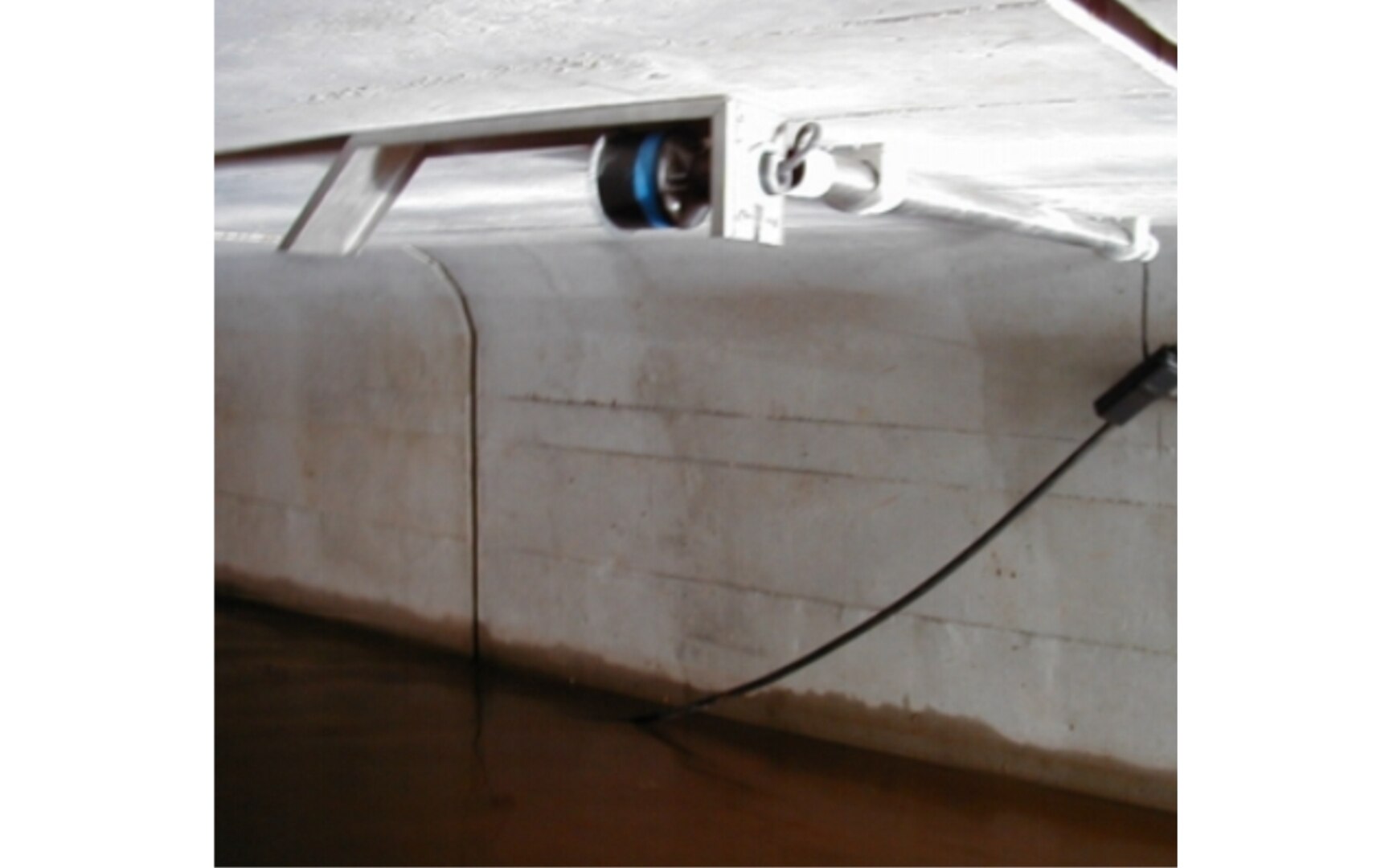

- Der Einsatz eines innovativen Umlenkspiegels für den Ultraschall ermöglicht die Befestigung des Sensors nahe des maximalen Wasserspiegels.
Vorteile
- Kosten- und Zeitersparnis, da nur ein Gerät zur Messung und Berechnung benötigt wird .
