Applikation

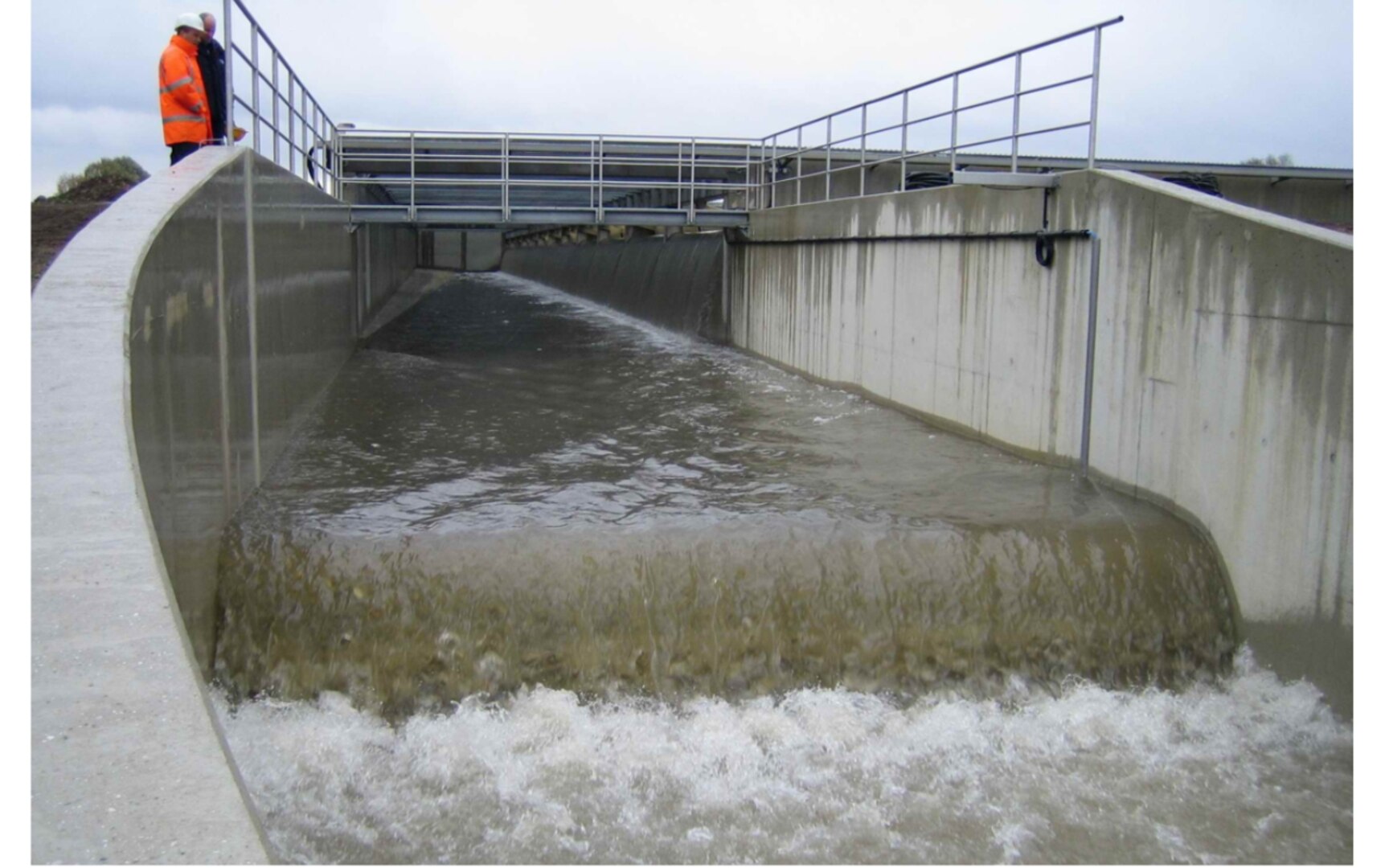

• Rechteckkanal, 6 m Breite, aus Beton
• Teilfüllung
• Gleichzeitige Entlastung aus mehreren Kammern in einen gemeinsamen Kanal
• Kurze Beruhigungsstrecke vor der Messung

Aufgabenstellung

• Erfassung der Gesamtentlastungsmenge zum Vorfluter
• Messwerte sind mittels analoger und digitaler Ausgänge an das Leitsystem zu übertragen
• Hohe Messgenauigkeit bei variabler Entlastungsmenge je Kammer

Lösung

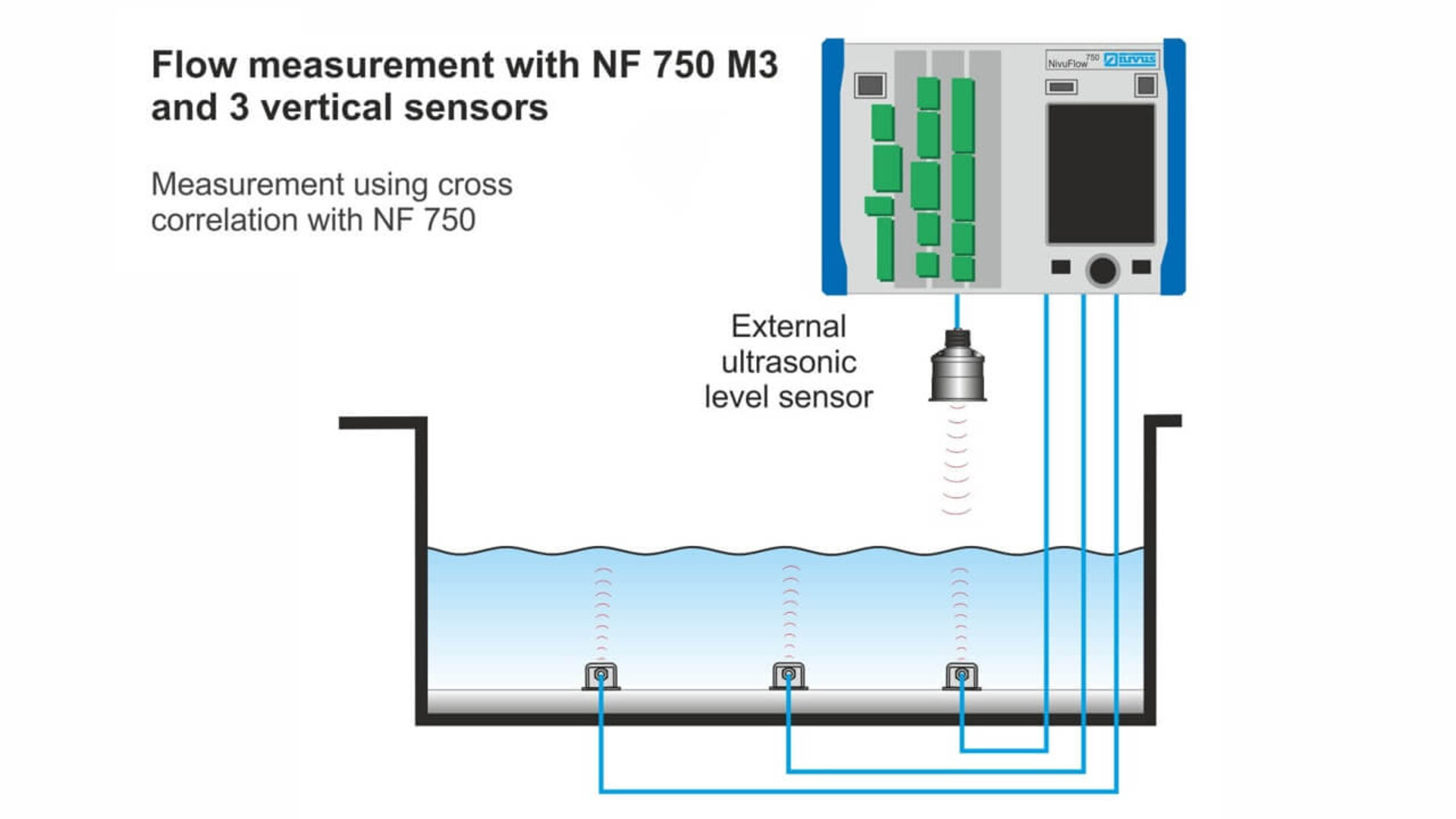

• Als Verfahren mit höchster Messdynamik und Genauigkeit wurde eine Kreuzkorrelations-messung Typ NivuFlow 750-M3 verwendet.
  Der gleichzeitige Einsatz von 3 Fließgeschwin-digkeitssensoren gestattet die Erfassung und Berücksichtigung der auftretenden Strömungsunsymmetrien.
• Der Einbau der Sensoren erfolgte auf der Kanal-sohle. Aufgesetzte Dachkantbleche schützen die verlegten Kabel vor Beschädigungen.
