Durchflussmessung in Golderzaufbereitung

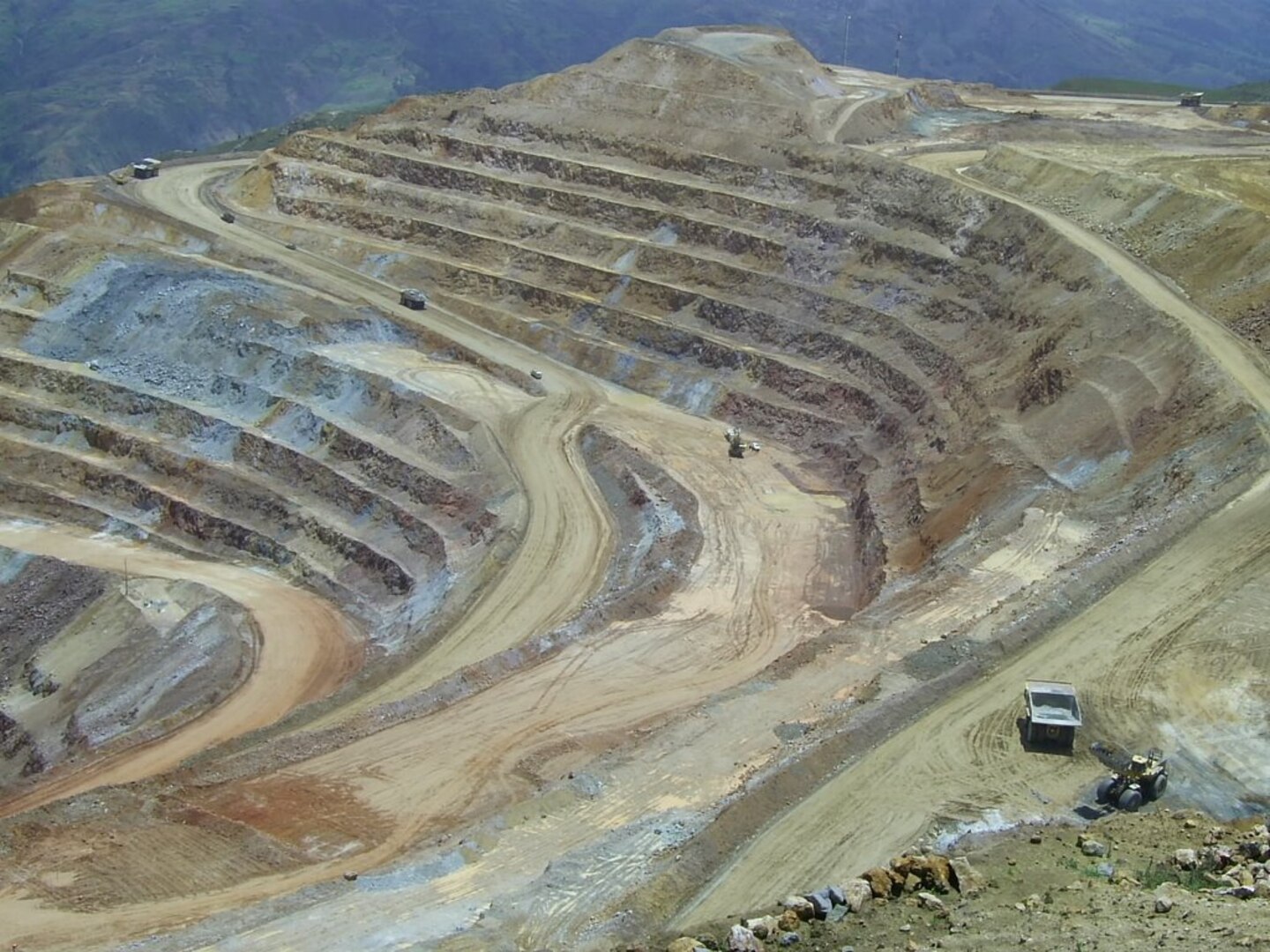

Industrieanwendungen - Tagebau


Applikation

  • Edelstahlrohr DN 500
  • Stark schwankende Teilfüllung
  • Angesäuertes, sehr trübes Wasser
    (ca. 50 NTU)

Aufgabenstellung

  • Ersatz einer nicht funktionierenden Clamp-On-Messung
  • Kontinuierliche Durchflussmessung zur Steuerung einer Aufbereitungsanlage für angesäuertes Wasser
  • Sichere Messung bei schwankendem Füllstand, variabler Trübung und Säureanteil

Lösung

  • Es wurde das Kreuzkorrelationsverfahren mit digitaler Mustererkennung eingesetzt.
    Dabei stört die Schmutzfracht die Geschwindig­keits­auswertung nicht.

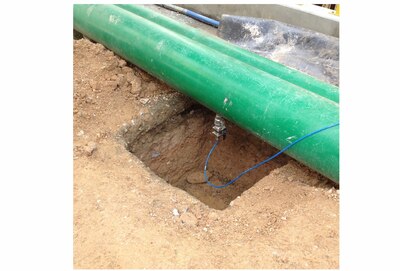

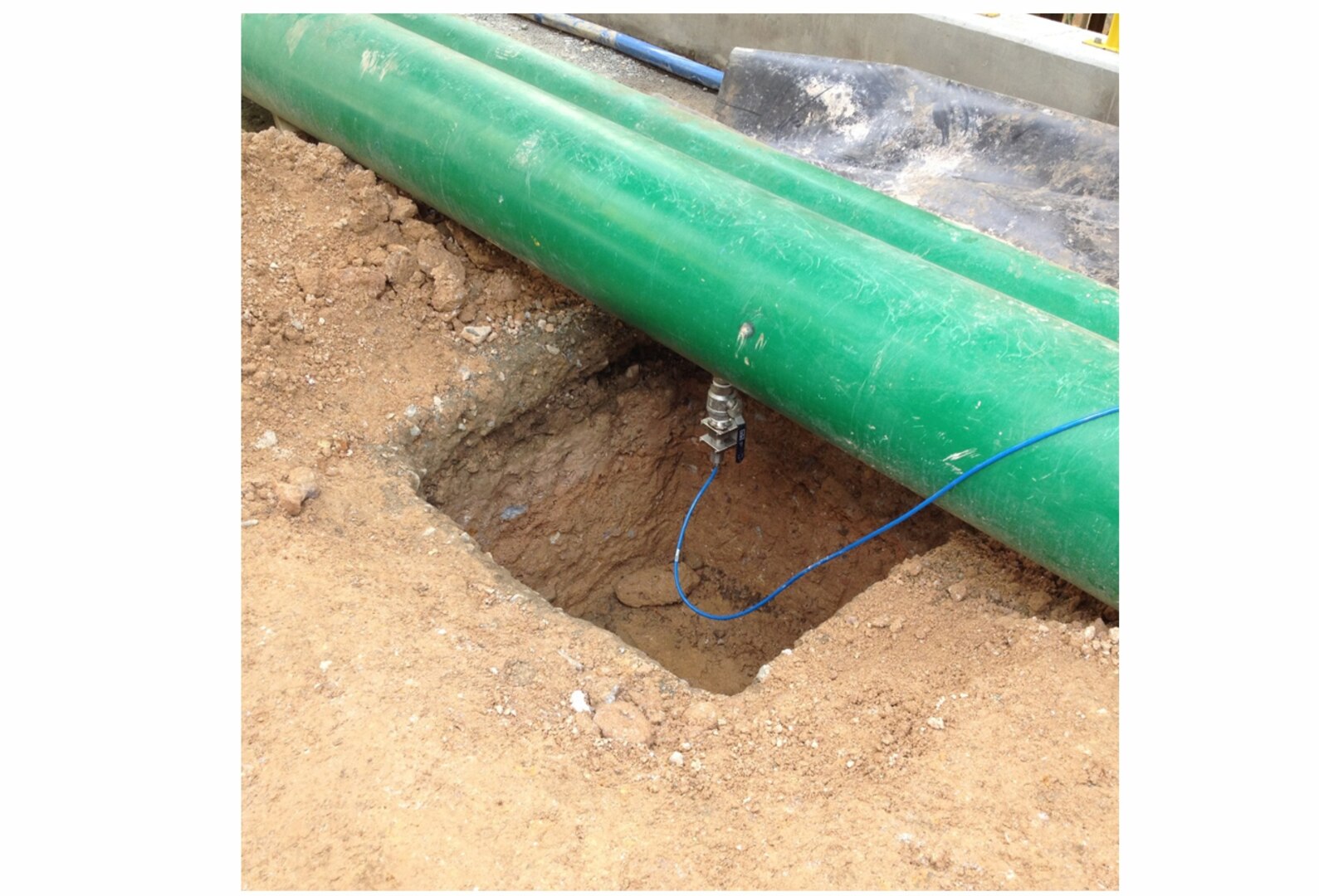

  • Der korrosionsfeste Rohrsensor Typ POA wurde direkt von außen über eine Anschweißmuffe sohlbündig von unten eingesetzt. Der Sensor liefert Füllstands- und Fließgeschwindigkeitsmess­werte direkt an den Messumformer.
  • Im Messumformer wird der aktuelle Durchfluss berechnet und über ModBus an die Steuerung der Aufbereitungsanlage gesendet

Vorteile

  • Einfache und unkomplizierte Nachrüstung ohne Demontagearbeiten an der verlegten Leitung
  • Sichere und ausfallfreie Messung, auch unter stark wechselnden Zuflussbedingungen
  • Schnelle und einfache Installation und Inbetriebnahme
  • Programmierung und Inbetriebnahme in der Landessprache
