Durchflusssensoren

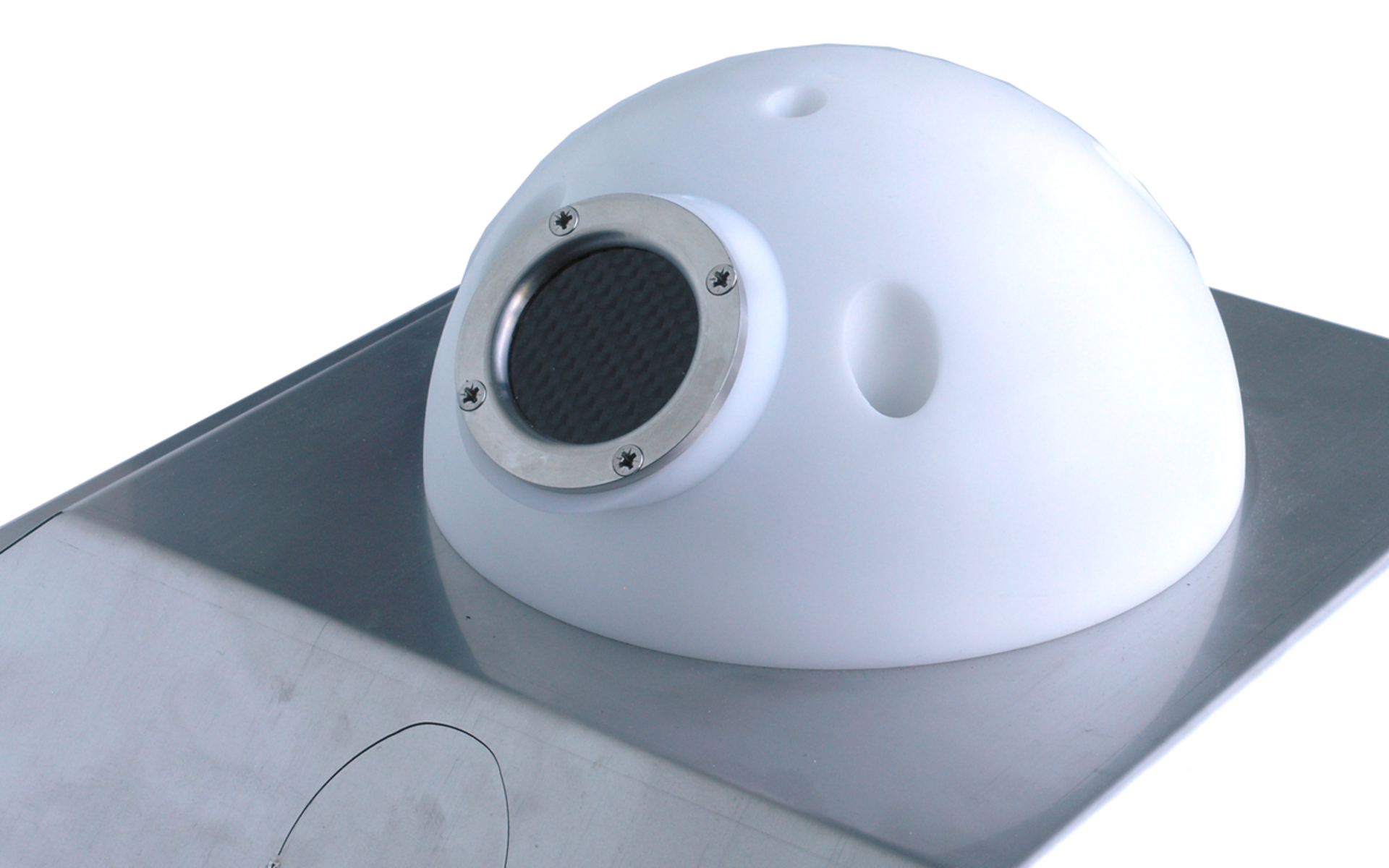

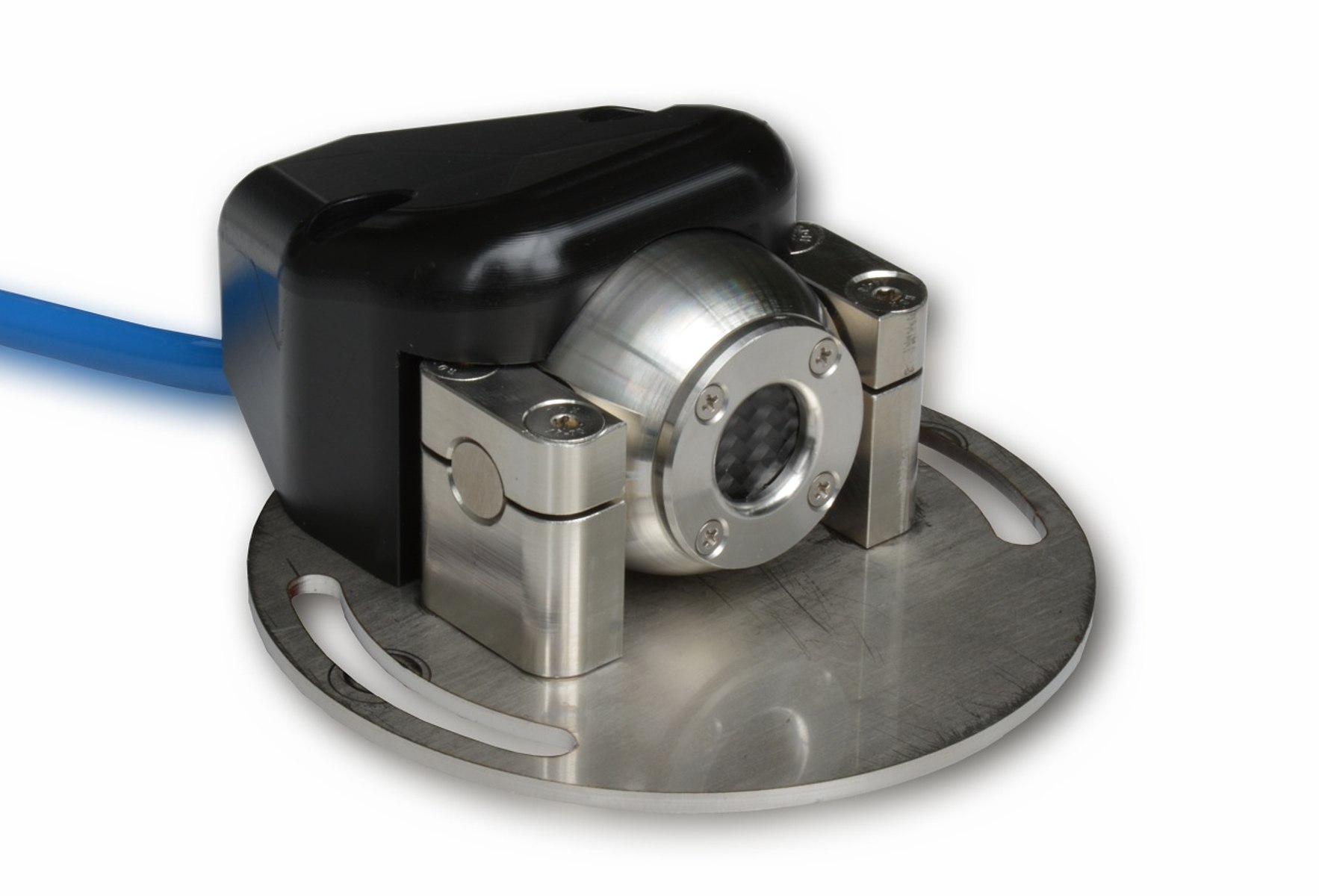

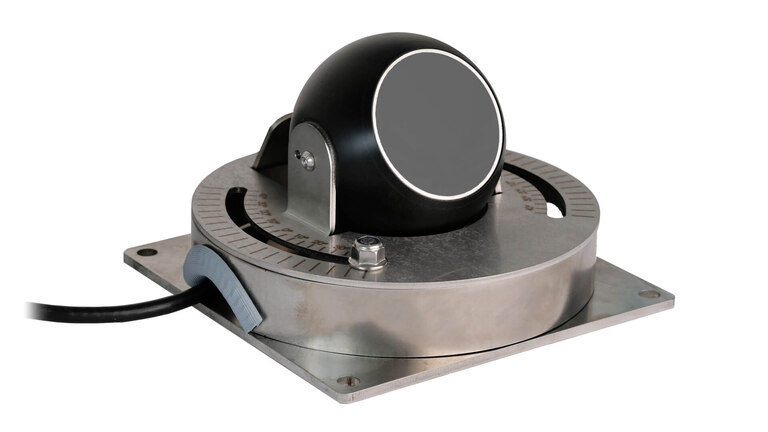

NOS Halbkugel- und Kugelkopfsensor

Artikel Nr. NOS-VX0B

Für Messstellen mit unterschiedlichen Geometrien

Zum Anschluss an Messumformer NivuFlow 650. Hochgenaue Durchflussmessung mittels Laufzeitdifferenzmethode für offene Kanäle und Gewässer, v.a. Prozesswasserkanäle und natürliche Gewässer

  • Ultraschall-Laufzeitdifferenz-Sensor zum Anschluss an NivuFlow 650
  • Hydrometrie mit höchster Messgenauigkeit
  • Messung in klaren bis leicht verschmutzten Wasser
  • Für 8-Pfad-Messung nach IEC 60041 (ASME PTC 18)
  • Messung in offenen Kanälen und Oberflächengewässern
  • resistentes Sensormaterial für den Einsatz in verschiedensten Medien
  • bis zu 100 m Kabellänge zwischen Sensor und Messumformer oder Zwischenbox

Die NOS Halbkugel- und Kugelkopfsensoren sind Teil eines stationären Messsystems zur kontinuierlichen Durchflussmessung und Datenspeicherung der erfassten Messwerte. Eingesetzt werden sie im Bereich von sauberen bis leicht verschmutzten Medien, in teil- und vollgefüllten Gerinnen und Kanälen unterschiedlichster Geometrien und Abmessungen.

Typische Anwendungen für den NOS Halbkugel- und Kugelkopfsensor

  • Stationäre Messungen von Oberflächengewässern z.B. Flüssen, Kanälen usw.
  • Bewässerungssysteme
  • Kühlwasser führende Zu- und Abläufe bzw. Kreislaufsysteme
  • Kläranlagenablauf
  • Fremdwasser- bzw. Leckageermittlungen
  • Durchflussmessungen in der Industrie
    u.v.m.
Allgemein
Messprinzip Ultraschall Laufzeitdifferenzverfahren
Messunsicherheit Fließgeschwindigkeit (v mittel) im Pfad ±0,1 % vom Messwert
Offset Geschwindigkeit < ± 5 mm/s
Messfrequenz 1 MHz, 200 kHz bzw. 500 kHz
Schutzart IP68
Einsatztemperatur -20 °C bis +50 °C
Lagertemperatur -30 °C bis +70 °C
Betriebsdruck max. 1 bar
Kabellängen 10/15/20/30/50/100 m
Erweiterungsmöglichkeit: Sensoren anschließbar an ein Erweiterungsmodul, Kabellänge zwischen Erweiterungsmodul und Messumformer max. 200 m
Gewicht (Sensorkopf) ca. 1000 g
Mediumberührende Materialien Edelstahl 1.4571, CFK (Karbon), POM, PUR, Neopren bei Unterwasserkupplung

Technische Änderungen vorbehalten.
