Durchflusssensoren

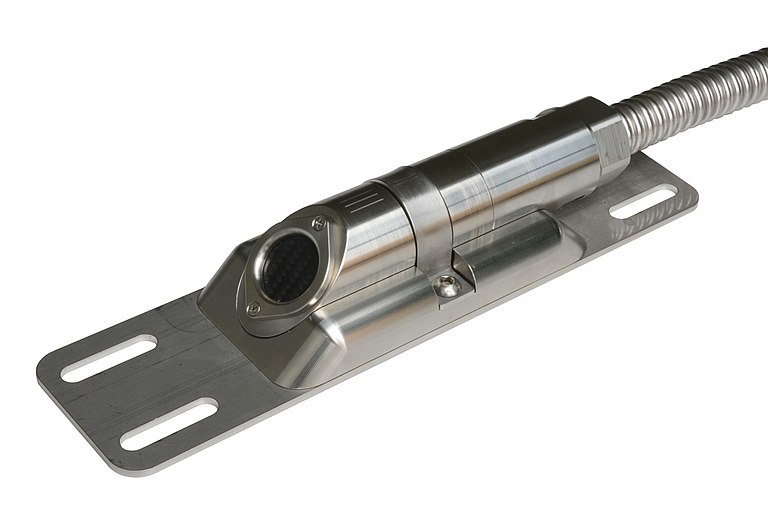

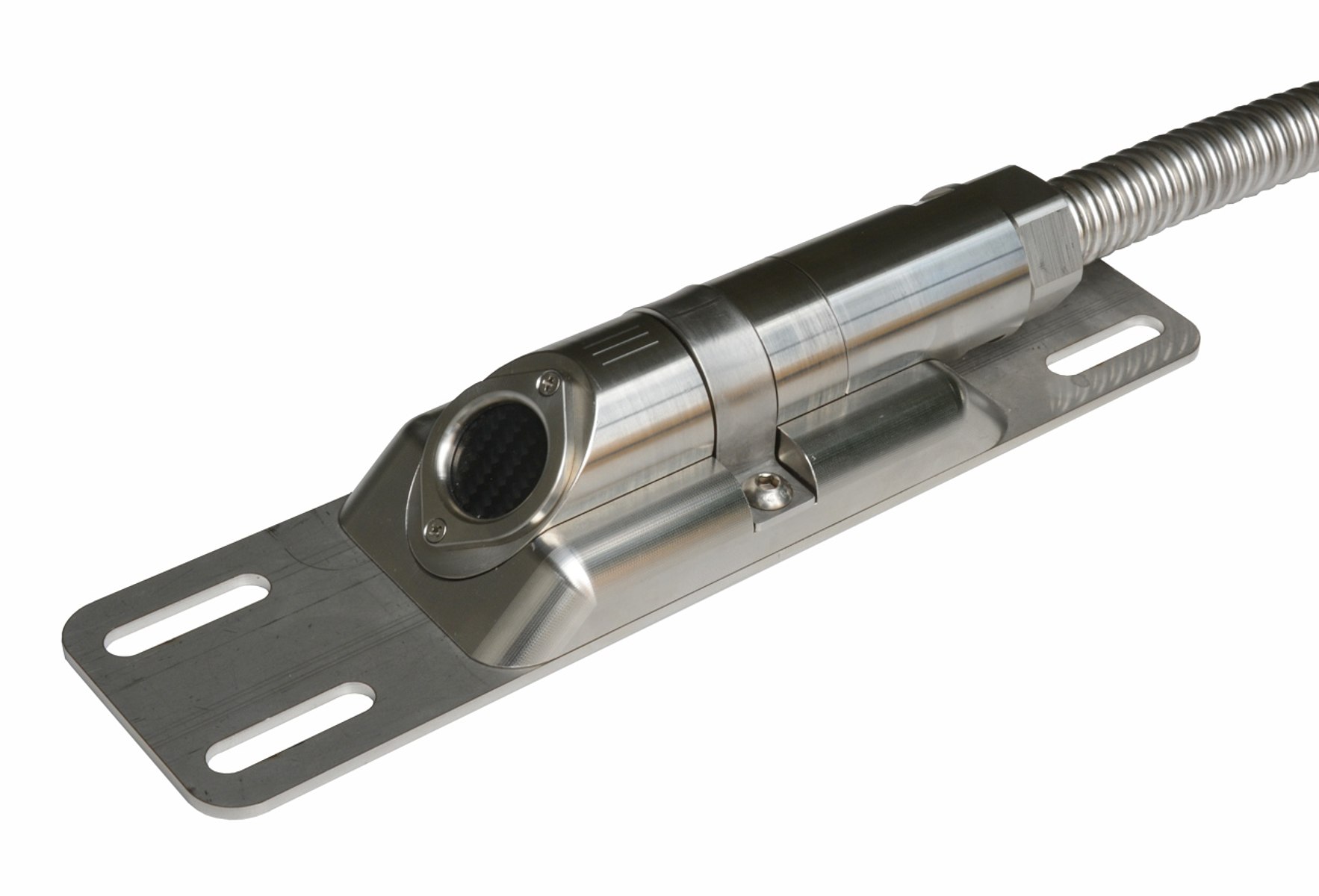

NIS Keilsensor

Artikel Nr. NIS-V280

Für große Rohre und Kanäle

Zur Durchflussmessung in klaren bis leicht verschmutzten Medien in Voll- und Teilfüllung mit bis zu 8 Pfaden geeignet.

  • Ultraschall-Laufzeitdifferenz-Sensor zum Anschluss an NivuFlow 650 und NivuFlow 600
  • Durchflussmessungen mit höchster Messgenauigkeit
  • Messung in klarem bis hin zu leicht verschmutztem Wasser
  • Messung voll- und teilgefüllten Geometrien
  • Resistentes Material für den Einsatz in verschiedensten Medien
  • bis zu 100m Kabellänge zwischen Sensor und Messumformer oder Zwischenbox

Der NIS Keilsensor ist Teil eines stationären Messsystems zur kontinuierlichen Durchflussmessung und Datenspeicherung der erfassten Messwerte. Er wird zur Messung des Durchflusses von sauberen bis leicht verschmutzten Medien in voll- und teilgefüllten Geometrien unterschiedlichster Abmessungen eingesetzt. Die Messwerterfassung erfolgt mittels Ultraschall nach dem Prinzip der Laufzeitdifferenz. Dieses ermöglicht einen vielseitigen Einsatz mit hochgenauen Messergebnissen.
Durch abgestimmtes Installationsmaterial ist das System ideal für die Nachrüstung in großen Geometrien wie Kühlwasserkanälen, -rohren und Oberflächengewässern oder den Ersatz von bestehenden Durchflussmessungen.

Typische Anwendungen für den NIS Keilsensor

  • Stationäre Messungen von voll- oder teilgefüllten großen Geometrien
  • Bewässerungssysteme
  • Kühlwasser führende Zu- und Abläufe bzw. Kreislaufsysteme
  • Kläranlagenabläufe
  • Brauchwasserleitungen
  • Durchflussmessungen in der Industrie
  • Nachrüstung und Tausch bestehender Durchflussmessungen u.v.m.
Allgemein
Messprinzip Ultraschall-Laufzeitdifferenz (Transit-Time)
Messbereich NIS: ±20 m/s
NIS0: ±15 m/s
Messunsicherheit Fließgeschwindigkeit (v mittel) im Pfad ± 0,1 % vom Messwert
Offset Geschwindigkeit <±5 mm/s
Messfrequenz 1 MHz
Schutzart IP 68
Einsatztemperatur -20 °C bis +50 °C
Lagertemperatur -30 °C bis +70 °C
Betriebsdruck Standard Variante: 10 Bar
Sondervariante Keilsensor: 16 Bar
gewellter Metallschlauch für zusätzlichen Schutz (Länge angeben)
Kabellängen NIS: 10/15/20/30/50/100 m;
Erweiterungsmöglichkeit: Sensoren anschließbar an ein Erweiterungs-modul, Kabellänge zwischen Erweiterungsmodul und Messumformer max. 200 m

NIS0: 10/15/20/30/50/100 m;
Sensoranbindung Durchgehendes vorkonfektioniertes Kabel
Mediumberührende Materialien Edelstahl 1.4571, CFK (Carbon)
Nullpunktdrift absolut nullpunktstabil

Technische Änderungen vorbehalten.
