Durchflusssensoren
KDA Doppler-Rohrsensor
Artikel Nr. KDA-R/KDS-RFließgeschwindigkeitssensor zur Montage an Rohre

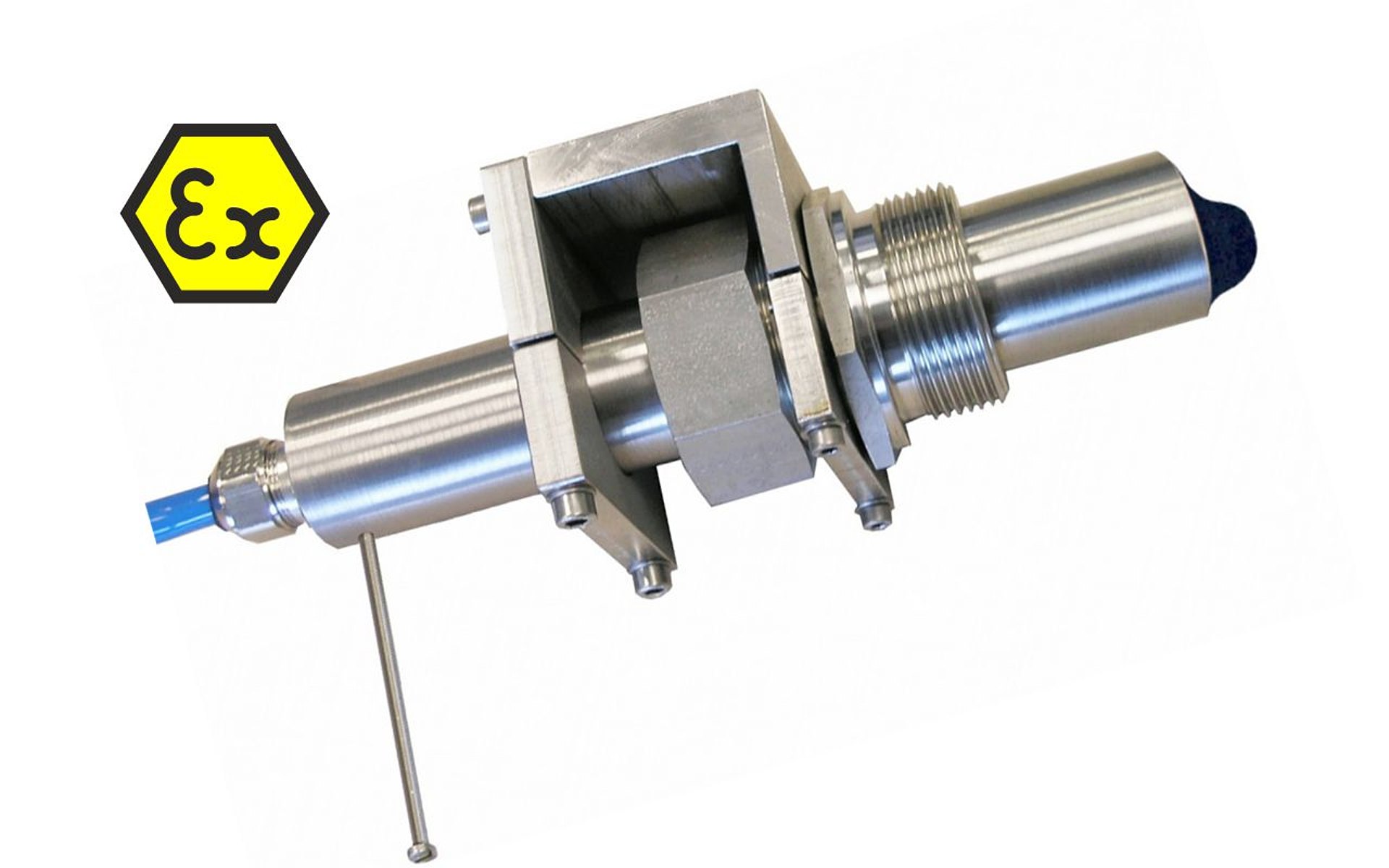

Ultraschallsensor zur Durchflussmessung in leicht bis stark verschmutzen Medien. Konzipiert zur Befestigung über Stutzen an Rohren
- Neueste intelligente Doppler-Technik der vierten Generation
- Kostengünstig in der Anschaffung
- Für alle Rohrquerschnitte geeignet
- Einfache Montage ohne zusätzliche Einbauten
- Kabelverlängerungen problemlos möglich
- Messung in stark verschmutzen und abrasiven Medien
Die KDA Fließgeschwindigkeitssensoren sind zur kontinuierlichen Messung in leicht bis stark verschmutzen Medien geeignet. Die Rohrsensoren sind zur Befestigung über Stutzen von außen an Rohren konzipiert. Die Sensoren ergeben in Kombination mit den Messumformern OCM F / OCM FR ein komplettes Durchflussmesssystem.
Typische Anwendungen für den KDA Rohrsenohr
- Kläranlage: Zulauf, Ablauf, Zulauf zu den Belebungsbecken, Rücklaufschlamm, Rezirkulation, Überschussschlamm, Ablauf vom Faulbehälter und Flockungsmitteldosierung
- Stationäre Messungen an Regenbehandlungsanlagen wie RÜB, RRB, RKB
- Direkteinleiterkontrolle, Fremdwasser- bzw. Leckageermittlung
- Industrielle Abwassernetze
- u.v.m.
| Allgemein | |
|---|---|
| Messprinzip | Doppler (Fließgeschwindigkeit) |
| Sensortypen | v-Sensor mit T-Kompensation |
| Schutzart | IP 68 |
| Ex-Zulassung | II 2G Ex ib IIB T4 |
| Einsatztemperatur | -20 °C bis +50 °C -20 °C bis +40 °C bei Einsatz der Sensoren in Ex Zone 1 |
| Lagertemperatur | -30 °C bis +70 °C |
| Betriebsdruck | max. 4 bar |
| Kabellängen | 10/15/20/30/50/100 m vorkonfektioniert, verlängerbar auf Anfrage |
| Kabeltypen | LiYC11Y 2 x 1,5 + 1 x 2 x 0,34 |
| Kabelaußendurchmesser | 8,4 mm ±0,25 mm |
| Sensoranbindung | vorkonfektioniertes Kabelende zum Anschluss an das OCM F / FR, Kabeltyp „K“ |
| Mediumberührende Materialien | Edelstahl 1.4571 (Rohrsensormantel); Poly¬urethan (Kabelmantel, Verschraubung und Rohrsensorkopf) |
| Fließgeschwindigkeitsmessung | |
| Messbereich | -600 cm/s bis +600 cm/s |
| Messunsicherheit | ±1 % vom Messbereichsendwert |
| Nullpunktdrift | absolut nullpunktstabil |
| Schallaustrittskegel | ±5 Winkelgrade |
| Temperaturmessung | |
| Messbereich | -20 °C bis +60 °C |
| Messunsicherheit | ±0,5 K |
Technische Änderungen vorbehalten.
Datenblatt KDA Sensoren
Datenblatt für KDA Rohr- und Keilsensoren
Technische Beschreibung Dopplersensoren
Technische Beschreibung für KDA Dopplersensoren (Rohr- und Keilsensoren)
Montageanleitung Korrelationssensoren und Dopplersensoren
Anleitung für die technisch richtige und sichere Montage
EG Baumusterprüfbescheinigung Kompaktdoppler
EG Baumusterprüfbescheinigung Kompaktdoppler inkl. Ergänzungen
Konformitätserklärung “Ex“ Kompaktdoppler-Aktivsensoren
“Ex“ Kompaktdoppler-Aktivsensoren KDA
Konformitätserklärung Kompaktdoppler-Aktivsensoren
Kompaktdoppler-AktivsensorenKDA-K.../ KDA-R.../ KDS-K…/ KDS-R…
