Durchflussmessumformer
NivuFlow Mobile 750Neu
Artikel Nr. NFM7Autarke Durchflussmessung in teil- und vollgefüllten Kanälen
Für hochgenaue und portable Durchflussmessung in teil- und vollgefüllten Kanälen. Ideal für Abwasseranwendungen.
NivuFlow Mobile 750
Für hochgenaue und portable Durchflussmessung in teil- und vollgefüllten Kanälen. Das durchdachte Power-Management und das integrierte Modem ermöglichen Langzeitmessungen mit automatischer Datenübertragung.
Ihre Vorteile
- Extrem lange Akkustandzeit – 5 Min. 250 Tage
- Überflutungssicher IP68 geschlossen, IP67 offen
- Bedienung mit Smartphone, Tablet, etc.
- Schnellstart Assistent
- Automatische Sensorerkennung
- Große Sensorauswahl für beste Applikationslösungen
- Integriertes Modem optional
Das NivuFlow Mobile 750 ist der Nachfolger der PCM Familie. Aufgrund der Ultraschall-Kreuzkorrelations-technologie mit Fließprofilerkennung und der Nutzung von bis zu drei v-Sensoren bietet das portable Messsystem höchste Messgenauigkeit. Zubehör wie eine kalibrierte Rohrmessstrecke zur Erzwingung von Vollfüllungen oder passendes Montagematerial für Sensoren bieten optimale Voraussetzungen für einwandfreie Messungen.
Die moderne Bedienung per Web-Browser in Verbindung mit Tablet, Smartphone, etc. ist intuitiv und ermöglicht schnelle Inbetriebnahmen. Ein Schnellstartassistent führt dabei durch die wichtigsten Parameter-einstellungen.
Das optionale integrierte Modem bietet automatische Datenübertragung per E-Mail, FTP oder Webportal. In Kombination mit der hohen Standzeit reduzieren sich damit Wartungsbesuche auf ein Minimum.

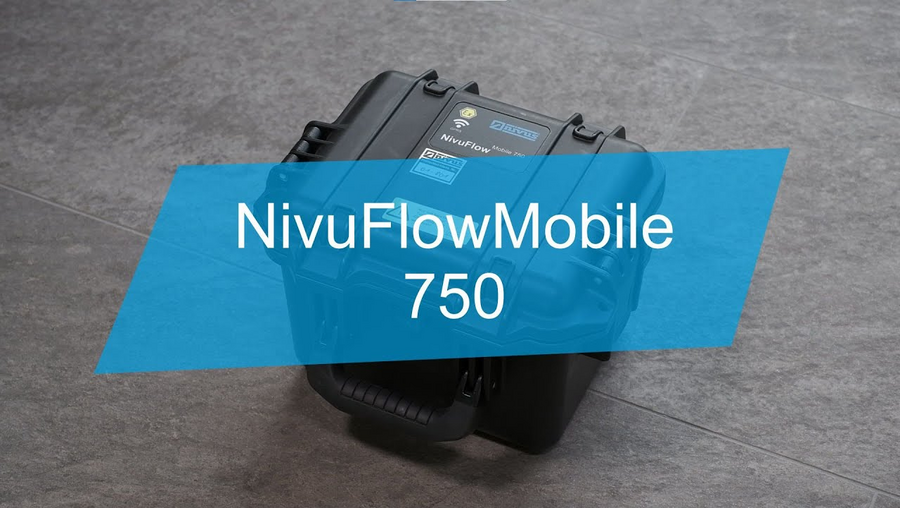

NivuFlow 750 Inbetriebnahme-Video
Hier zeigen wir, wie einfach das NivuFlow 750 in Betrieb genommen werden kann.
| Allgemein | |
|---|---|
| Messprinzip | Ultraschall-Kreuzkorrelation mit Fließprofilerkennung |
| Versorgungsspannung | • bis zu 2 x Akku 12V/15 Ah, Bleigel • Ladegerät 100 - 240 V AC / 50 bis 60 Hz / 50 VA |
| Gehäuse | • Material: HPX Hochleistungskunstharz • Gewicht: ca. 2,2 Kg (ohne Akku und Schutzbügel) • Schutzart: IP68 geschlossen / IP67 offen |
| Einsatztemperatur | - 20°C bis + 50°C - 15°C bis + 50°C für Ex-Zone 1 |
| Lagertemperatur | - 20°C bis + 70°C |
| max. Luftfeuchtigkeit | 90 %, nicht kondensierend |
| Anzeige | Status LED (RGB) |
| Ex-Zulassung | Optional: II 2G Ex eb ib [ib] mb IIB T4 Gb |
| Bedienung | Magnetschalter, über WLAN mit Smartphone, Tablet, Notebook… |
| Eingänge | • 2x 0/4 - 20 mA (aktiv/passiv) • 1x 0/4 -20 mA (passiv) • 1x aktiver Digitaleingang • 1x Anschlussbuchse für Netzteil oder alternative Spannungsversorgung • 2x Anschlussbuchsen für Fließgeschwindigkeits-, Kombi- und Füllstandssensoren |
| Ausgänge | • 1 x Analogausgang 0 - 10 V • 1 x potenzialfreier Digitalausgang als Wechsler / bistabil • 1 x USB zum Messwerte auslesen via USB-Stick |
| Speicherzyklus | 5 sek - 60 min, zeitzyklisch oder ereignisabhängig |
| Datenspeicher | Interner Speicher, bei einem Messintervall von 5 Minuten über 1,5 Jahre |
| Datenübertragung | • Über steckbaren USB-Stick • Über WLAN • Über GPRS, UMTS, LTE |
Technische Änderungen vorbehalten.
