Durchflussmessumformer

NivuFlow Mobile 550

Artikel Nr. NFM-0550

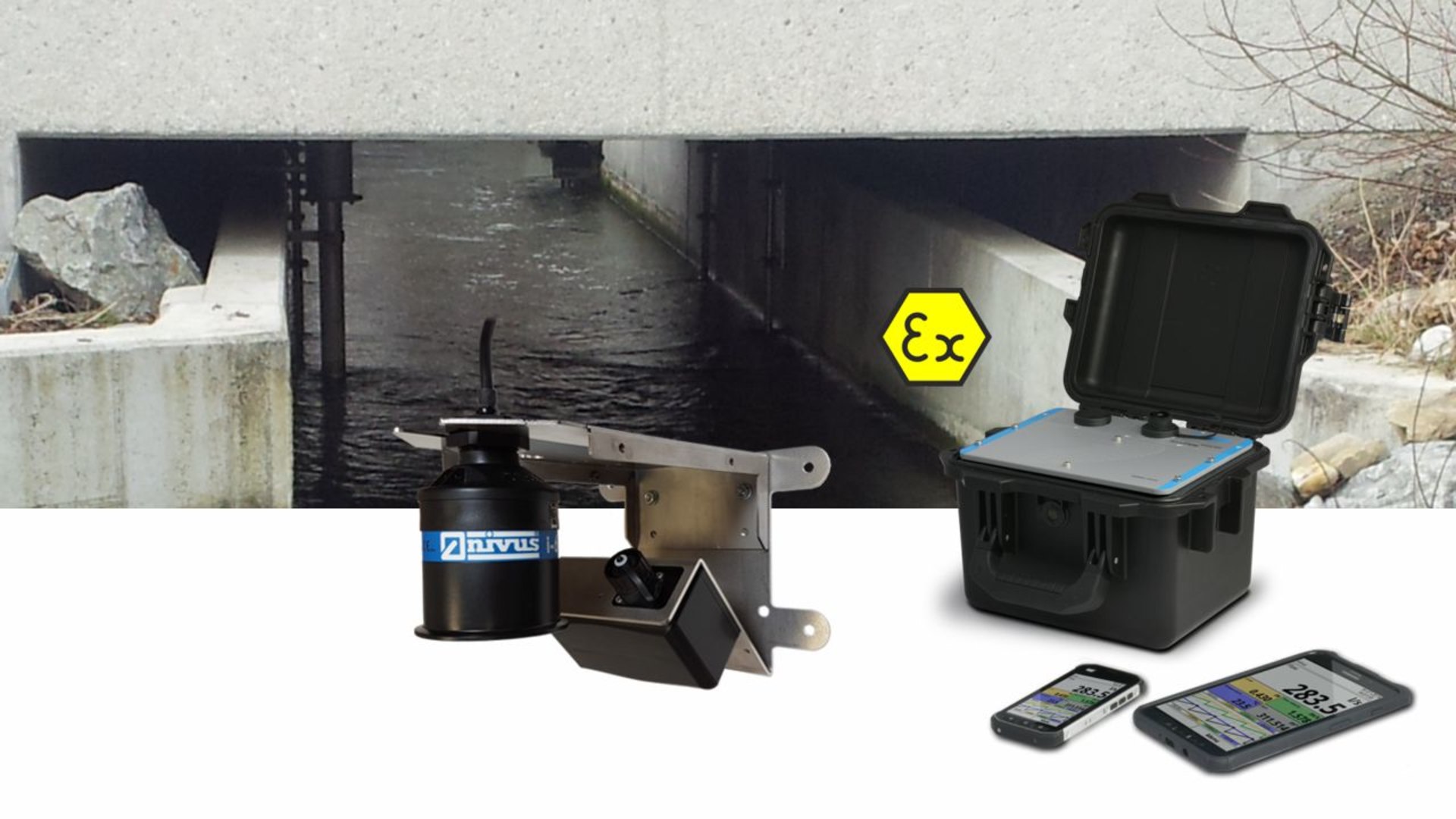

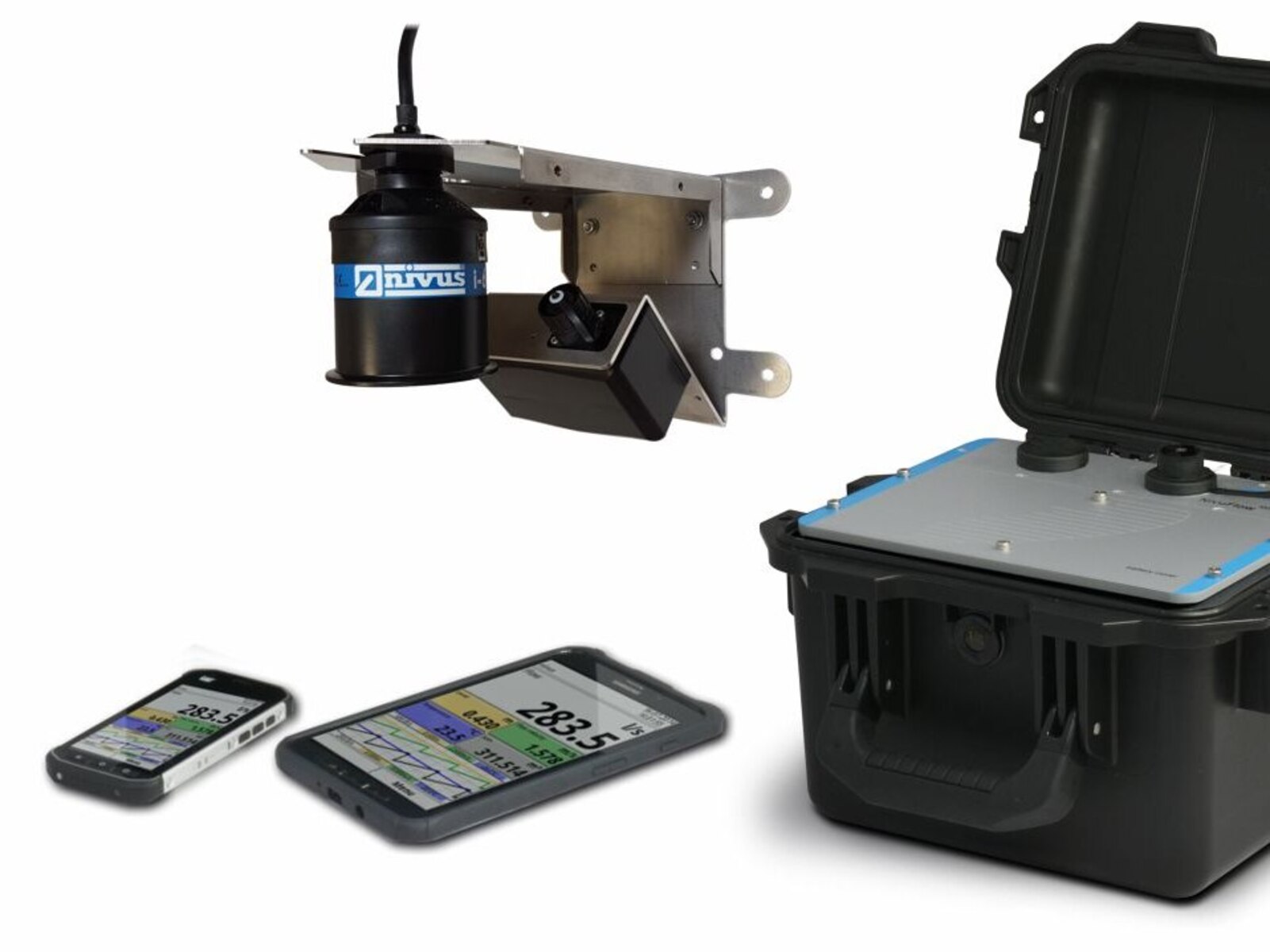

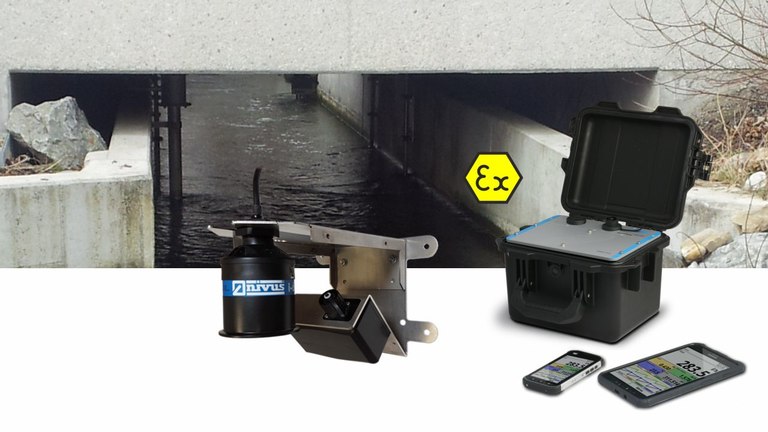

Berührungsloser portabler Durchflussmesser zur Langzeitmessung in teilgefüllten Kanälen und Rohren

Mit dem NivuFlow Mobile 550 können Sie in verschiedensten Situationen berührungslos den Durchfluss messen. Hydraulische Modelle bestimmen dabei exakt die Strömungsprofile in den gängigsten Geometrien. Die moderne Bedienung per Web- Browser in Verbindung mit Tablet, Smartphone, etc. ist intuitiv und ermöglicht schnelle Inbetriebnahmen. Ein Schnellstartassistent führt dabei durch die wichtigsten Parametereinstellungen. Die verbleibende Betriebszeit in Tagen wird Ihnen direkt bei der Parametrierung angezeigt. Das optionale integrierte Modem bietet automatische Datenübertragung per E-Mail, FTP oder an das NIVUS Webportal. Das auf Energiesparen getrimmte Gerät ermöglicht damit lange Betriebszeiten und exakt terminierbare Wartungsbesuche.



Ihre Vorteile

  • Berührungslose portable Durchflussmessung
  • Dauerhafte Messung bei fehlender Infrastruktur
  • Einfachste Bedienung + Sehr schnelle Inbetriebnahme
  • LTE Modem mit weltweiter Abdeckung
  • Exakt planbare Wartungseinsätze



Typische Anwendungen

  • Kläranlagenzulauf
  • Bewässerungskanal
  • Nebenflüsse
Allgemein

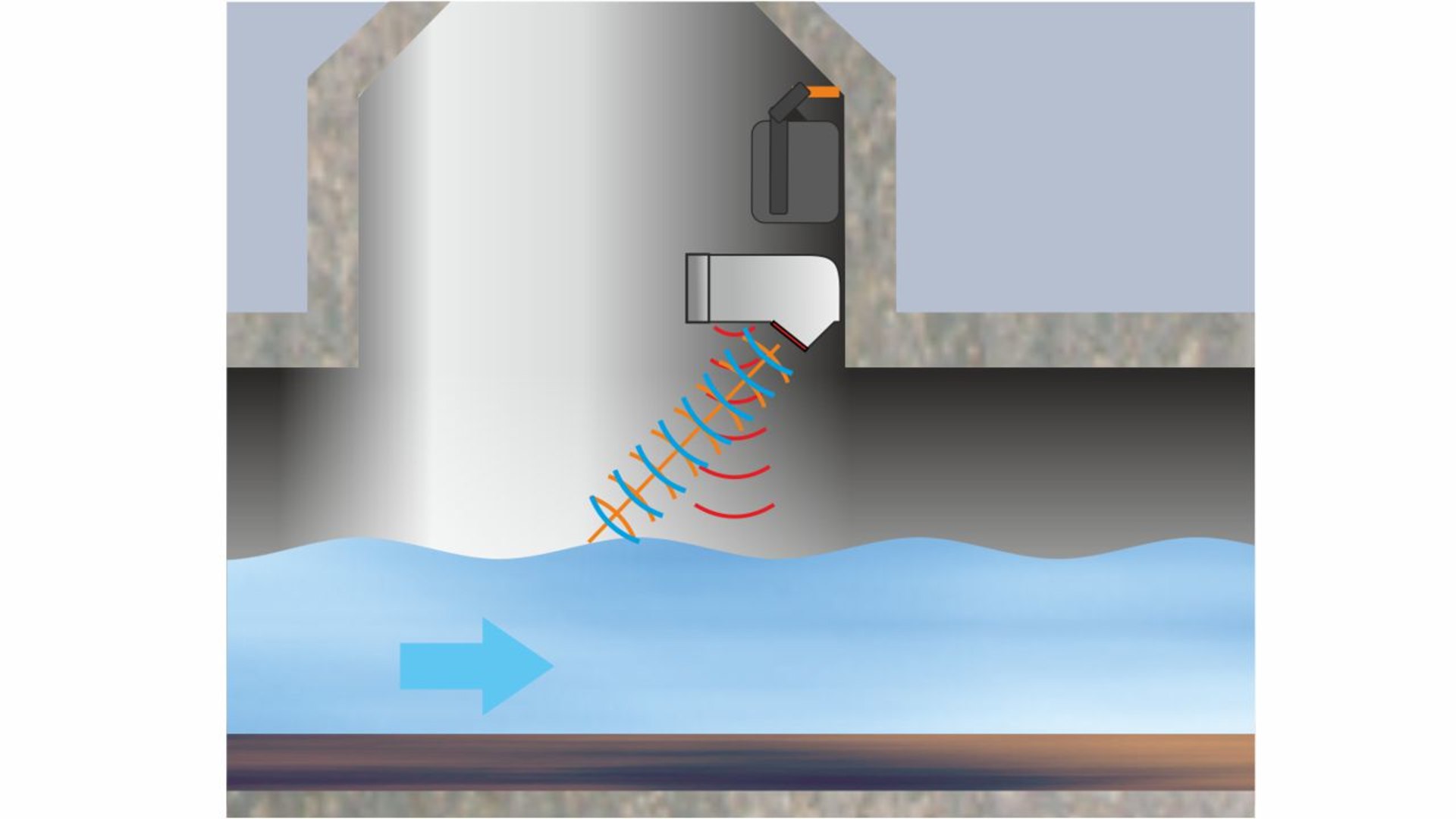

Messprinzip Dopplerowska
Spannungsversorgung • 2 x Akumulator 12V/14 Ah, ołowiowo żelowe
• Ładowanie 100 - 240 V AC / 50 do 60 Hz / 50 VA
Gehäuse • Materiał: HPX wysokowydajna żywica sytetyczna
• Waga: 4,7 kg (bez baterii i zawiesia)
• Stopień ochrony: IP67 otwarty / IP68 zamknięta pokrywa
Einsatztemperatur od - 20°C do + 50°C / od - 15°C do + 50°C w Ex 1 (strefa 1)
Lagertemperatur Od- 20°C do + 70°C
max. Luftfeuchtigkeit 90 %, bez kondensacji
Anzeige za pomocą telefonu etc.; dioda sygnalizacyjna LED (RGB)
Ex-Zulassung Opcjonalne: II 2G Ex eb ib [ib] mb IIB T4 Gb
TÜV 17 ATEX 196722 X / IECEx 18.0008X
Bedienung Włącznik magnetyczny, przez WLAN ze smartfonem,
tablety, laptopy (itp)
Eingänge • 1x gniazdo przyłączeniowe dla czujnika radarowego OFR lub
ConnectorBox (do dalszego podłączenia zasilacza
lub alternatywnego źródła zasilania, oraz:
• 2x 0/4 - 20 mA (aktywne/pasywne)
• 1x 0/4 -20 mA (pasywne)
• 1x aktywne wejście cyfrowe
• 1x gniazdo przyłączeniowe dla czujnika poziomu
• 1x złącze antenowe
Ausgänge • przez ConnectorBox
• 1 x wyjście analogowe 0 - 10 V
• 1 x bezpotencjałowe wyjście cyfrowe jako
styk przełączny / bistabilny
• 1 x USB do odczytu zmierzonych wartości przez pamięć USB
Speichermodus 5 s - 360 min, ciągły, cykliczny lub
zależne od zdarzenia
Datenspeicher Pamięć wewnetrzna (dla interwału zapisu 5 min. 1,5 roku)
Datenübertragung • Za pomocą podłączanej pamięci USB
• Przez Wi-Fi
• Przez GPRS, UMTS, LTE
Betriebszeit ~1 rok* na jednym naładowaniu baterii (z 2 bateriami)

*Wartość obliczona przy cyklu przechowywania wynoszącym 60 minut i codziennym przesyłaniu danych.
Wartości mogą się różnić w zależności od punktu pomiarowego i starzenia (bateri).

Technische Änderungen vorbehalten.

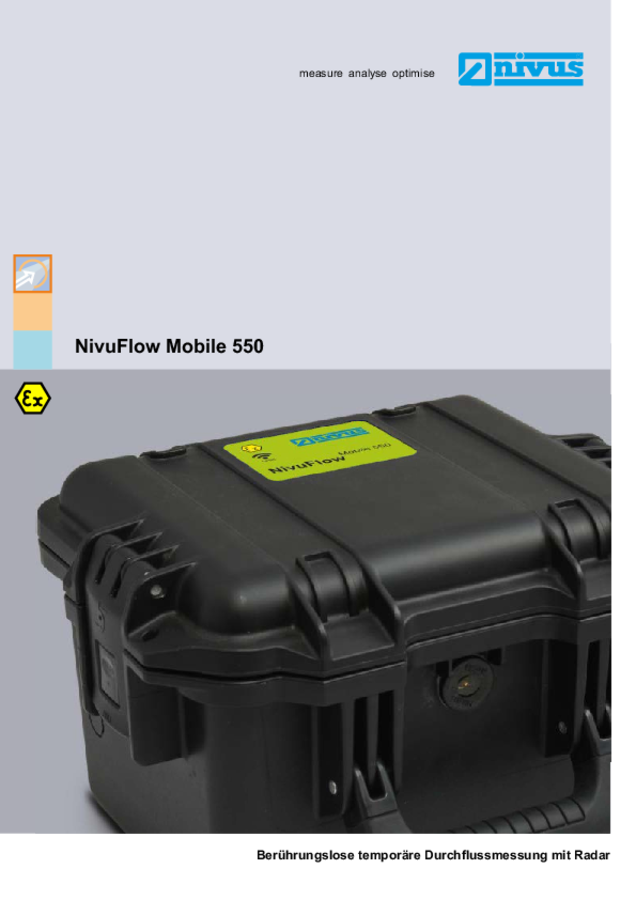

Prospekt NivuFlow Mobile 550
