Durchflusssensoren

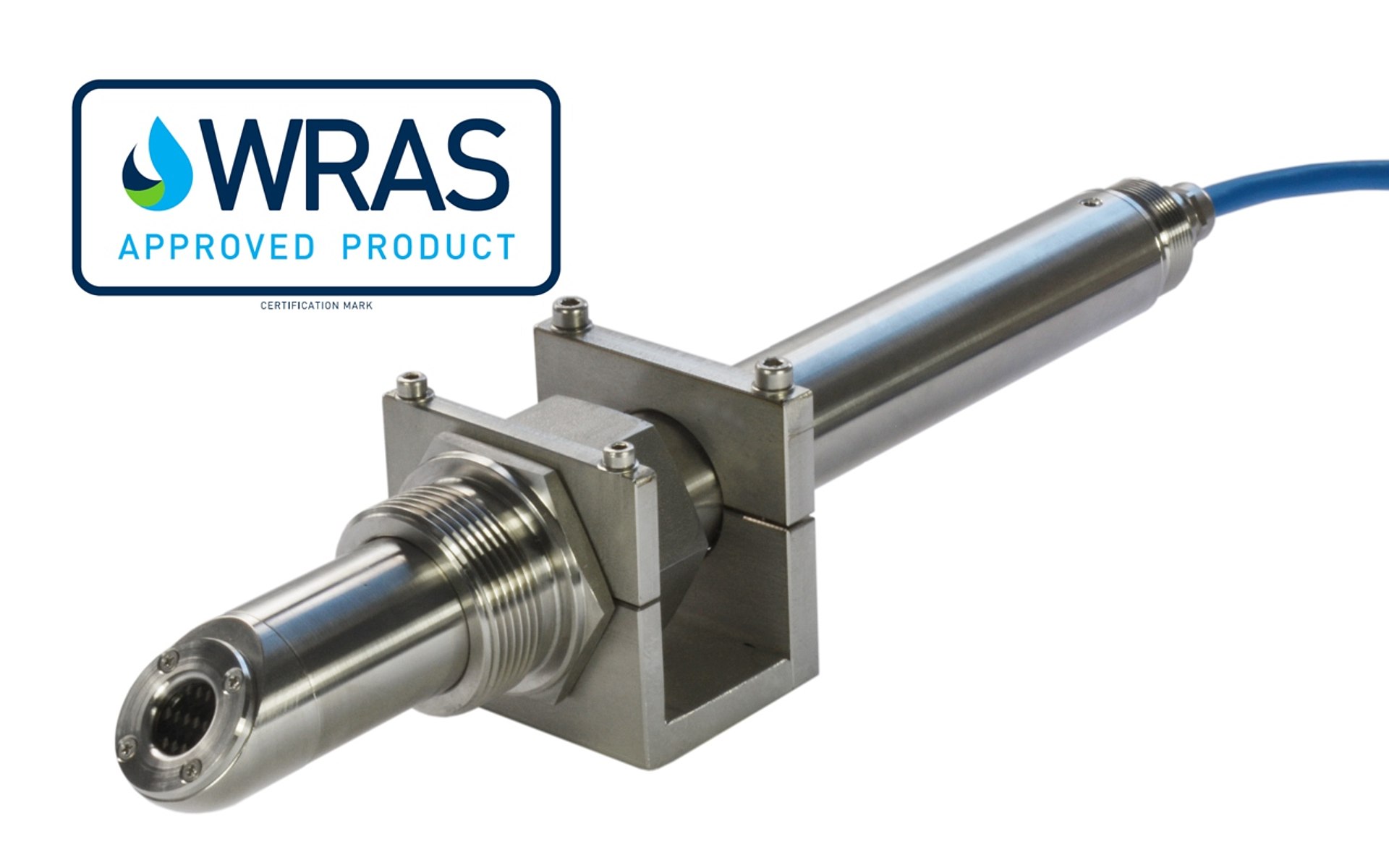

NIS Rohrsensor

Artikel Nr. NIS-V200

für den Einsatz in Rohrleitungen

Für vollgefüllte Rohre. Ideal zur Durchflussmessung von Prozesswasser- und Brauchwasserleitungen sowie Leitungen für Hydropoweranlagen.

  • <link _blank internal-link>Ultraschall-Laufzeitdifferenz-Sensor zum Anschluss an das NivuFlow 600 sowie NivuFlow 650
  • Resistentes Material für den Einsatz in verschiedensten Medien
  • Messung in voll gefüllten Rohren. Ideal für Nachrüstung oder Ersatz.
  • Messung in klarem bis hin zu leicht verschmutztem Wasser
  • ein Sensortyp für alle Durchmesser (DN 100 bis DN 6.000)
  • bis zu 100m Kabellänge zwischen Sensor und Messumformer oder Zwischenbox

Der NIS Rohrsensor ist Teil eines stationären Messsystems zur kontinuierlichen Durchflussmessung und Datenspeicherung der erfassten Messwerte. Er wird zur Messung des Durchflusses in sauberen bis leicht verschmutzten Medien in vollgefüllten Rohren unterschiedlichster Abmessungen eingesetzt.

Die Messwerterfassung erfolgt mittels Ultraschall nach dem Prinzip der Laufzeitdifferenz. Dies ermöglicht einen vielseitigen Einsatz mit hochgenauen Messergebnissen.
Durch abgestimmtes Installationsmaterial von Kugelhähnen bis hin zu Anbohrsattel ist das System ideal für die Nachrüstung oder den Ersatz von bestehenden Durchflussmessungen.

Typische Anwendungen für den NIS Rohrsensor

  • Stationäre Messungen von vollgefüllten Rohren in Hydropower Anlagen, Pumpstationen usw.
  • Bewässerungssysteme
  • Kühlwasser führende Zu- und Abläufe bzw. Kreislaufsysteme
  • Kläranlagenabläufe
  • Brauchwasserleitungen
  • Durchflussmessungen in der Industrie, Prozesswässer
  • Nachrüstung und Tausch bestehender Durchflussmessungen
    u.v.m.
Allgemein
Messprinzip Ultraschall-Laufzeitdifferenz (Transit-Time)
Messbereich NIS: ±20 m/s
NIS0: ± 15m/s
Messunsicherheit Fließgeschwindigkeit (v mittel) im Pfad ± 0,1 % vom Messwert
Offset Geschwindigkeit ± 5 mm/s
Messfrequenz 1 MHz
Schutzart IP 68 (frontseitig)
Einsatztemperatur -20 °C bis +50 °C
Lagertemperatur -30 °C bis +70 °C
Betriebsdruck max. 16 bar (mit Befestigungselement)
Andere auf Anfrage
Kabellängen NIS: 10/15/20/30/50/100 m
Erweiterungsmöglichkeit: Sensoren anschließbar an ein Erweiterungsmodul, Kabellänge zwischen Erweiterungsmodul und Messumformer max. 200 m

NIS0: 10/15/20/30/50/100 m
Sensoranbindung Durchgehendes vorkonfektioniertes Kabel
Mediumberührende Materialien Edelstahl 1.4571, CFK (Carbon), NBR, HDPE
Nullpunktdrift absolut nullpunktstabil

Technische Änderungen vorbehalten.
