Durchflussmessumformer

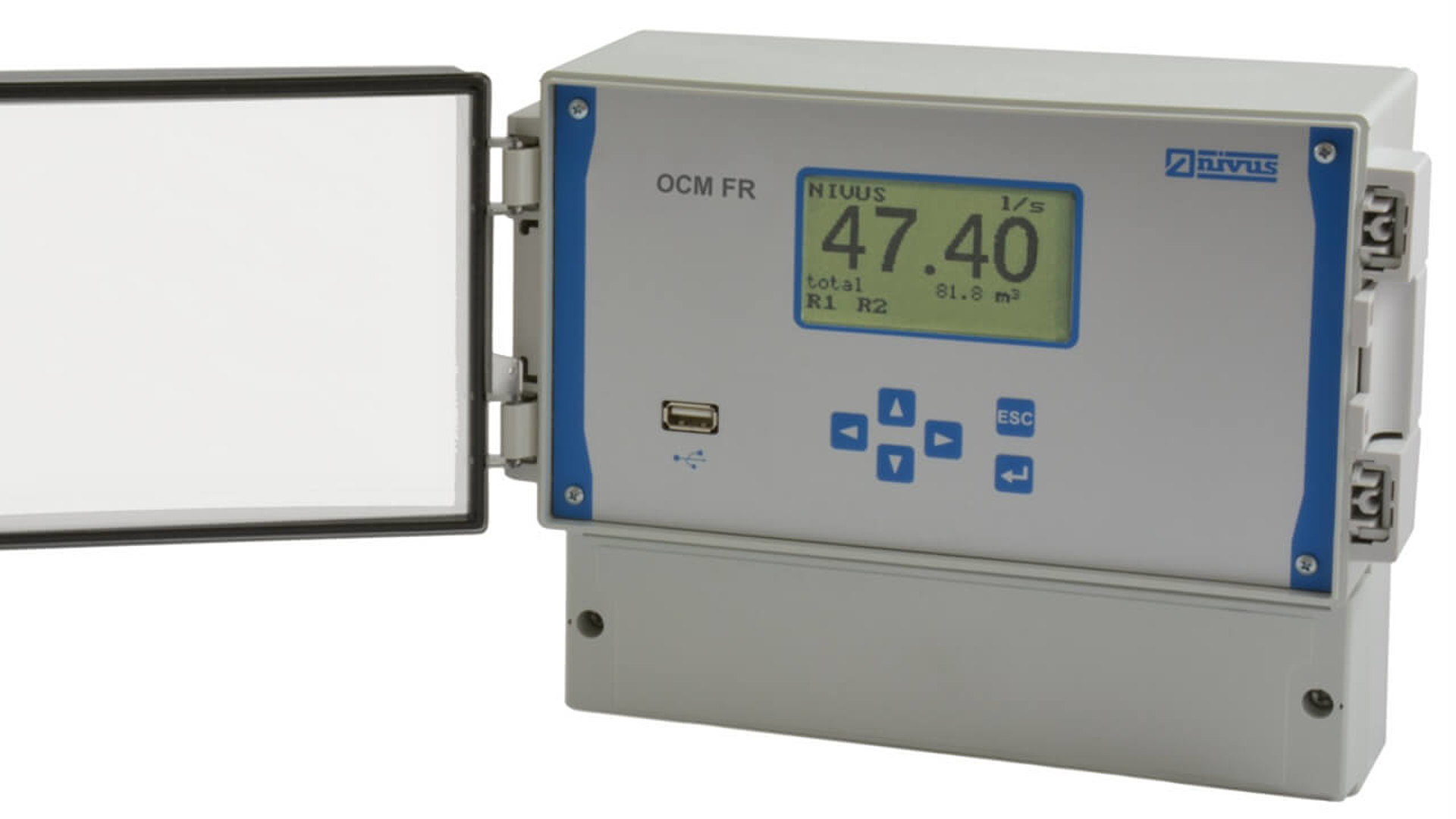

OCM FR Messumformer

Artikel Nr. OCF-R

für Doppler-Durchflussmessung bis DN 400

Zur Ultraschall-Durchflussmessungen von leicht bis stark verschmutzten Medien in teil- und voll gefüllten Rohren und U-Profilen bis DN 400. Komplettes Messsystem in Verbindung mit KDA-Sensor

  • Kostengünstige Alternative zum teilgefüllten MID
  • Doppler-Technik
  • Kein Mindestfüllstand zur Mengenermittlung erforderlich
  • Zuverlässig und betriebssicher, über 30 Jahre Produkterfahrung
  • Integrierter 3-Punkt Schrittregler
  • Messung in stark verschmutzen und abrasiven Medien


Allgemeine Beschreibung

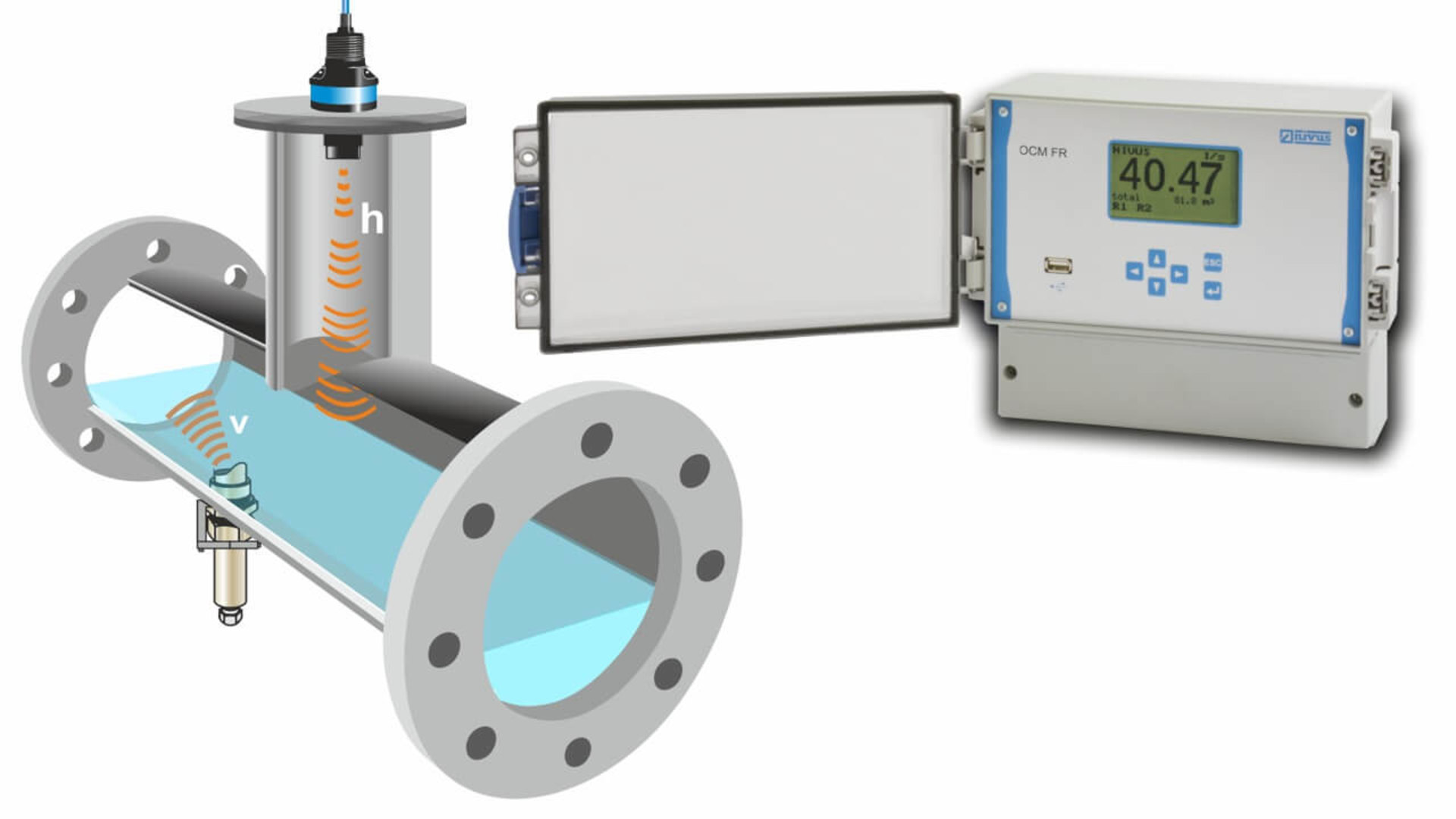

Das Durchflussmesssystem arbeitet mit einem intelligenten Dopplersensor, welcher die Fließgeschwindigkeit erfasst und direkt auswertet.
Das Messverfahren ist gegenüber den MID nullpunktstabil, driftfrei und verfügt über eine wesentlich höhere Messdynamik in Bezug auf minimalen Füllstand und Fließgeschwindigkeit. Die Füllstandsmessung kann über einen im Fließgeschwindigkeitssensor integrierten Drucksensor oder über einen externen Sensor erfolgen.


Der auf Abflussregelungen optimierte 3-Punkt-Schrittregler antwortet auf starke Regenstöße mit einer angepassten Schnellschlussregelung, besitzt eine automatsche Schieberverlegungserkennung und eine Spindelbruchüberwachung.







Typische Anwendungen für den OCM FR

  • Messung und Regelung an Regenbehandlungsanlagen wie RÜB, RRB, RKB
  • Kleinkläranlagen: Zulauf, Ablauf, Zulauf zu den Belebungsbecken, Rücklaufschlamm, Rezirkulation
  • Industrielle Abwassernetze
  •  u.v.m.
Allgemein
Versorgungsspannung 100 bis 240 V AC, +10 % / -15 %, 47 bis 63 Hz oder
24 V DC ±15 %, 5 % Restwelligkeit
Leistungsaufnahme AC: 7 VA typisch, DC: 6 W typisch
Gehäuse Material: Polycarbonat
Gewicht: ca. 1200 g
Schutzart: IP 65
Ex-Zulassung II (2)G [Ex ib Gb] IIB
Einsatztemperatur -20 °C bis +60 °C
Lagertemperatur -30 °C bis +70 °C
max. Luftfeuchtigkeit 90 %, nicht kondensierend
Bedienung 6 Tasten, Menüführung mehrsprachig
Eingänge • 1x 4 - 20 mA für externen Füllstand (2-Leiter-Sonde)
• 2x 0/4 - 20 mA mit 12 Bit Auflösung für externen Füllstand und externen Sollwert
• 4x digitaler Eingang
• 1 Kompaktdoppler-Aktivsensor anschließbar (Fließgeschwindigkeit; Kombisensor zusätzlich mit Höhenmessung)
Ausgänge • 3x 0/4–20 mA, Bürde 500 Ohm, 12 Bit Auflösung, Abweichung 0,1 %
• 5 Relais (Wechsler) belastbar bis 230 V AC / 2 A (cos j 0,9 )
Regler 3-Punkt Schrittregler, Schnellschlussregelung, einstellbare Schieberstellung bei Störung, Freispülautomatik bei Schieberverlegung
Datenspeicher 64.512 Datenpunkte, über USB auslesbar

Technische Änderungen vorbehalten.

EU-Konformitätserklärung OCM F / OCM FR / NFP

Durchflussmessumformer stationär
OCF-02 | OCF-R2 | NFP-2

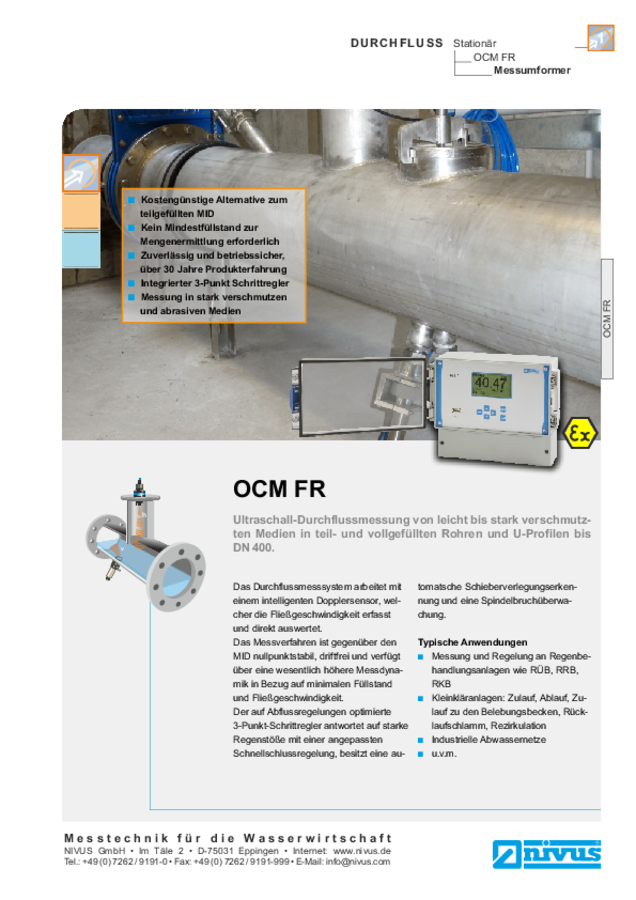

Datenblatt OCM FR
