Durchflusssensoren

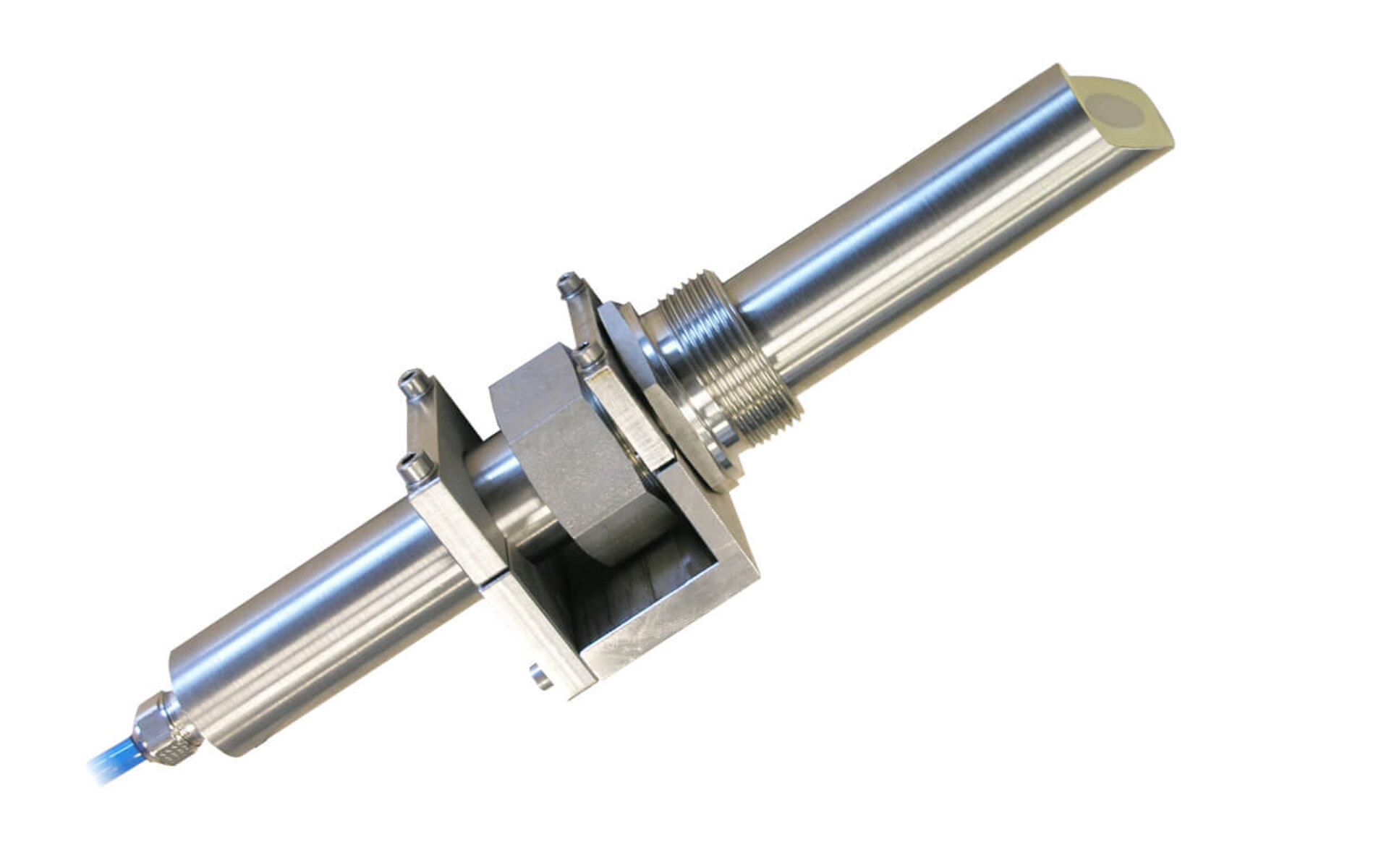

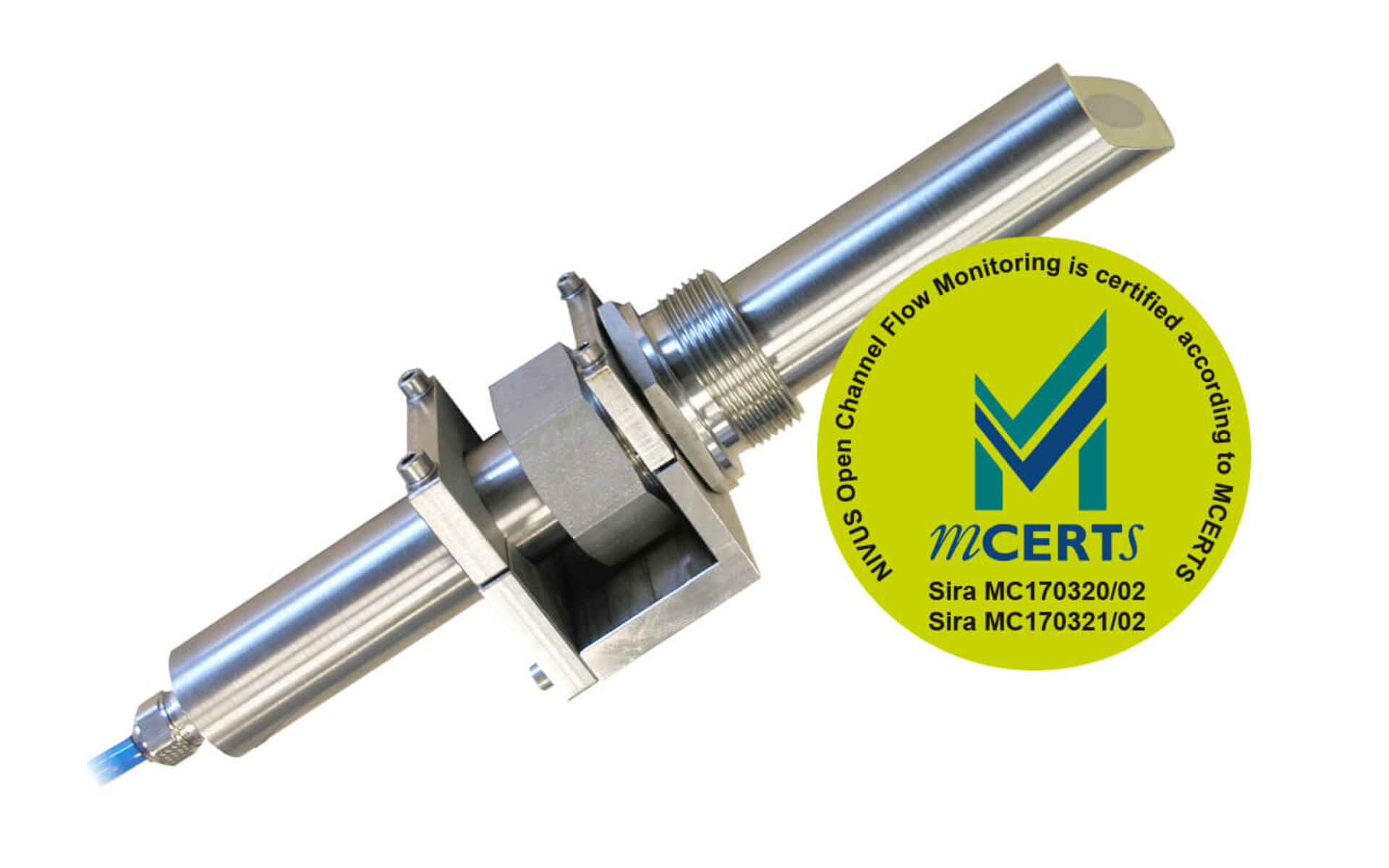

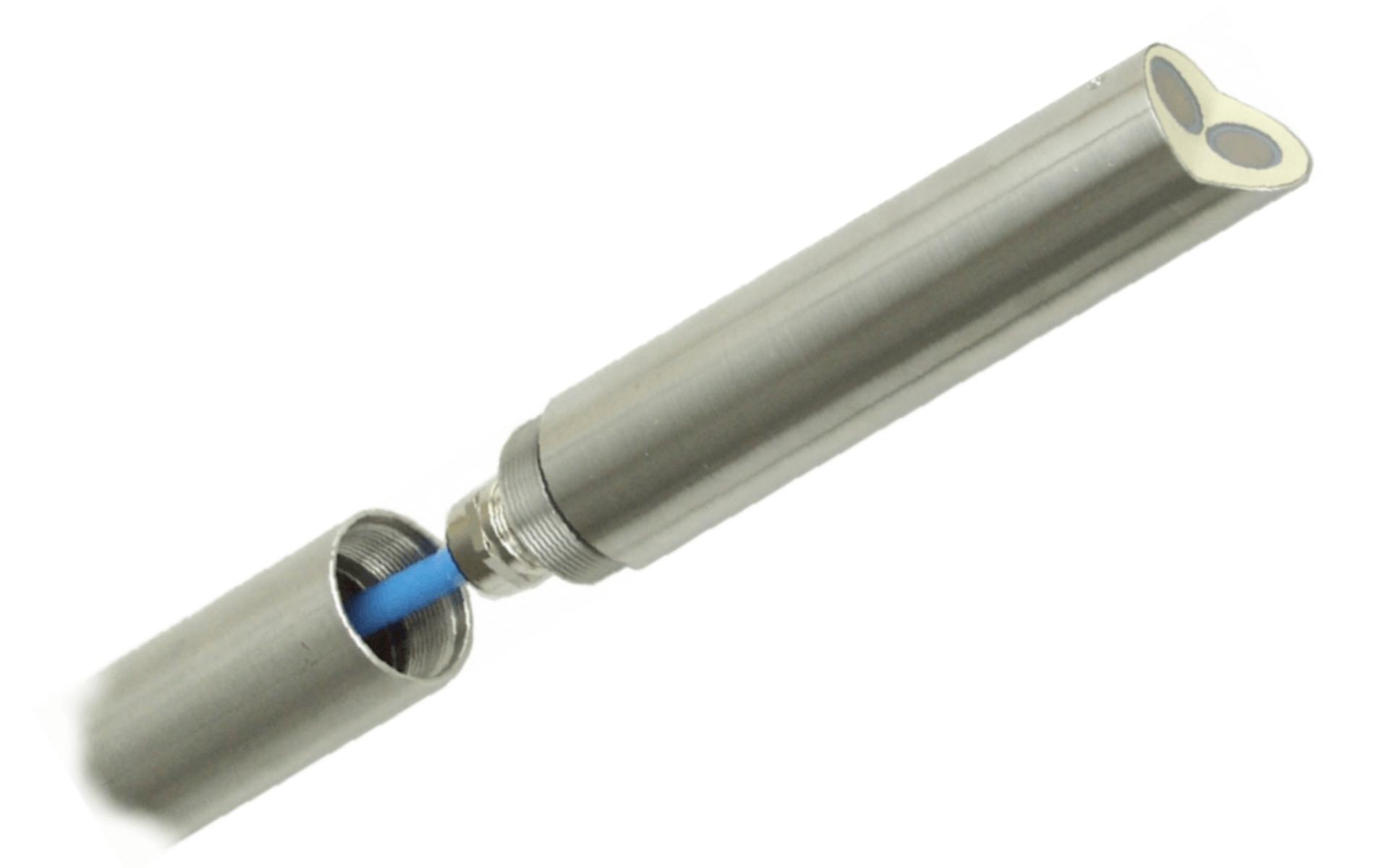

POA Korrelations-Rohrsensor

Artikel Nr. POA-V2XXR

Mittlerer Messbereich für Fließhöhen bis ca. 1m

Ultraschallsensoren für Durchflussmessung mit sehr hoher Genauigkeit in leicht bis stark verschmutzen Medien. Zur Montage von außen in Rohre

Die POA Fließgeschwindigkeitssensoren sind zur kontinuierlichen Messung in leicht bis stark verschmutzen Medien geeignet. Die Rohrsensoren sind zur Befestigung über Stutzen von außen in die Rohrleitungen hinein konzipiert. Sie bilden in Kombination mit Messumformern wie NivuFlow 750 oder NivuFlow 7550 und einer zusätzlichen externen Füllstandmessung ein komplettes Durchflussmesssystem für teilgefüllte Applikationen. Sie sind ebenfalls für permanent vollgefüllte Rohrleitungen oder Kanäle verwendbar. Hier kann die zusätzliche Höhenmessung entfallen.

  • Für Durchflussmessungen mit sehr hoher Genauigkeit durch Ultraschall-Kreuzkorrelationsverfahren
  • Störsichere Verbindung über lange Distanzen durch digitale Signalübertragung
  • Kabelverlängerungen mit Standardkabeln problemlos möglich
  • Absolut nullpunktstabil und driftfrei
  • Messung in stark verschmutzen und abrasiven Medien

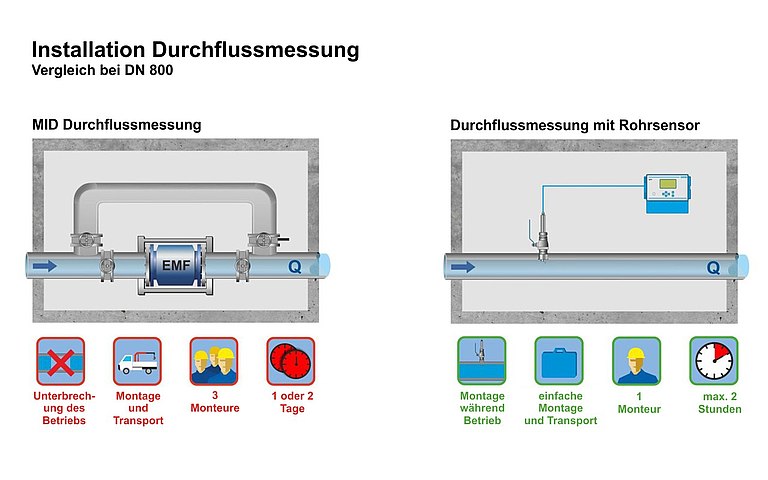

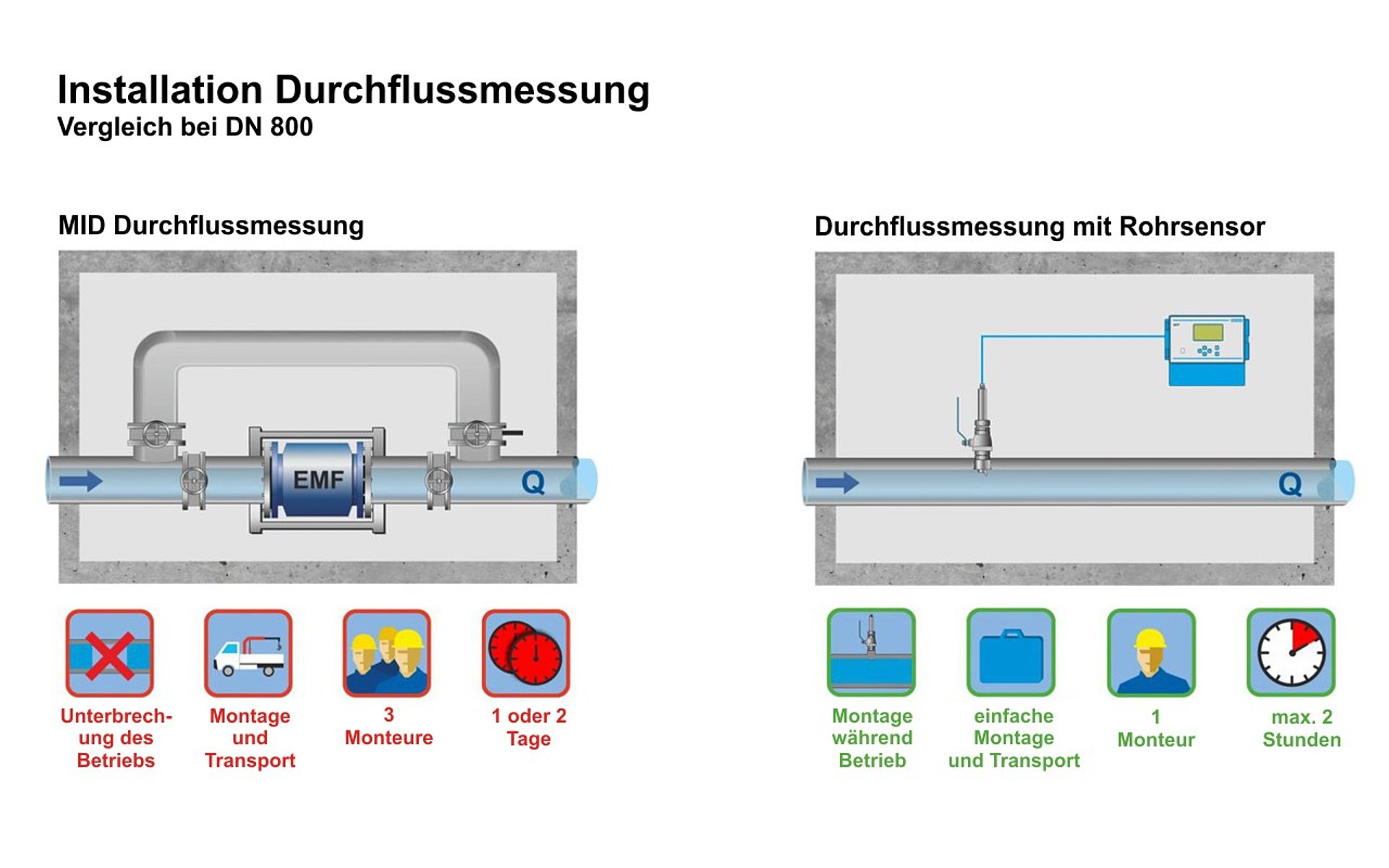

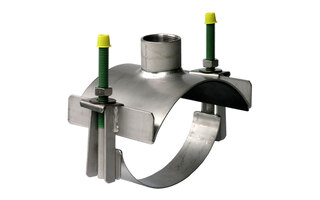

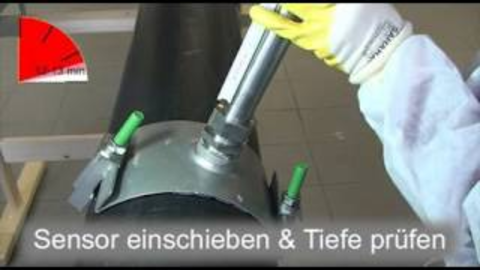

  • Einfache Montage ohne zusätzliche Einbauten durch optimal abgestimmtes Montagezubehör
  • Montage unter Prozessbedingungen möglich

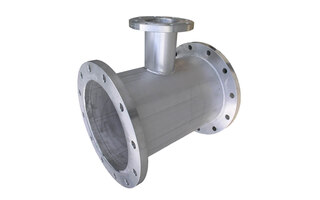

  • Für alle Rohrquerschnitte geeignet

Typische Anwendungen für den POA Rohrsensor

  • Regenbehandlungsanlagen: Durchflussmessungen und Regelungen der Weiterleitungsmengen
  • Kläranlage: Zulauf, Ablauf, Zulauf zu den Belebungsbecken, Rücklaufschlamm, Rezirkulation, Überschussschlamm, Ablauf vom Faulbehälter und Flockungsmitteldosierung
  • Pumpwerke: geförderte Mengen
  • Direkteinleiterkontrolle, Fremdwasser- bzw. Leckageermittlung
  • Industrielle Abwassernetze
  • u.v.m.
Technische Daten
Allgemein
Messprinzip

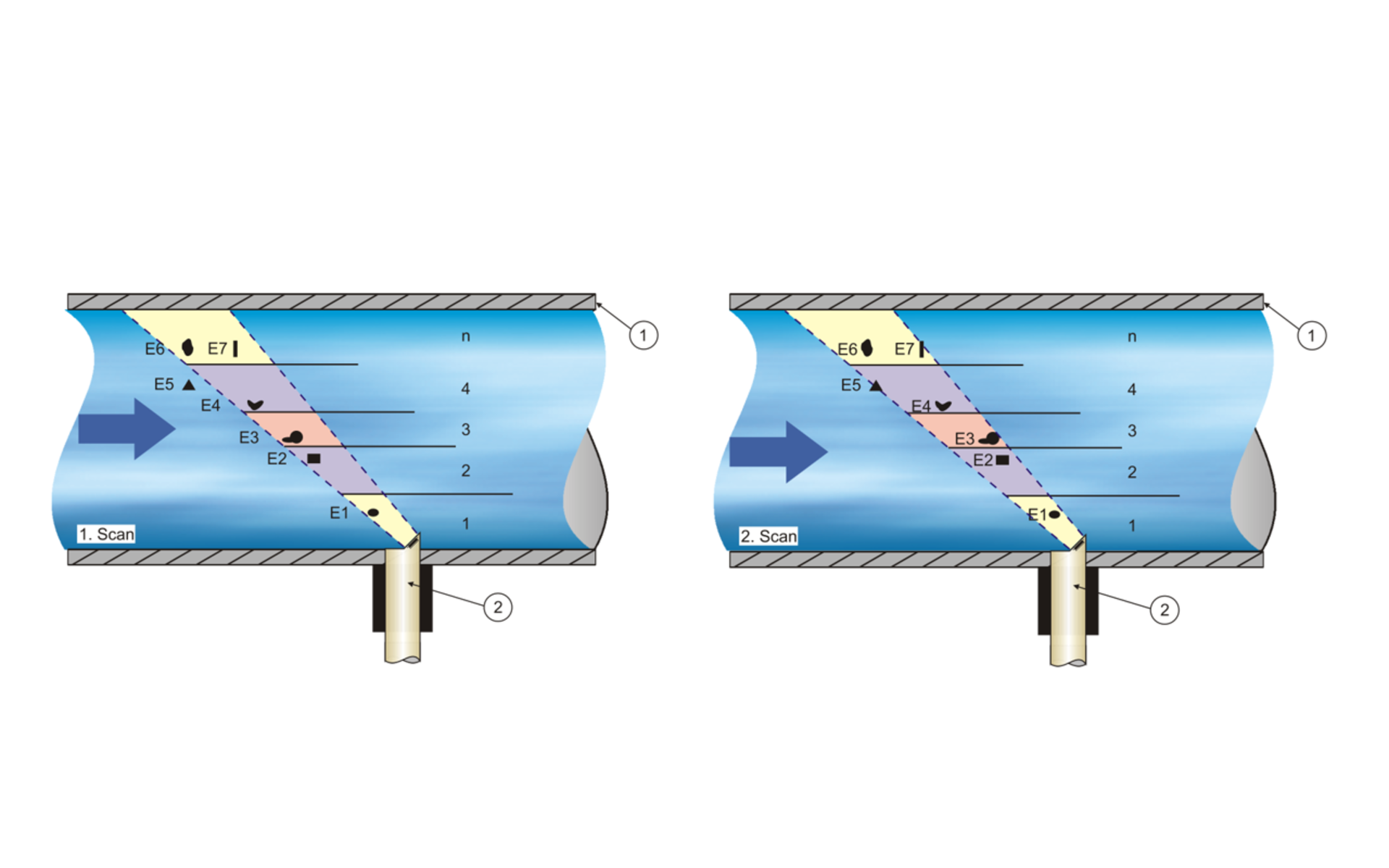

  • Ultraschall-Kreuzkorrelation mit digitaler Mustererkennung (Fließgeschwindigkeit)
  • Ultraschall-Laufzeit (Höhenmessung)
Schutzart

IP 68

Ex-Zulassung

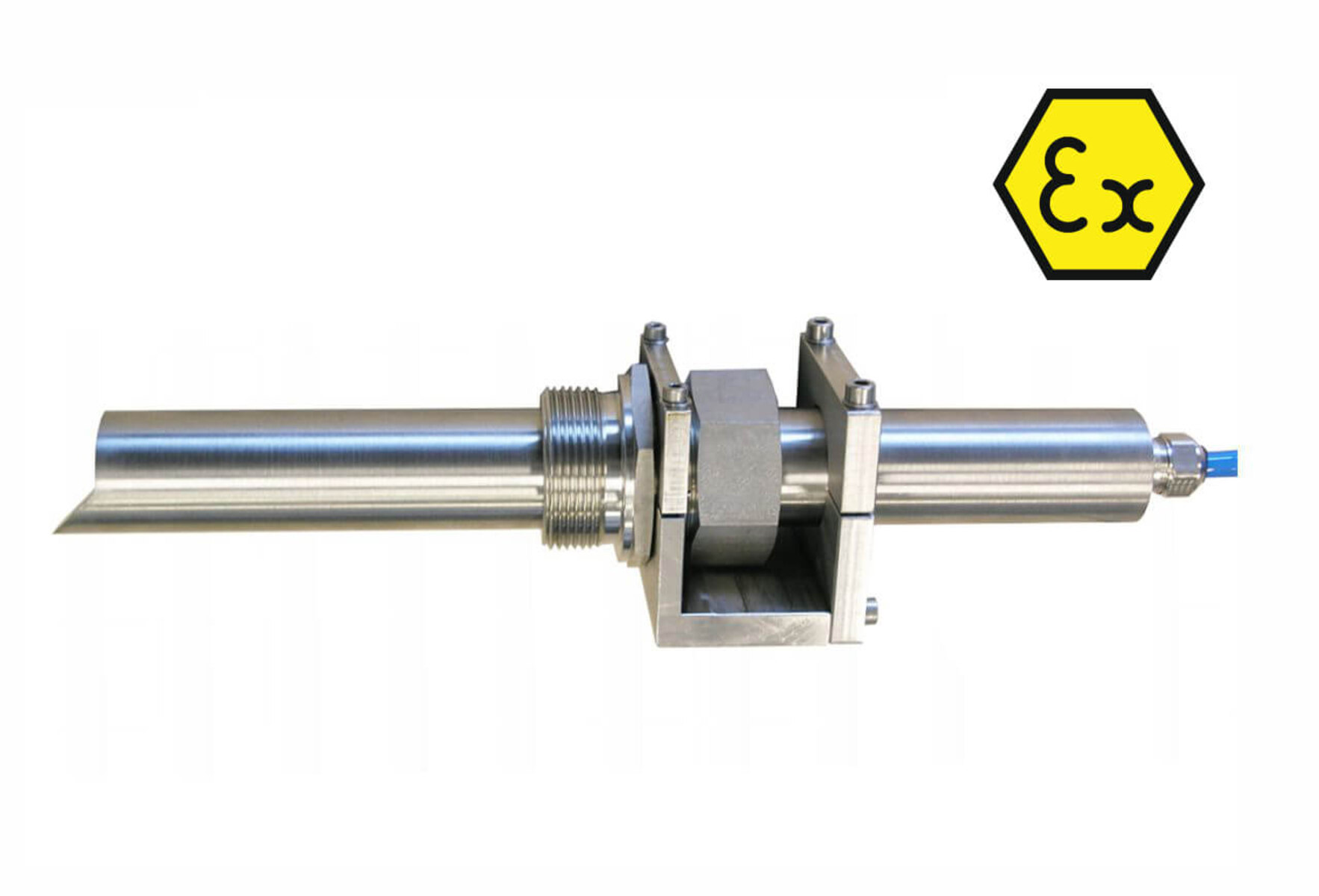

  • II 2 G Ex ib T4 Gb (ATEX)
  • Ex ib IIB T4 Gb (IECEX)
Einsatztemperatur
  • −20 °C bis +50 °C
  • −20 °C bis +40 °C bei Einsatz der Sensoren in Ex Zone 1
Lagertemperatur

−30 °C bis +70 °C

Betriebsdruck

max. 4 bar

Kabellängen

10/15/20/30/50/100 m vorkonfektioniert, verlängerbar auf Anfrage

Kabeltypen

LiYC11Y 2 x 1,5 + 1 x 2 x 0,34

Kabelaußendurchmesser

8,4 mm ±0,25 mm

Sensoranbindung
  • Vorkonfektioniertes Kabelende zum Anschluss an das NivuFlow 750
  • Kabelende mit Stecker zum Anschluss an das NivuFlow Mobile 750
Sensortypen
  • v-Sensor mit T-Kompensation
  • v-Sensor mit T-Kompensation und h-Messung (Wasserultraschall)
Mediumberührende Materialien

Polyurethan, Edelstahl 1.4571, PPO GF30, PTFE

Option: chemikalienbeständiger Sensor aus PEEK, Hastelloy C-276-Hüllrohr; Kabel mit FEP-Überzug

Fließgeschwindigkeitsmessung

Messbereich

-100 cm/s bis +600 cm/s

Anzahl der erfassten und berechneten Scanschichten

max. 32

Messunsicherheit
  • für 0,05≤|V|≤0,5 m/s: E_v=0.5/|V| [%]
  • für |V|>0,5 m/s: E_v=1 %
Nullpunktdrift

absolut nullpunktstabil

Schallaustrittskegel

±5 Winkelgrade

Höhenmessung Wasserultraschall-Sensor

Messbereich

0,05 bis 200 cm

Nullpunktdrift

absolut nullpunktstabil

Messunsicherheit

+/− 2,0 mm oder 0,2% des gemessenen Bereiches (größerer Wert gilt)

Temperaturmessung

Messbereich

−20 °C bis +60 °C

Messunsicherheit

±0,5 K

Technische Änderungen vorbehalten.

Downloads

Technische Beschreibung | Korrelationssensoren (Rev. 10)

Montageanleitung | Korrelationssensoren und Dopplersensoren (Rev. 08)

EG Baumusterprüfbescheinigung Aktivsensoren

EG Baumusterprüfbescheinigung Aktivsensoren inkl. Ergänzungen

IECEx Konformitätserklärung "Sensors type POA, OCL and CS2"

Konformitätserklärung Ultraschall-Aktivsensoren POA / OCL / CS2

Ultraschall-Aktivsensoren POA / OCL / CS2

EU Konformitätserklärung | "Ex" Ultraschall-Aktivsensoren POA / OCL / CS2
