Zulaufmessung Talsperre

Fließgewässer - Kraftwerke


Applikation

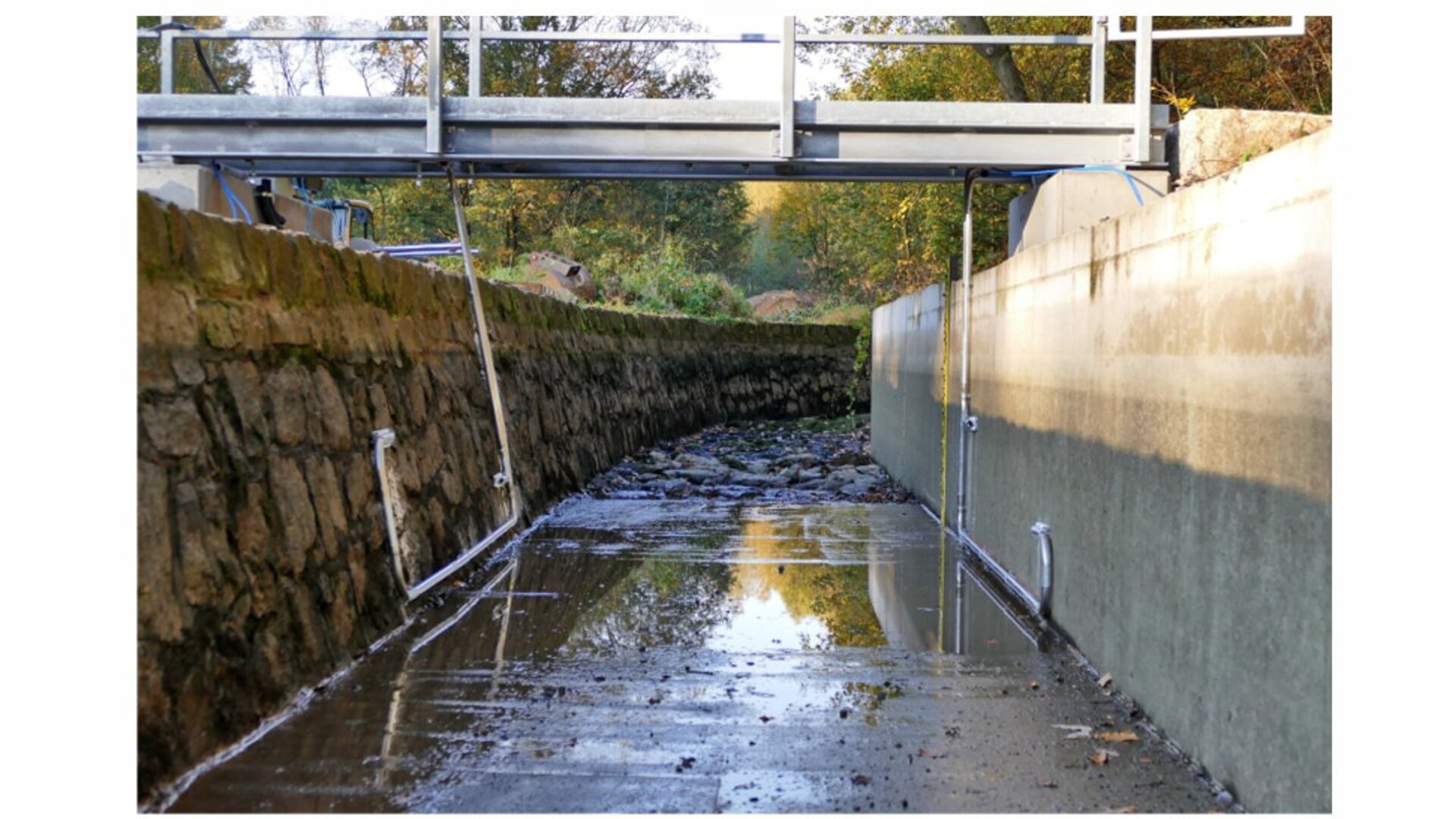

  • Rechteckkanal 1,80 x 3,00 m (H x B), teilbetoniert, teilweise Bruchsteinmauerung
  • Teilfüllung
  • Regen- und Oberflächenwasser
  • Kurze Beruhigungsstrecke
  • Nach Hochwasserschaden zerstörte manuelle Erfassung der Menge durch Pegelablesung und Q/h-Tabelle

Aufgabenstellung

  • Kontinuierliche, automatische Durchflussmessung des Zulaufes zur Turbine
  • Hohe Genauigkeit der Messung trotz relativ kurzer und ungünstiger Beruhigungsstrecke, um die Turbine zur Energieerzeugung optimal nutzen zu können
  • Wartungsfreies Messsystem erforderlich, da Bauwerk ohne Personalbesetzung

Lösung

  • Auf Grund des relativ sauberen Mediums wurde als geeignetes Messprinzip die Ultraschall-Laufzeit-Messung mit dem NivuFlow 650 ausgewählt.
  • Eine nachträgliche Betonierung eines Gerinnesohlenabschnittes sorgte für eine verbesserte Hydraulik an der Messstelle.

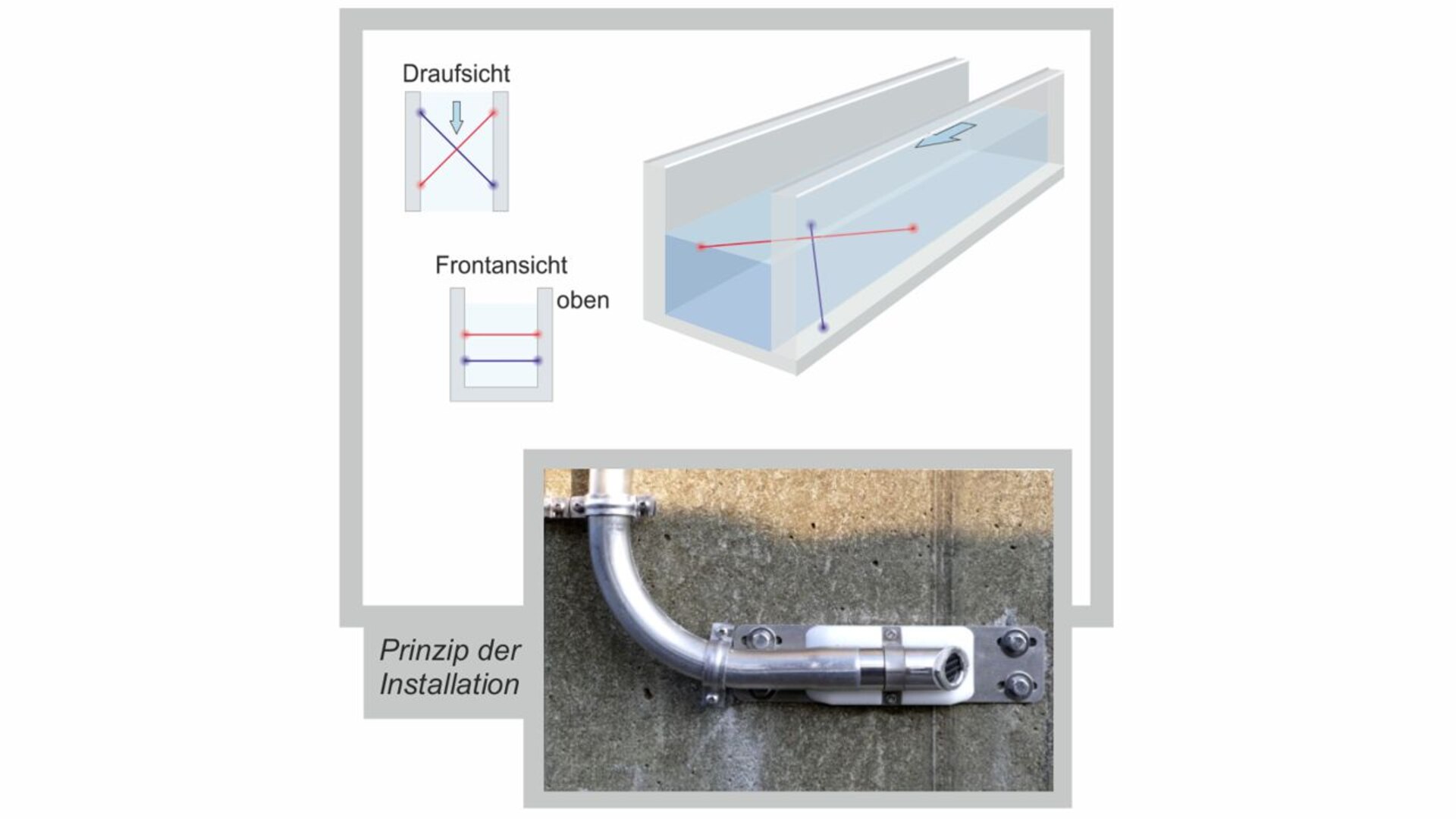

  • Für eine hohe Messgenauigkeit wurde zur Kompensation der Schrägströmung nach der Kurve eine gekreuzte 2-Pfad-Messung mit 2 in unterschiedlicher Höhe montierten Laufzeitsensoren eingesetzt.

Vorteile

  • Einfache Montage, leichte Zugänglichkeit, hohe Genauigkeit, Zuverlässigkeit und Wartungsfreiheit
